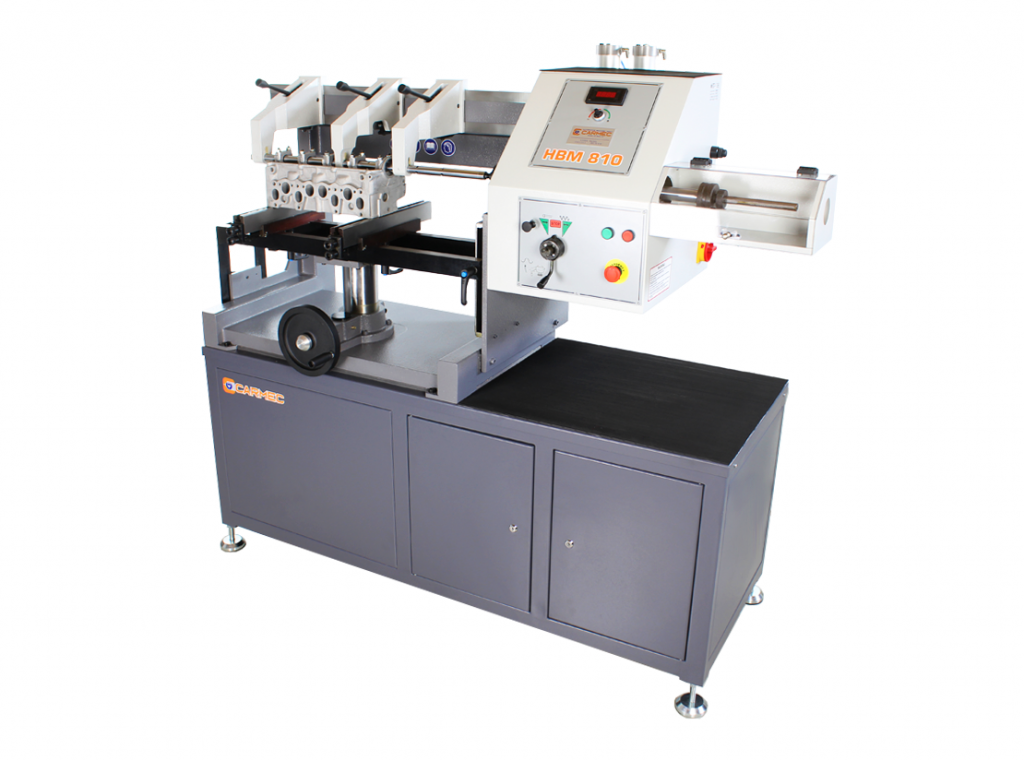

Lagergassenbohrmaschine HBM810

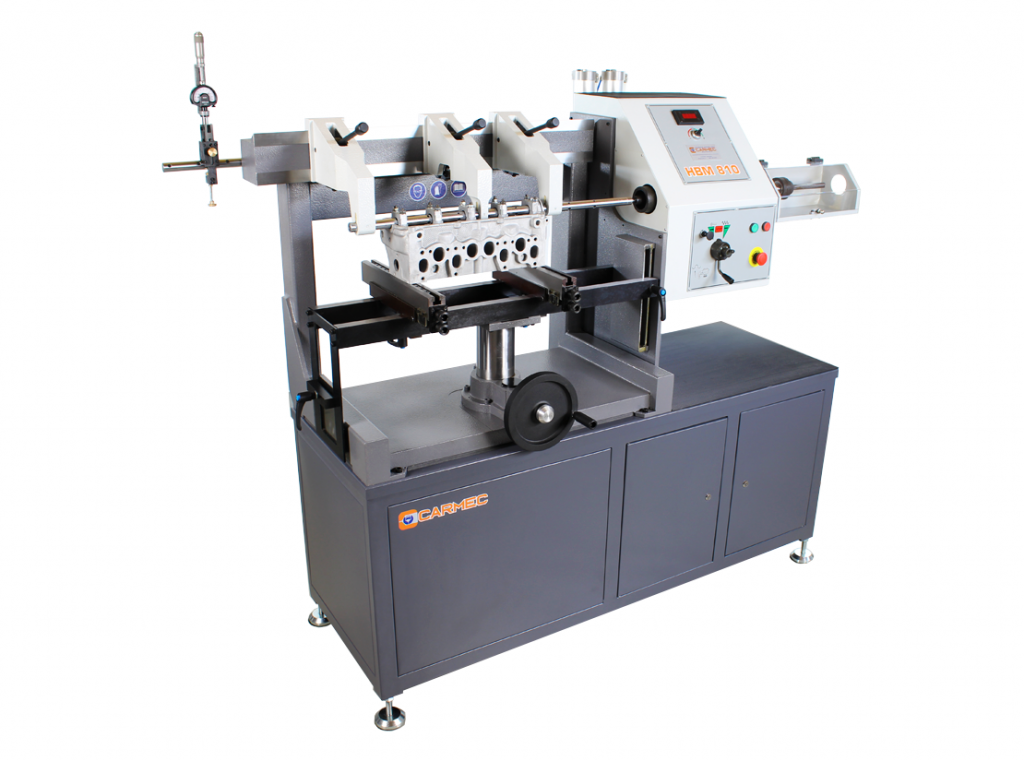

HBM810 Lagergassen Bohrmaschine für Zylinderköpfe und Zylinderblöcke

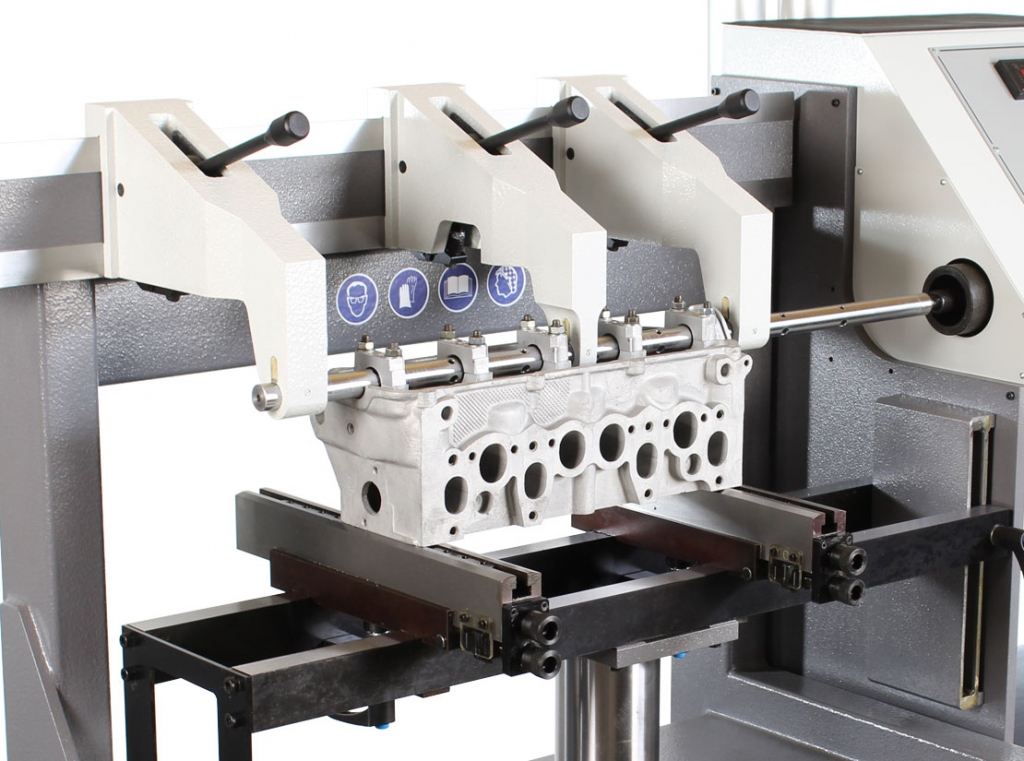

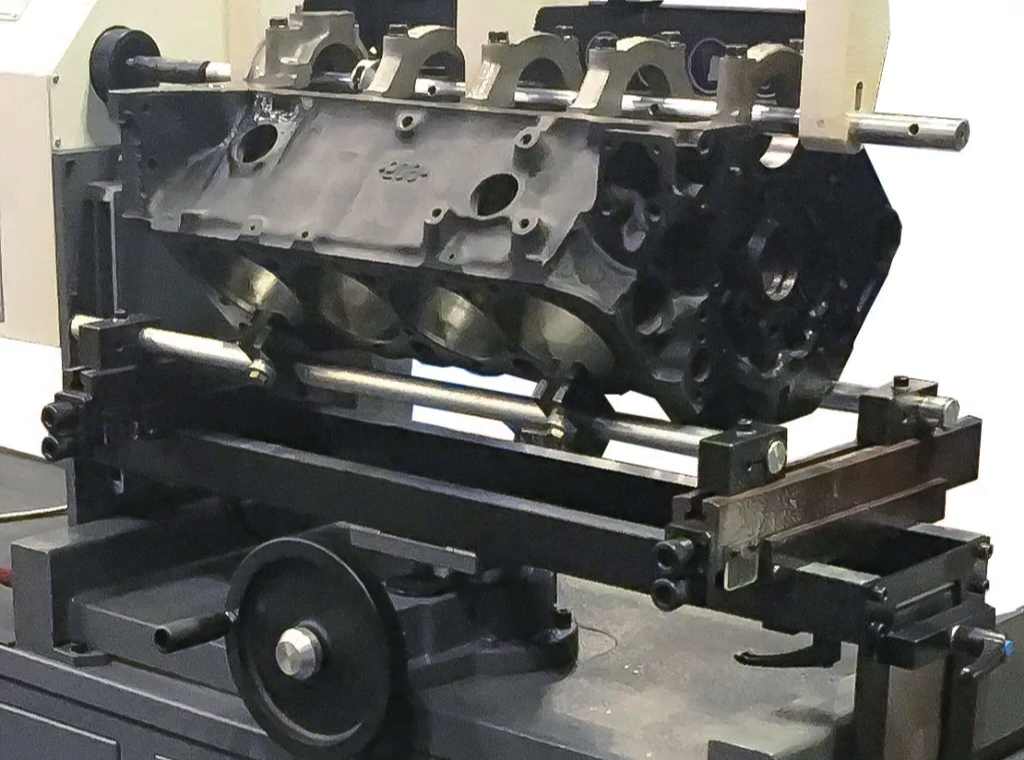

Eine hervorragende Maschine zum Ausbohren von Lagergassen in Zylinderblöcken und Zylinderköpfen.

Die Horizontalbohrmaschine HBM 810 eignet sich für die Überholung von Gehäusebohrungen bis zu mittelgroßen Blöcken und Köpfen.
Dank der sehr präzisen Größenkontrolle und Oberflächengüte entfällt das Horizontalhonen gänzlich.

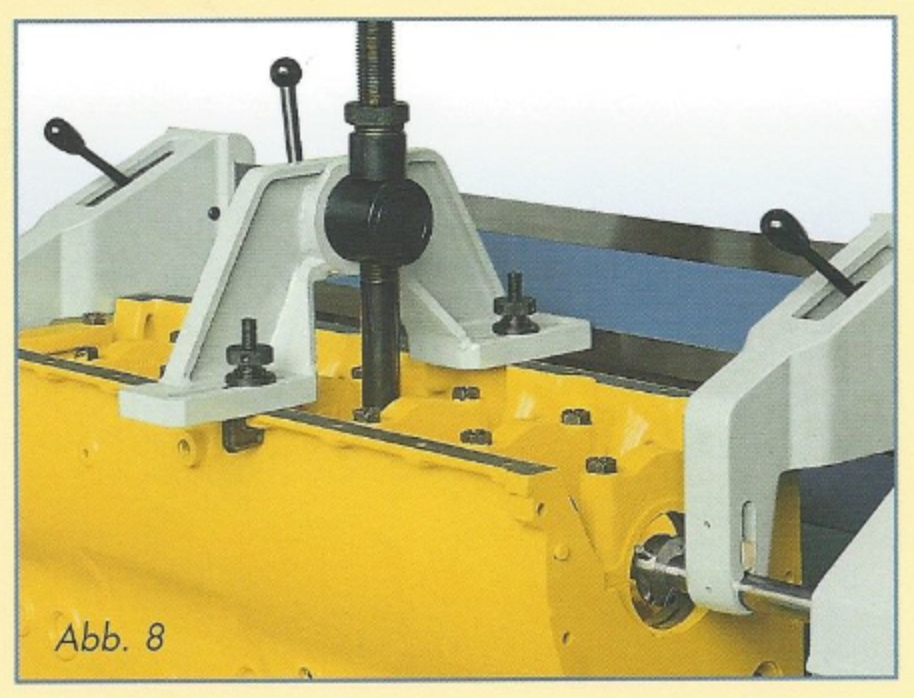

Die Zentrierung der Bohrungen erfolgt auf der Bohrstange mit Hilfe geeigneter Zentrierkonen und einer höhenverstellbaren Tischaufnahme.

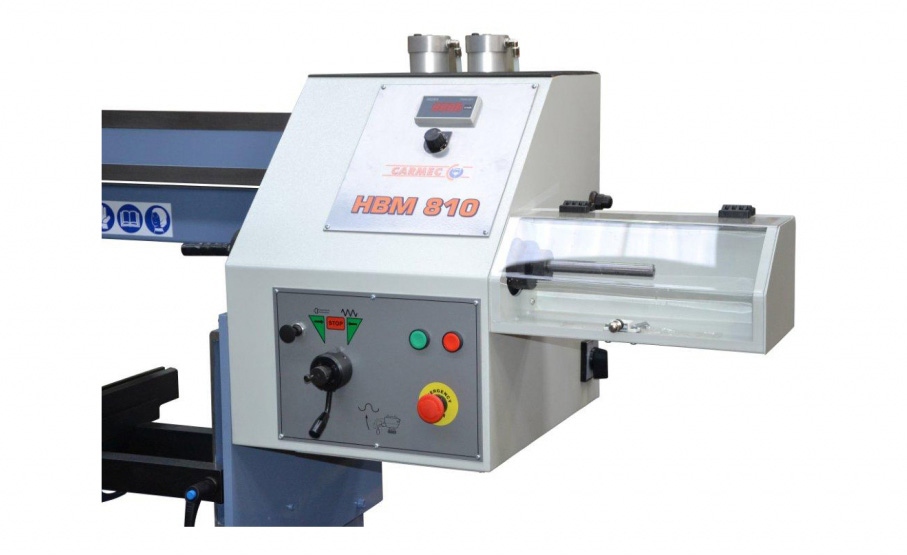

Die Bohrstange wird von 3 stabilen Guss-Stützen gehalten und von einem Gleichstrommotor angetrieben, der es erlaubt, die Dreh- und Vorschubgeschwindigkeit der Bohrstange mit einer stufenlosen Drehzahländerung einzustellen.

Schnell und genau sind die Markenzeichen dieser außergewöhnlichen Lagergassenbohrmaschine.

Prospekt Download

ANGEBOT ANFORDERN

Technische Daten

Bohrdurchmesser

24-85 mm (optional 18-100 mm)

max. Spindelverfahrweg

100 mm

min.-max. Höhenabstand Parallelauflagen zu Bohrstange

100-376 mm

max. Zylinderkopf und Zylinderblock Länge

810 mm

max. Zylinderkopf und Zylinderblock Breite

300 mm

variable Spindeldrehzahlen

250-1000 mm/min

Spindelvorschub

0-1000 mm/min

Leistung Motor

0,5 PS

Abmessungen (LxBxH)

1910×1350×1750 mm

Gewicht

385 kg

Vorteile

Zubehör

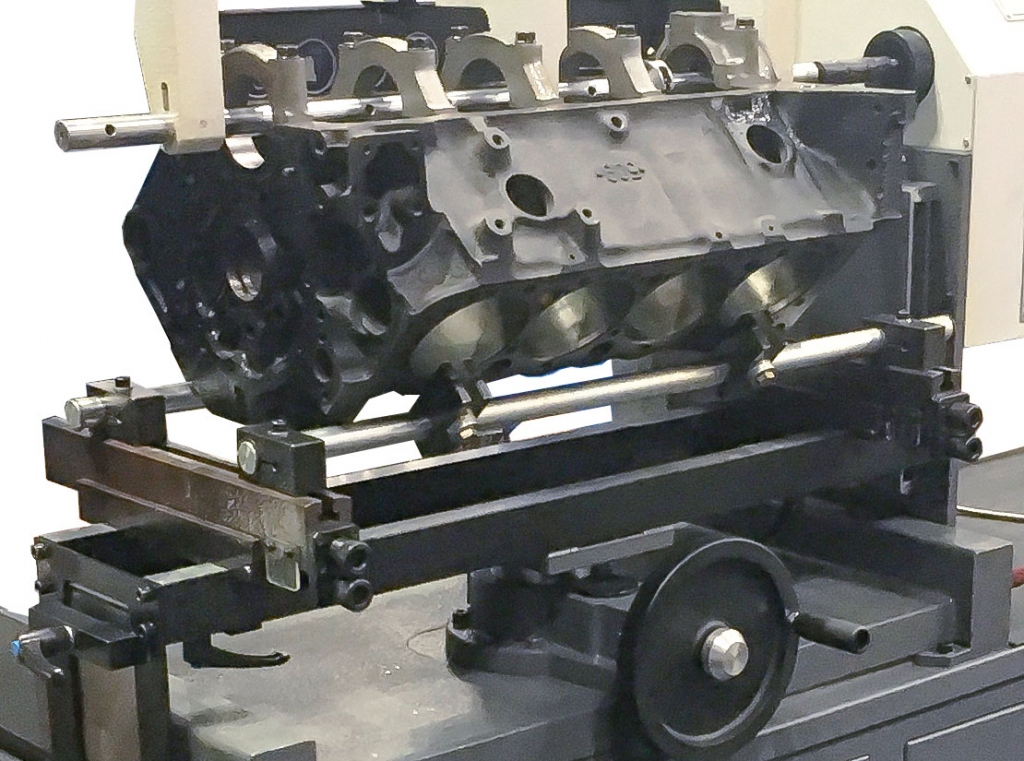

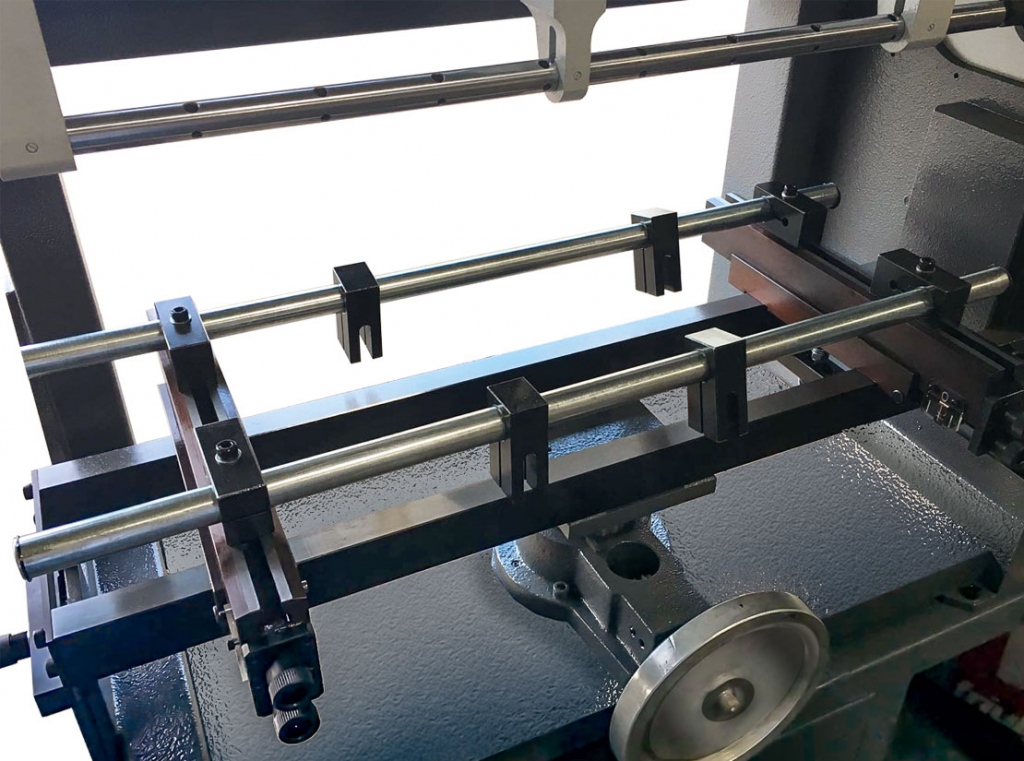

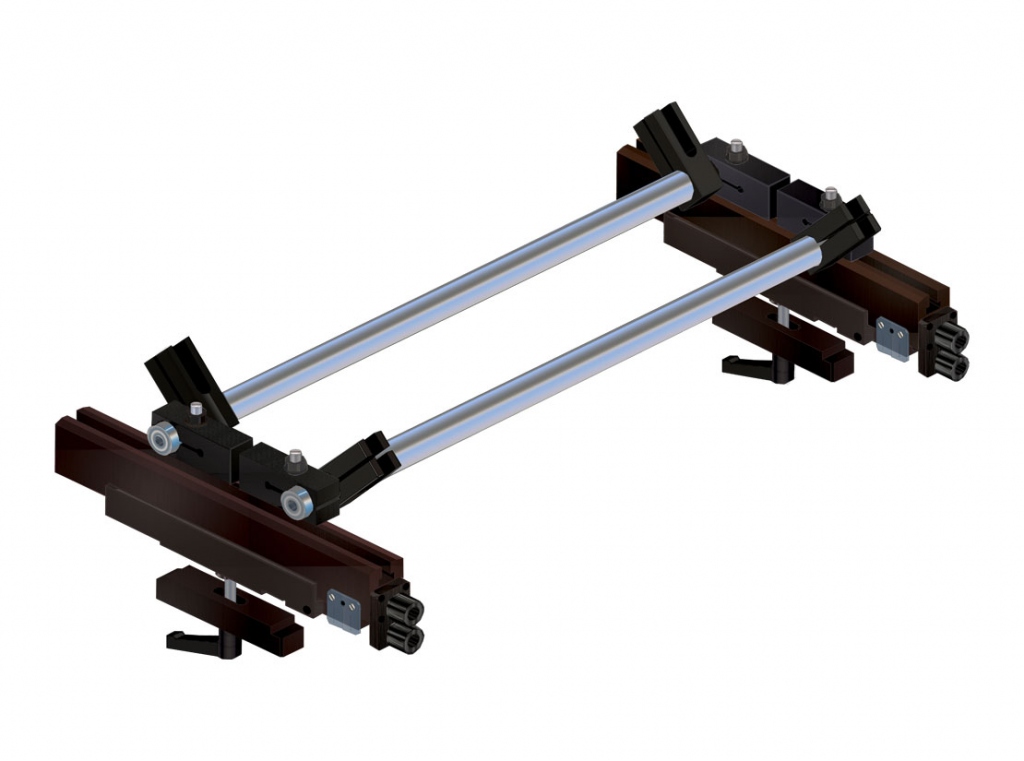

V-Block Spanneinrichtung für 60° und 90° Blöcke
Preis: 960,00€ (+ MwSt./VAT)

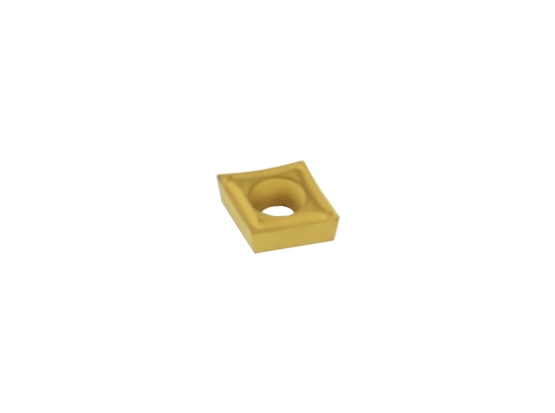

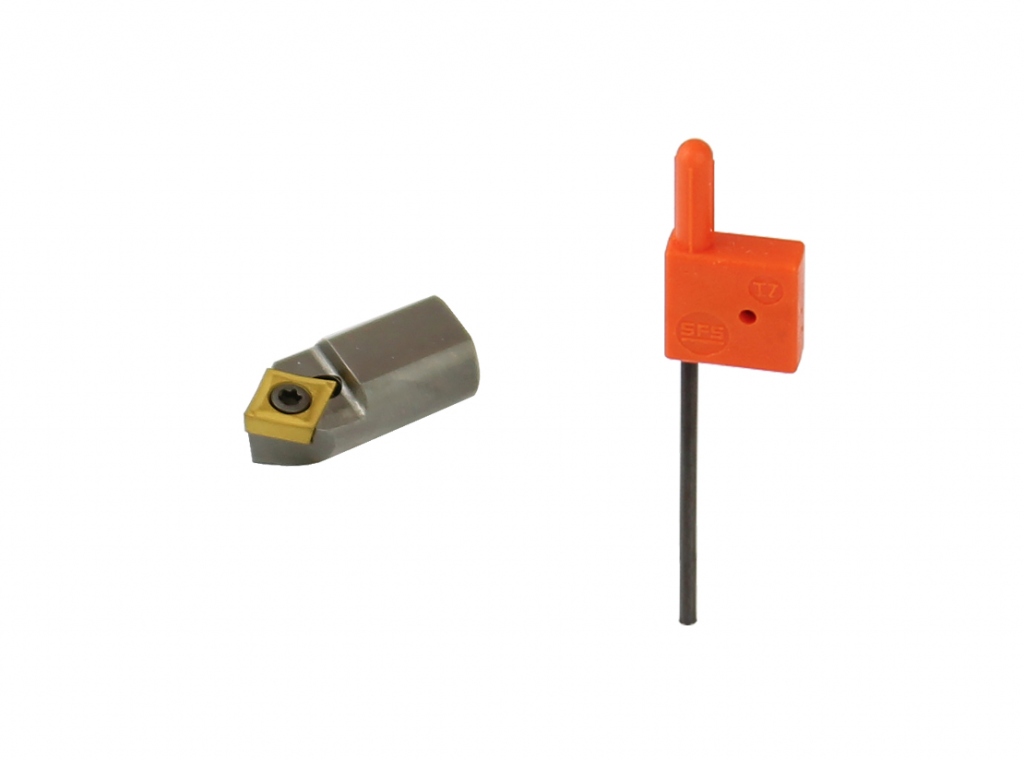

NT0850

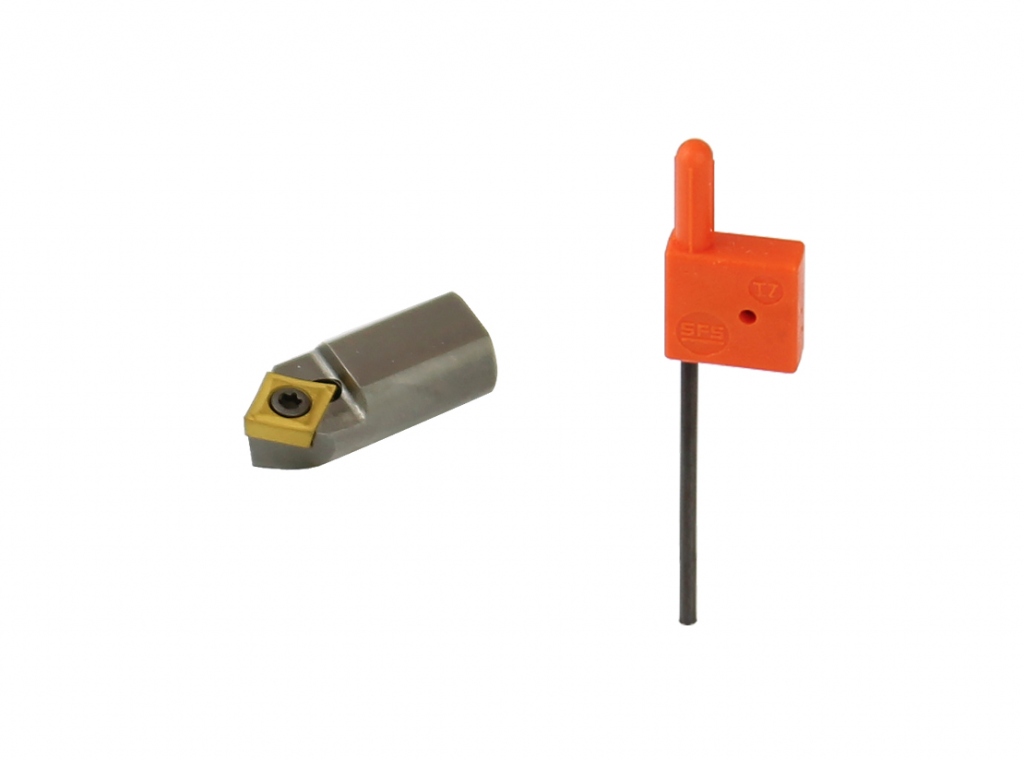

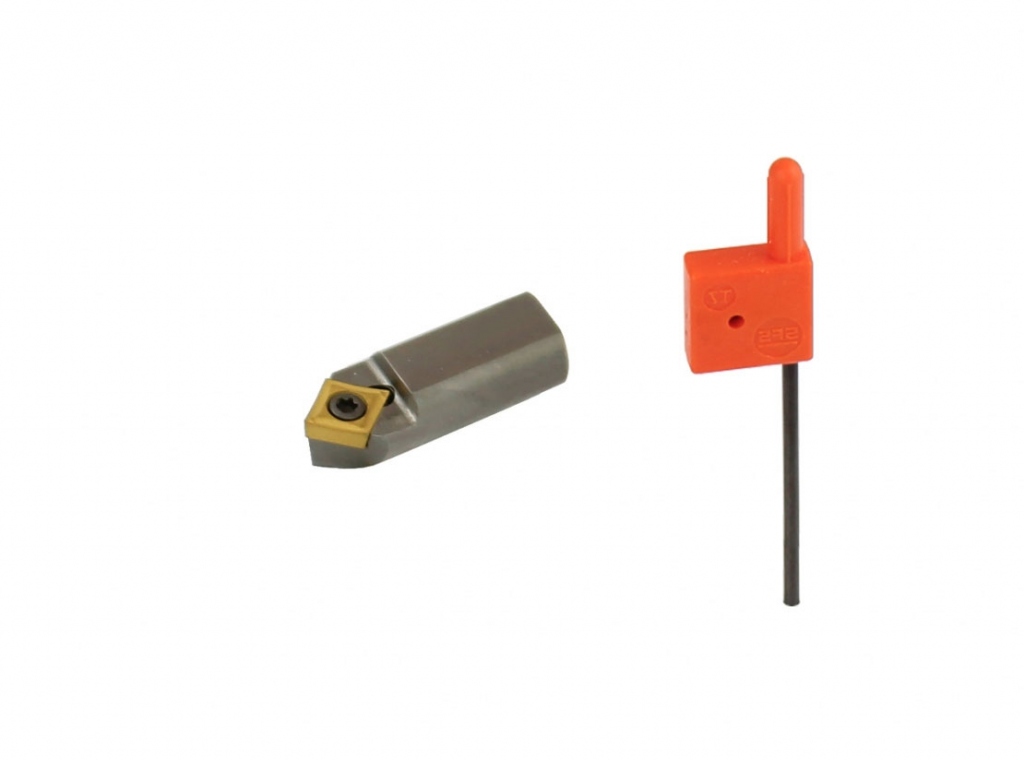

Einsatz zum Bohren von Gusseisen, Bronze und Stahl - passend für Werkzeughalter Ø8 mm - TH08XX

NT1050

Einsatz zum Bohren von Gusseisen, Bronze und Stahl - passend für Werkzeughalter Ø10 mm - TH10XX

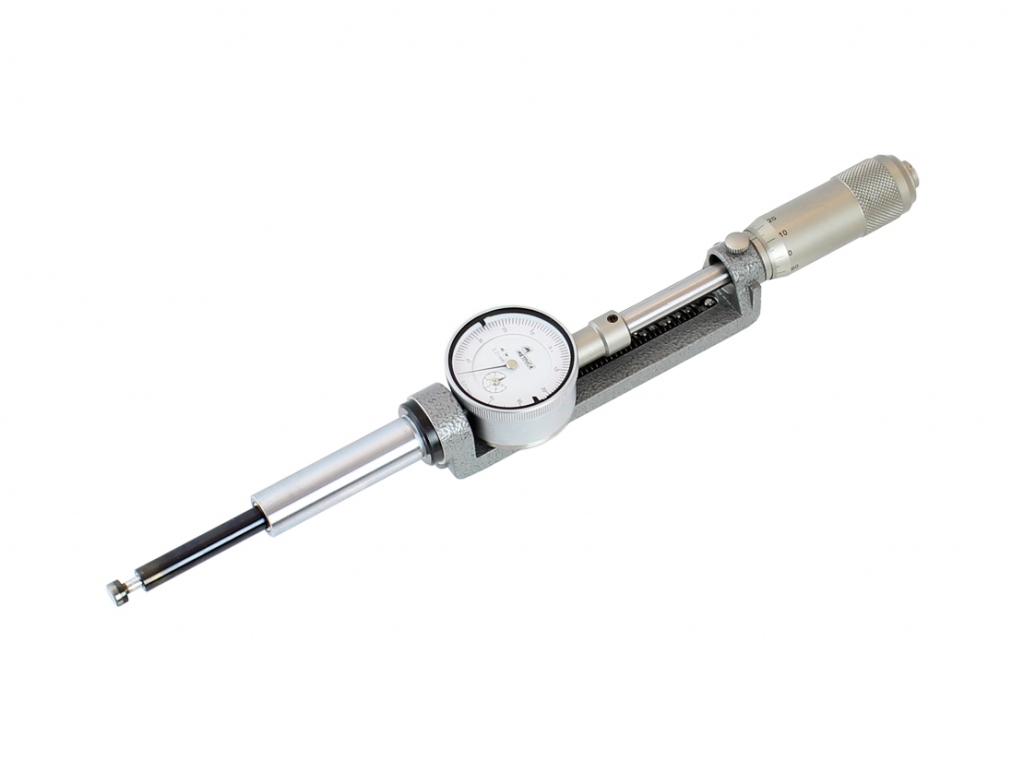

CF8138

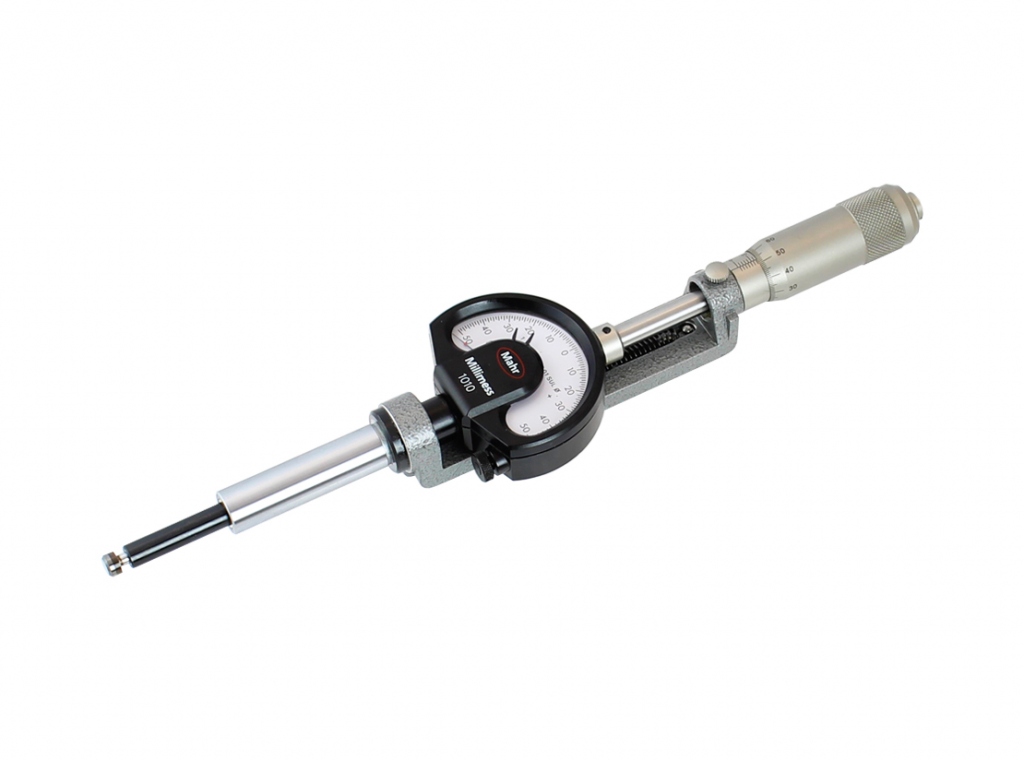

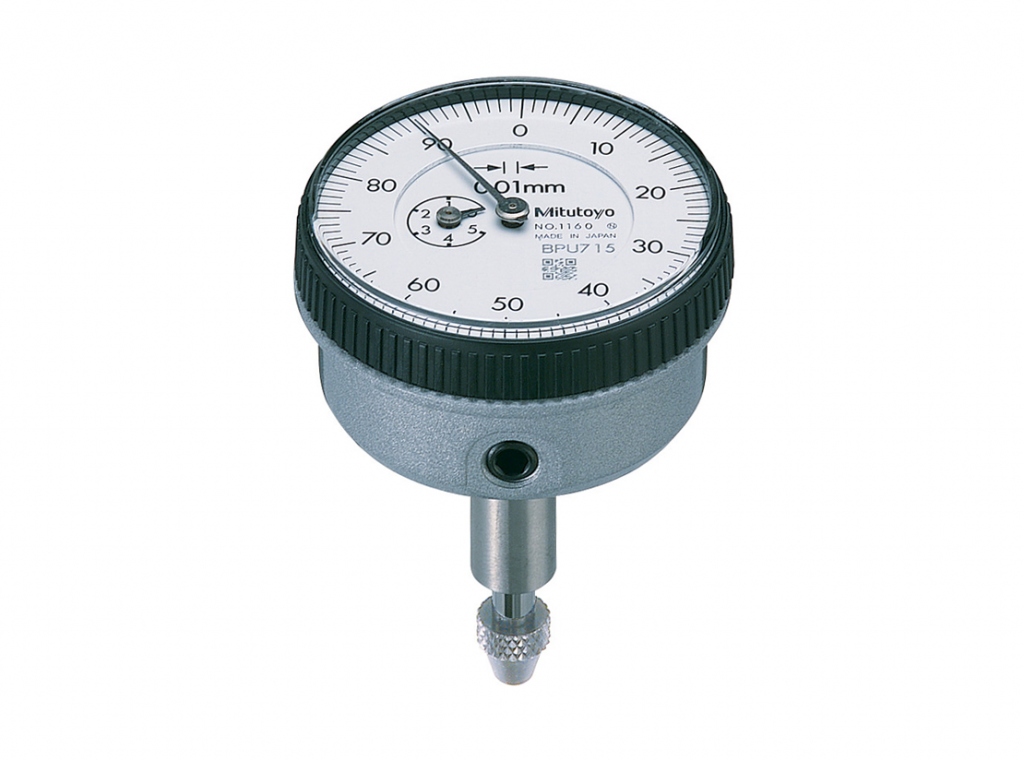

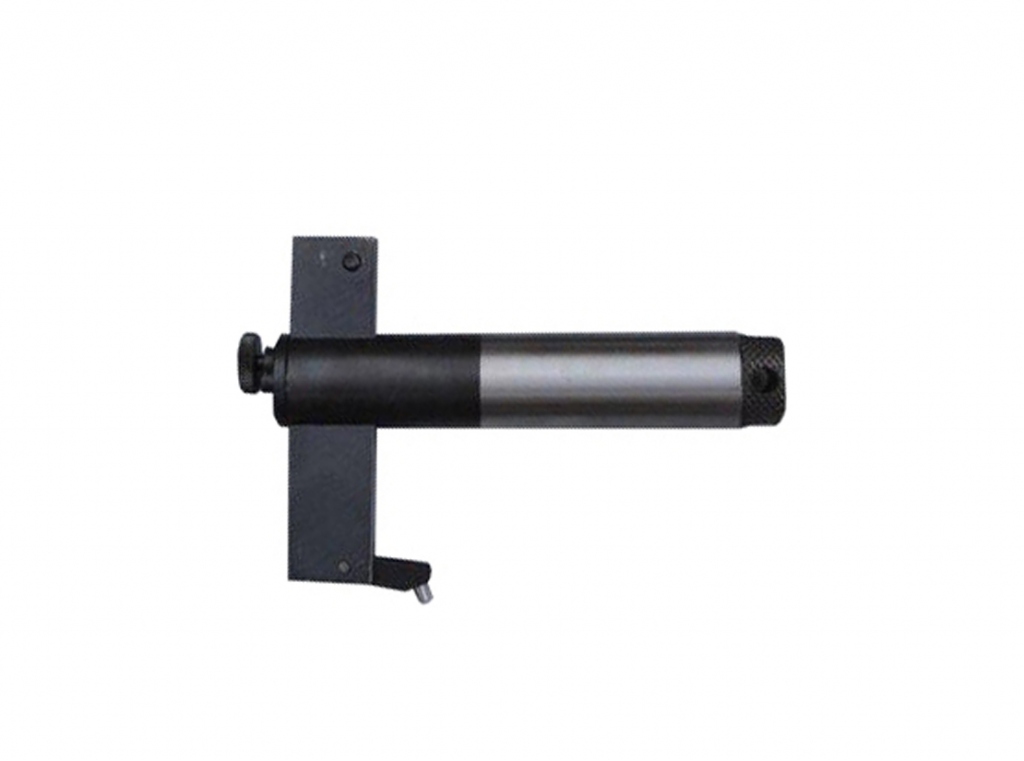

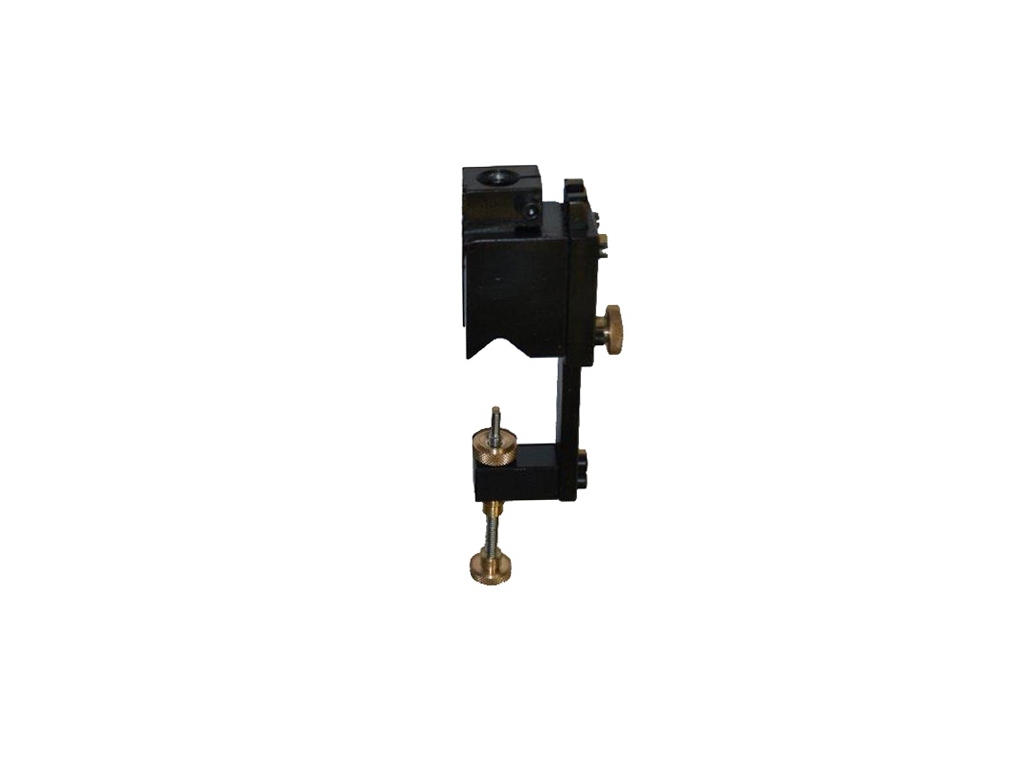

Zentriervorrichtung (Messuhr nicht enthalten)

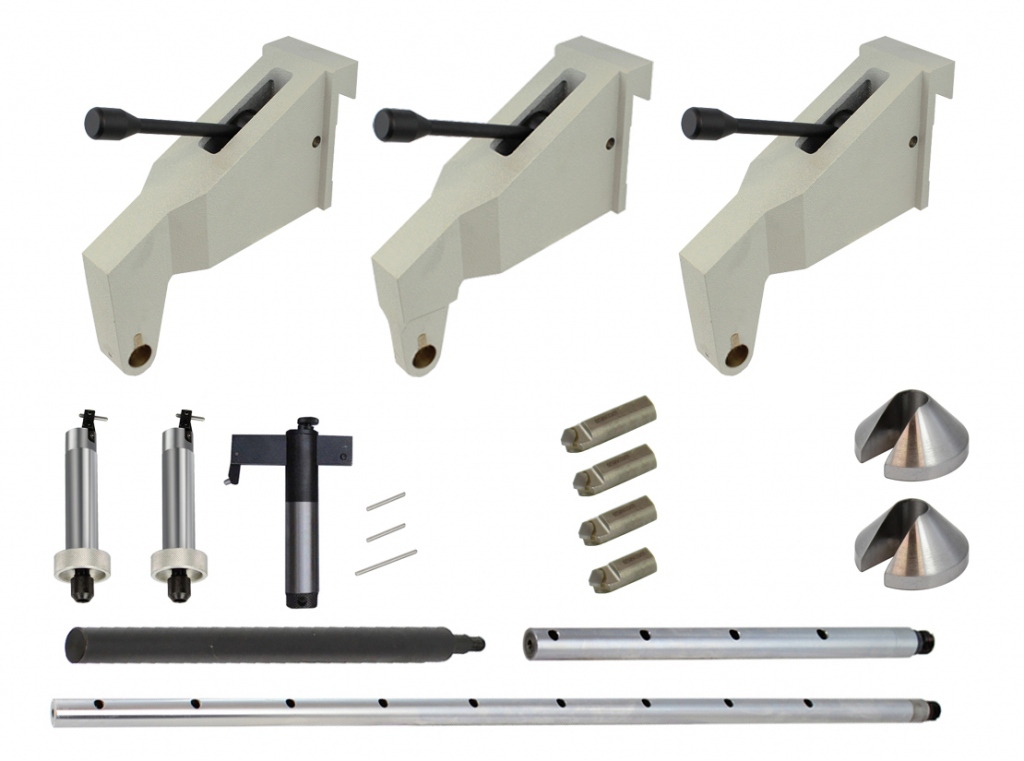

BB1847

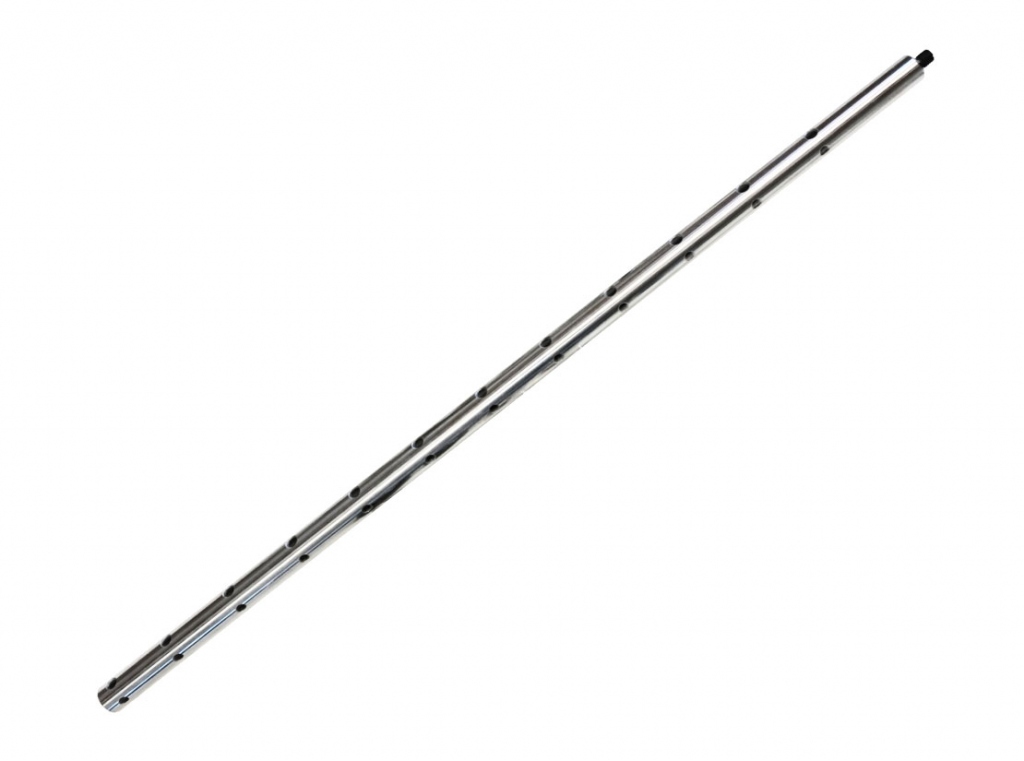

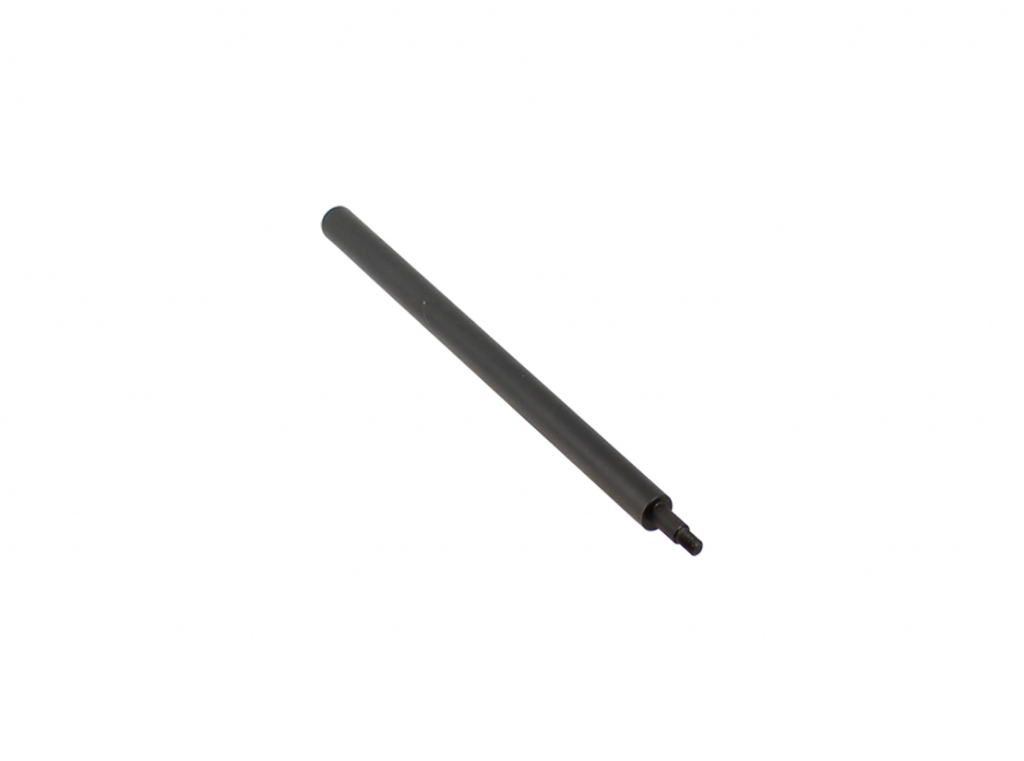

Bohrstangen-Kit Ø 18 mm

Kapazität 19 mm (49/64„) - 47 mm (1.13/16“), einschließlich Arme und Zentriervorrichtung

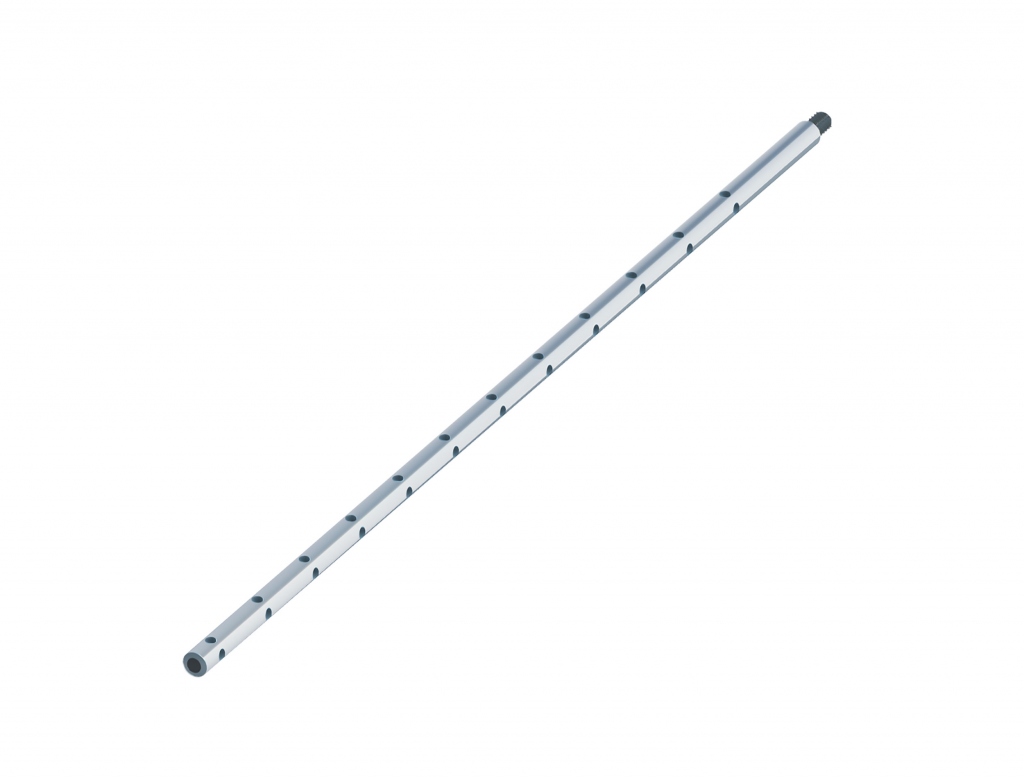

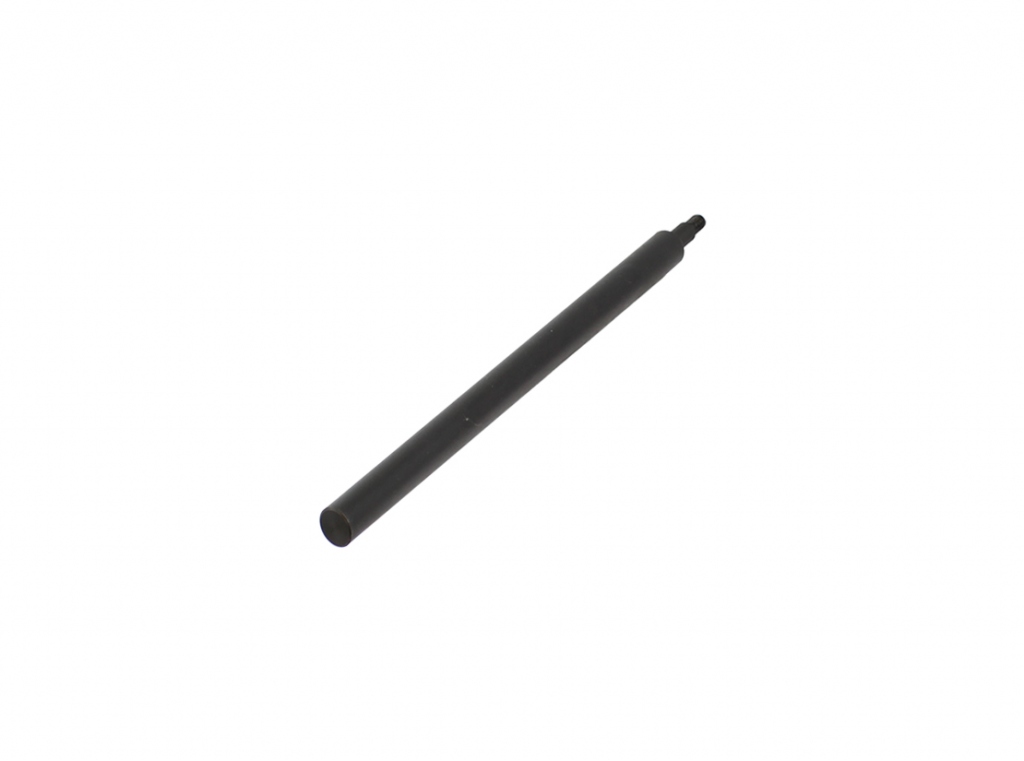

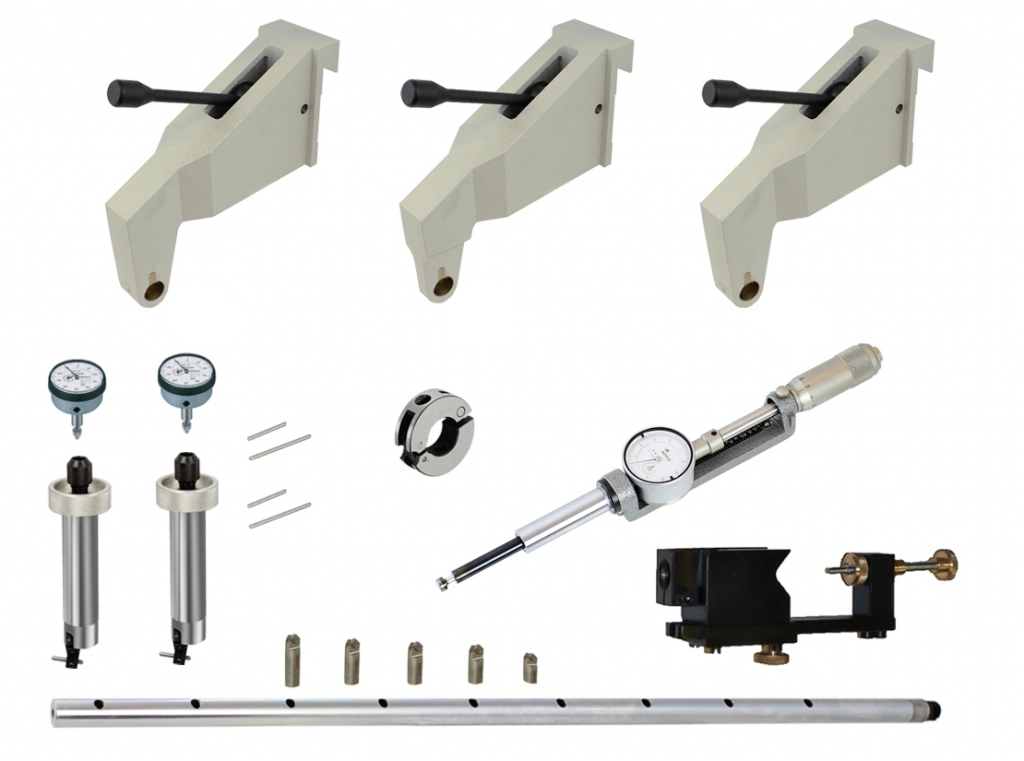

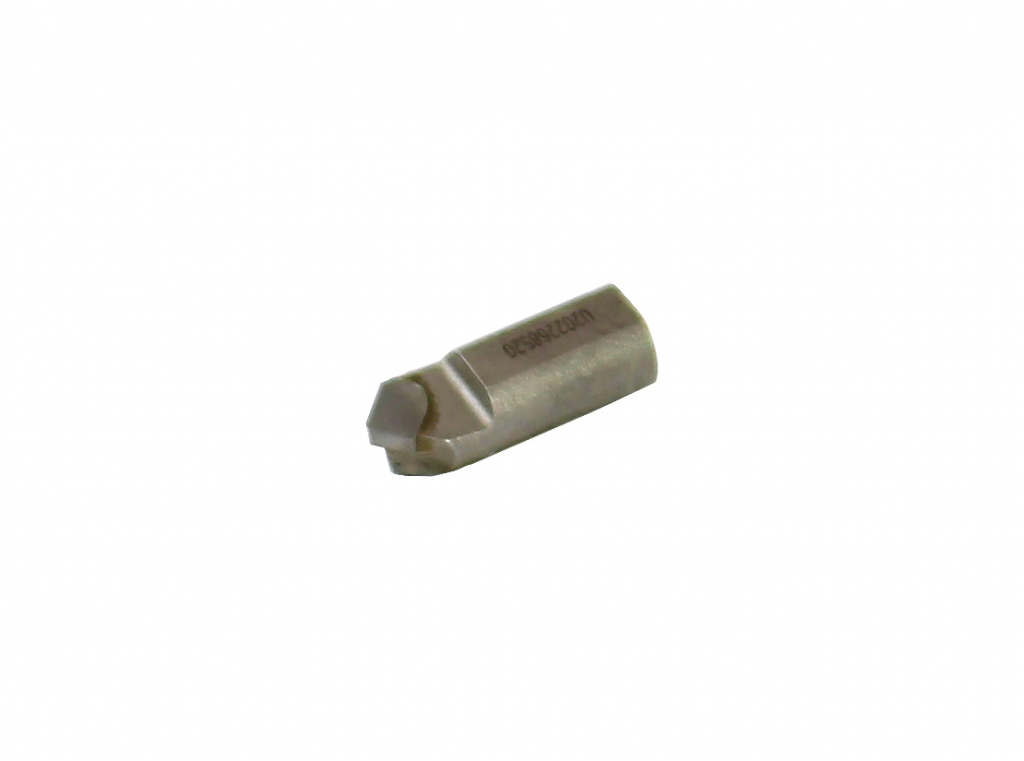

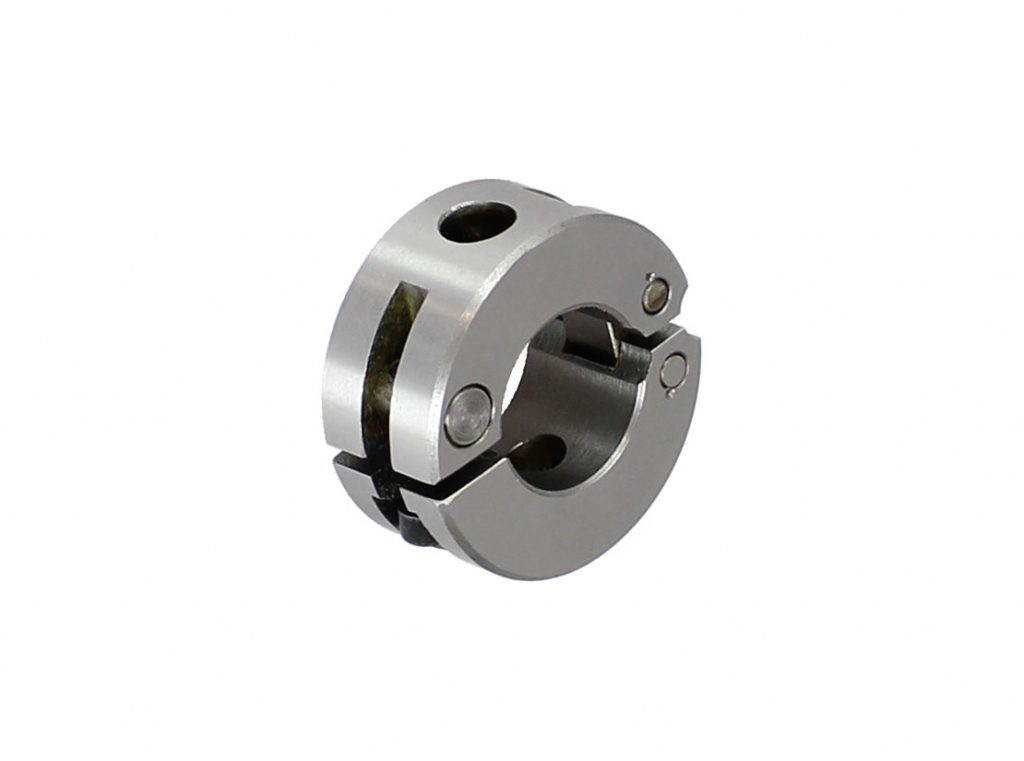

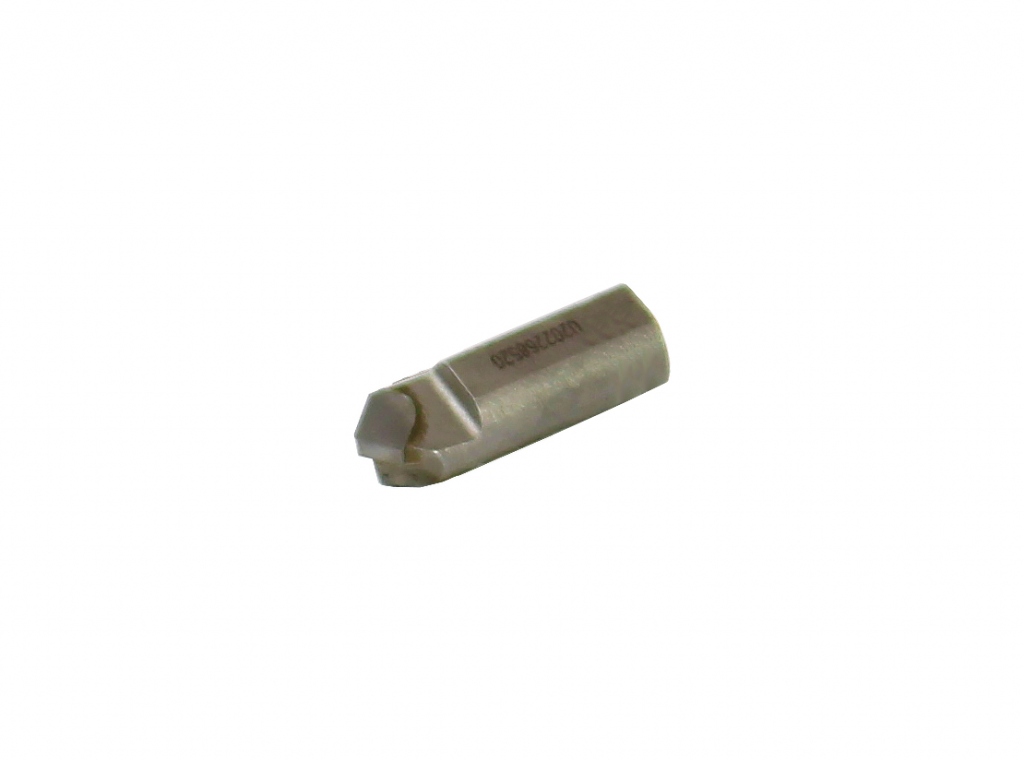

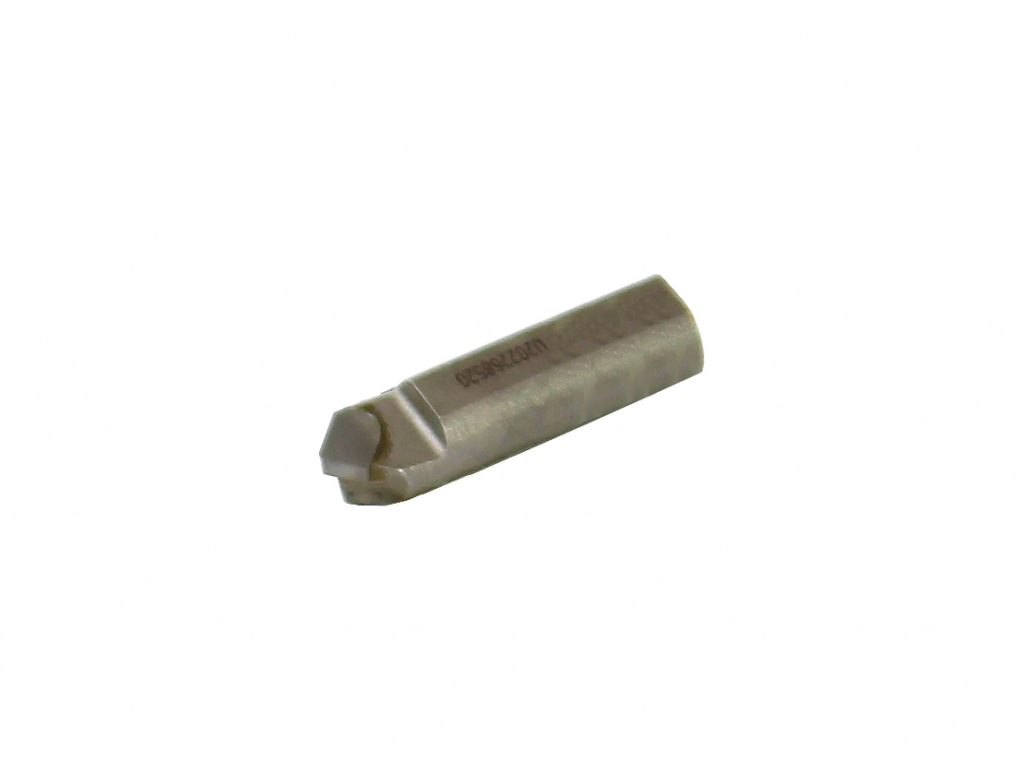

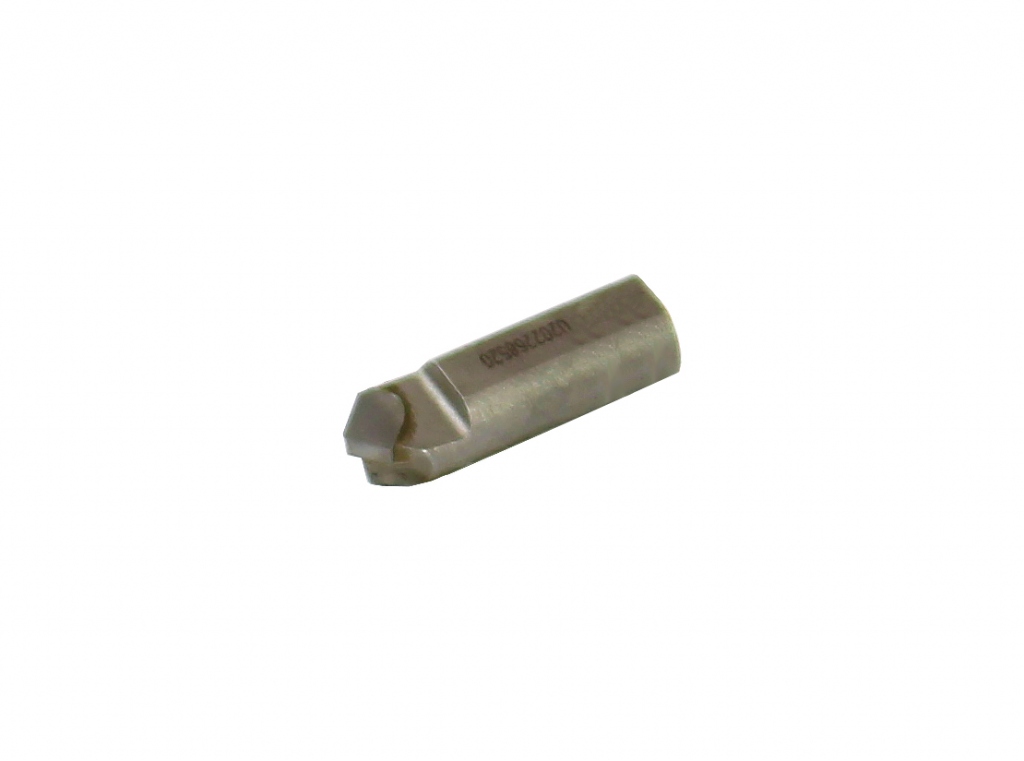

Dieser Kit enthält: 1 × BB1947 - Ø19-47 mm Verchromte Bohrstange Ø 18 mm, L=800 mm, komplett mit Werkzeugbefestigungsschrauben 1 × BB0300 - Kurze verchromte Bohrstange, L=300 mm (11.13/16") mit eVerlängerung und Werkzeugbefestigungsschrauben 1 × BB5300 - Verlängerung, L=300 mm (11.13/16") 3 × AC4018 - Bohrstangentragarm komplett mit Klemmen für Bohrstange Ø18mm 1 × PT4118 - Satz Bronzehülsen+Schrauben 1 × CF5500 - Zentriervorrichtung für Sacklochköpfe (Anzeigegerät nicht enthalten) 2 × CC2677 - Zentrierkegel, Bereich 26-77 mm (1,1/32„ - 3,1/32“) 2 × CF8138 - Zentrierhalterung (Messuhr nicht enthalten) 1 × BT2315 - 45°-Bohrwerkzeug (gelötet) L=15mm (19/32„) Ø 8mm (5/16“) für Ø18 mm Bohrstange 1 × BT2317 - 45° Aufbohrwerkzeug (gelötet) L=17mm (46/64„) Ø 8mm (5/16“) für Ø18 mm Bohrstange 1 × BT2322 - 45° Aufbohrwerkzeug (gelötet) L=22mm (55/64„) Ø 8mm (5/16“) für Ø18 mm Bohrstange 1 × BT2327 - 45° Aufbohrwerkzeug (gelötet) L=27mm (1.1/16„) Ø 8mm (5/16“) für Ø18 mm Bohrstange

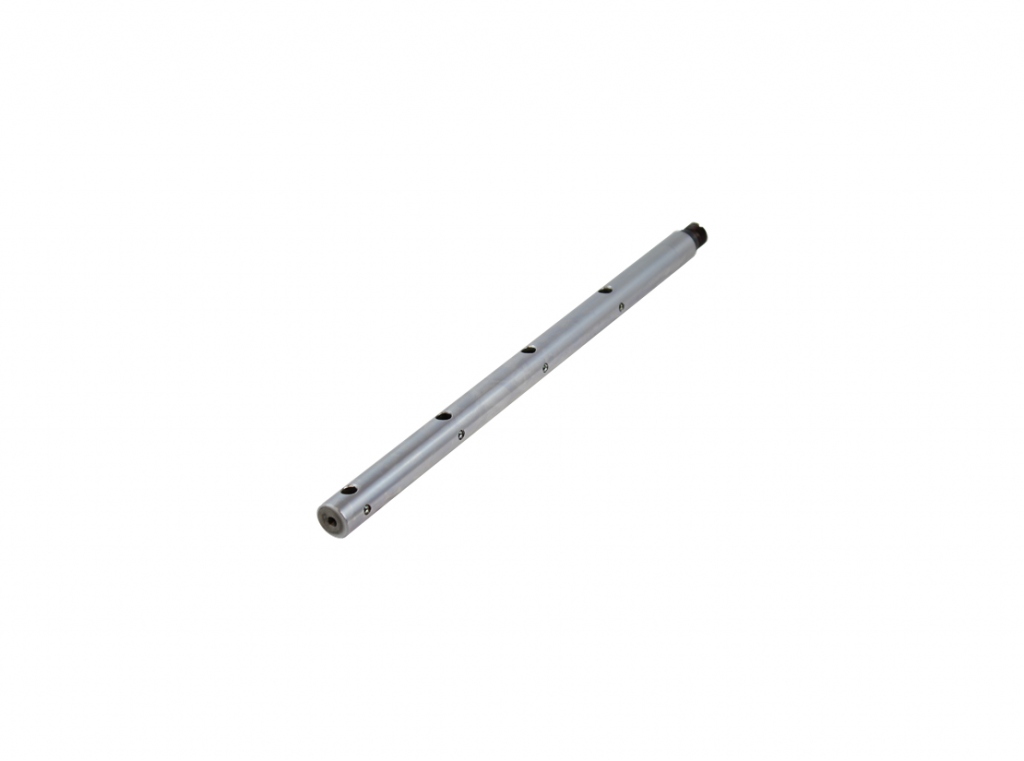

BB2310

im Standardzubehör

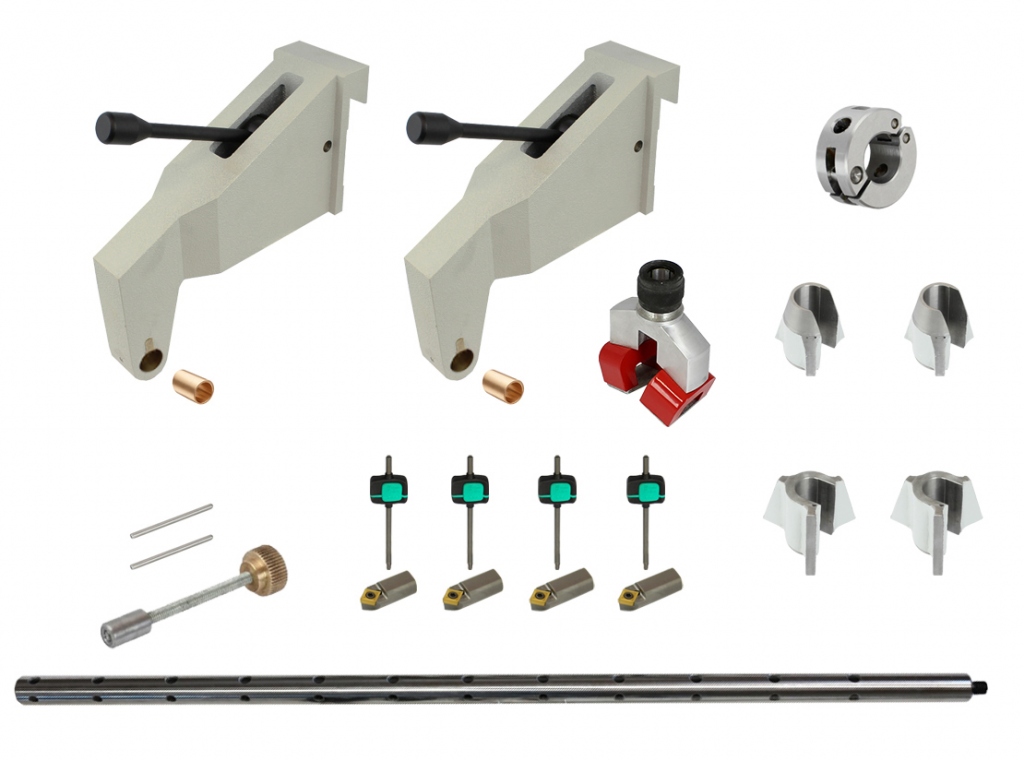

BB3010

Bohrstangen-Kit Ø 30 mm, Kapazität 35 mm (1.3/16„) - 100 mm (1.3/8“-3.15/16"), einschließlich Arme und Zentriervorrichtung

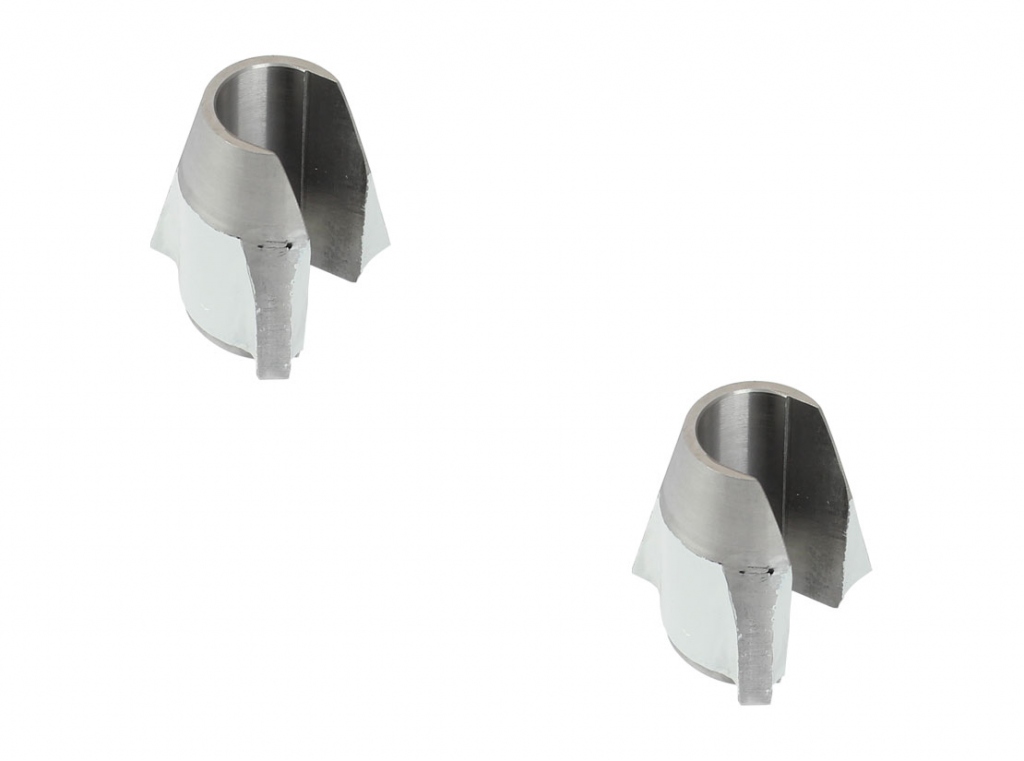

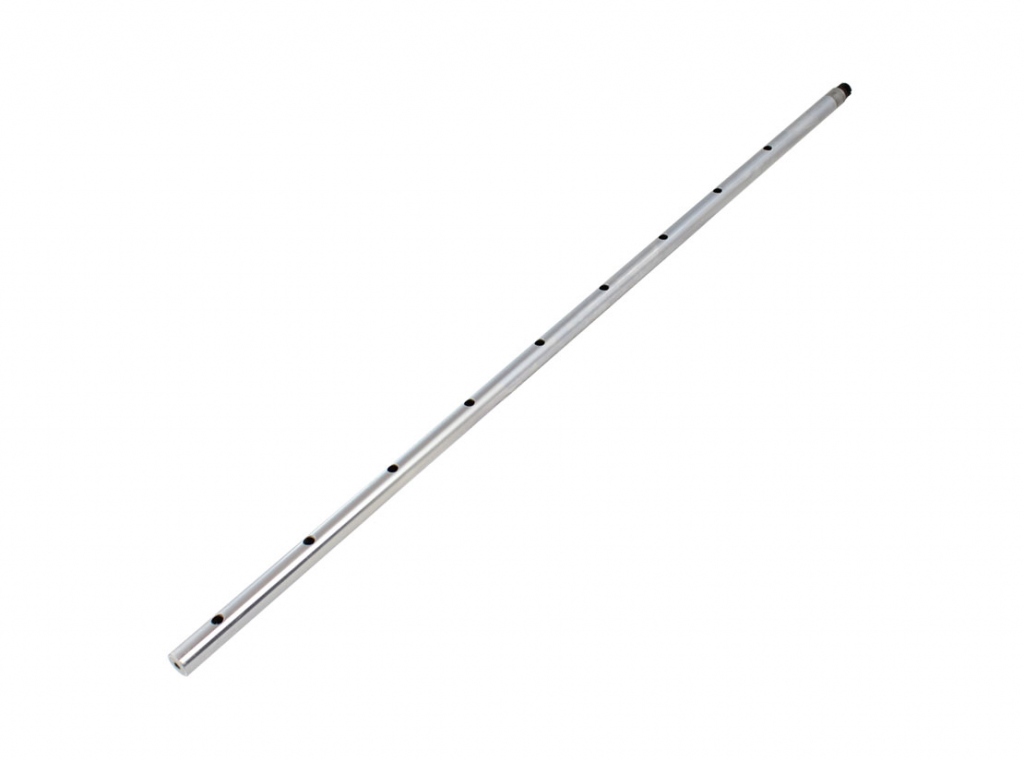

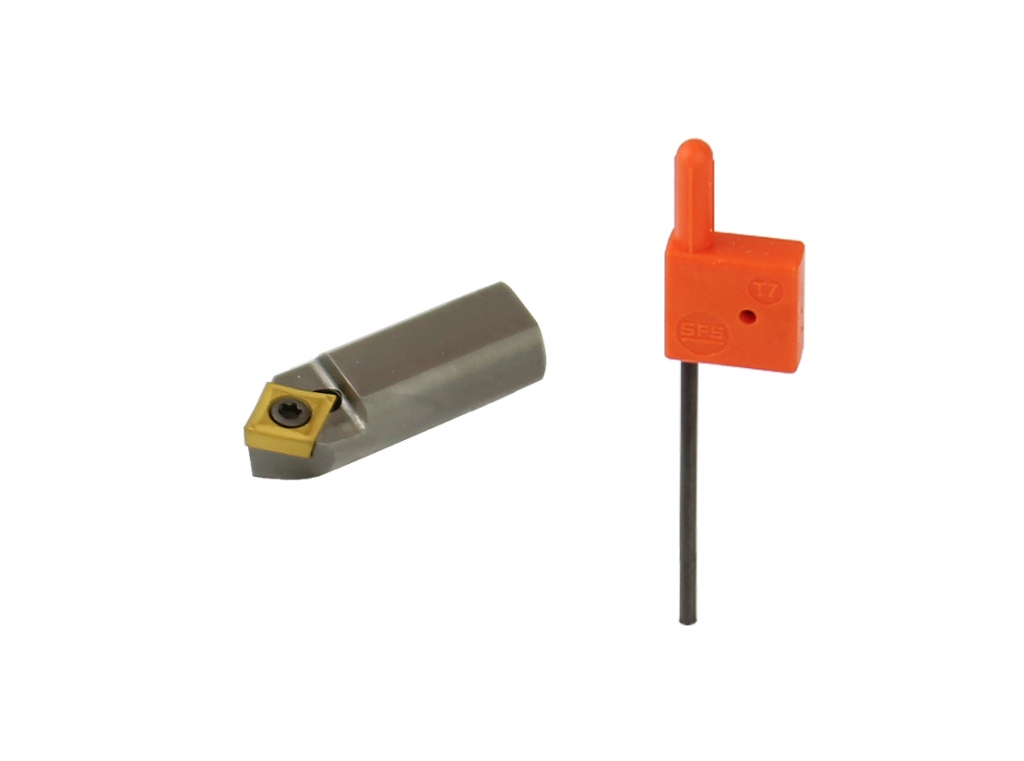

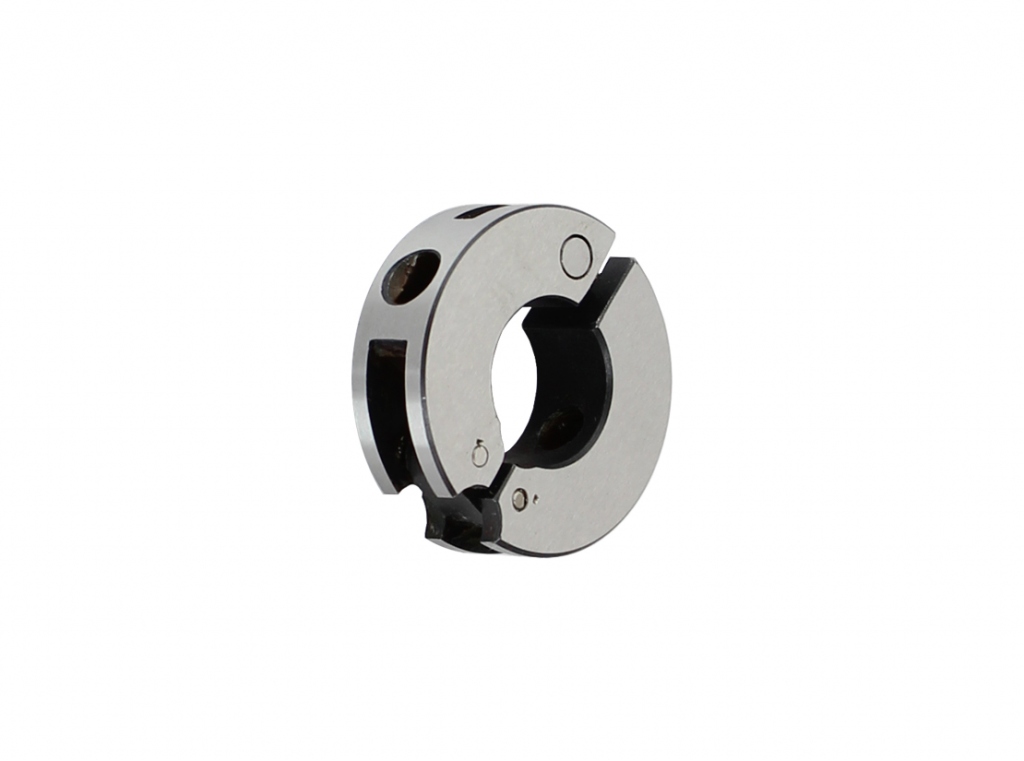

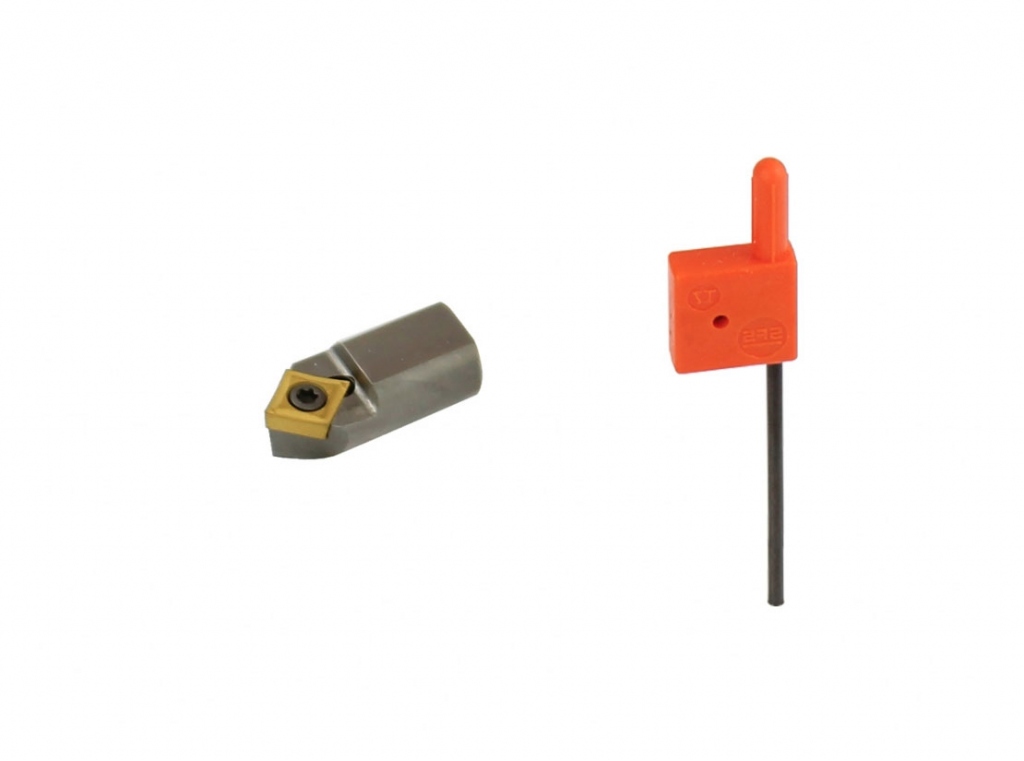

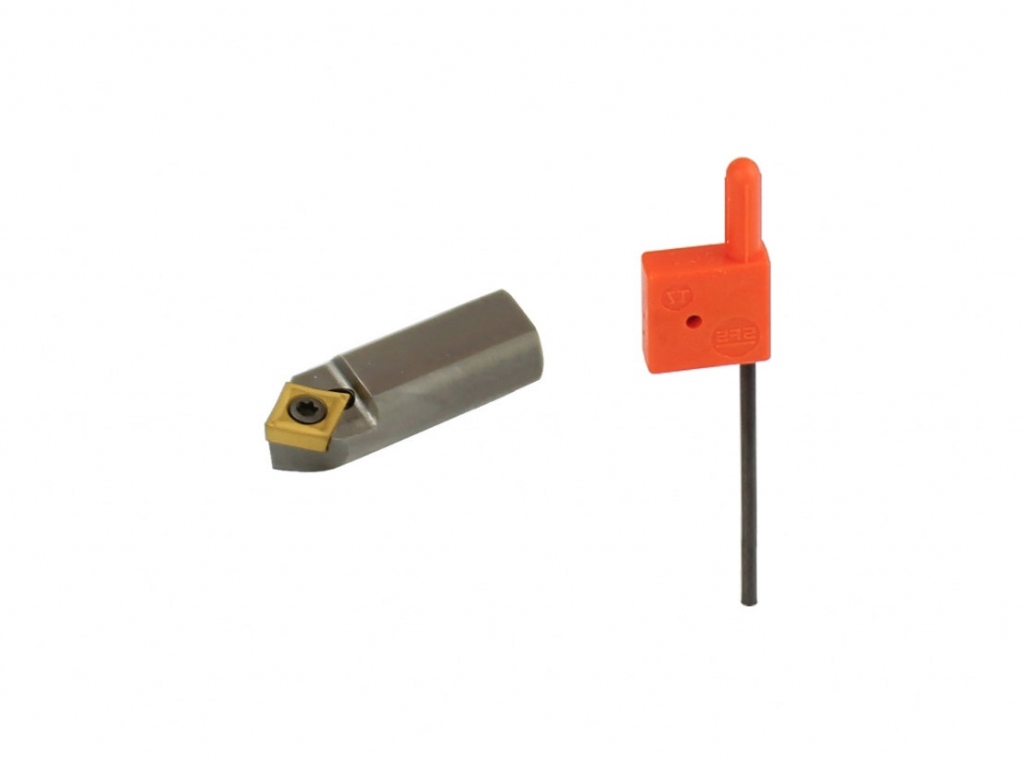

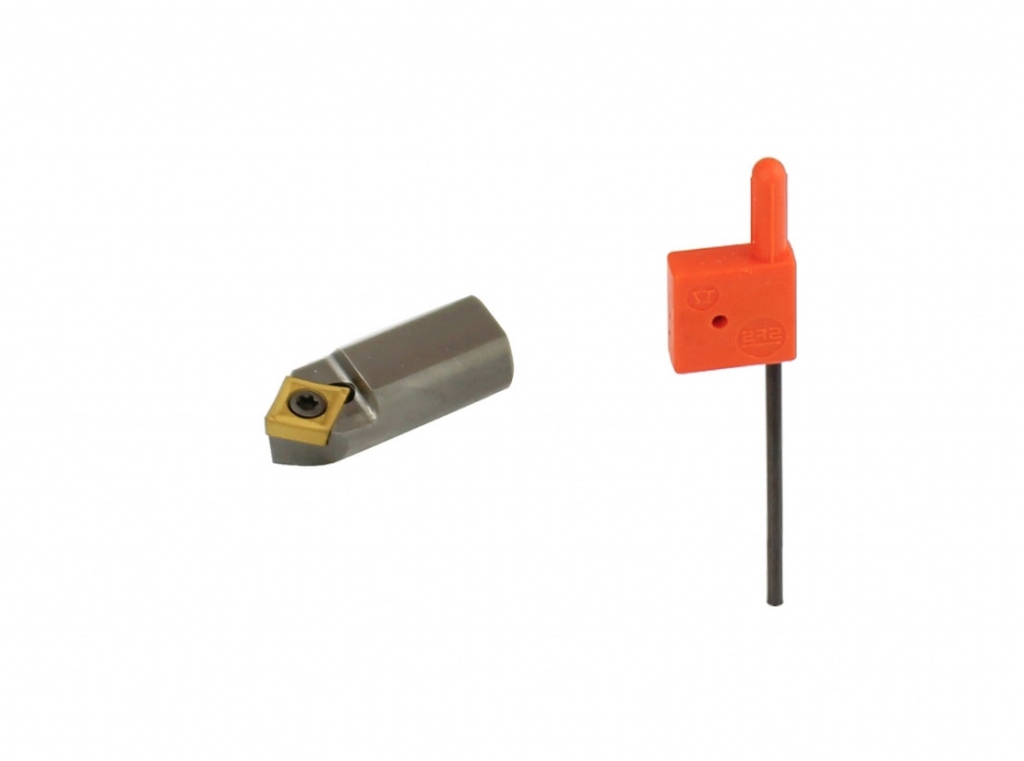

Dieser Satz enthält: 1 × BB3510 - Chrom-Bohrstange Ø 30mm (1 3/16„) für Bohrungen von 35-100mm (1 3/8“ - 3 15/16") Durchmesser, mit Werkzeugsicherungsschraube. 2 × AC4030 - Bohrstangentragarm komplett mit Klemmen - (Ø 30 mm) 1 × PT4130 - Satz Bronzehülsen+Schrauben 2 × CC3570 - Zentrierkegel, Bereich 35-70 mm (1.3/8„ - 2.3/4“) für Stange Ø30 mm 2 × CC6510 - Zentrierkegel, Bereich 65-100 mm (2,9/16„ - 3,15/16“) 1 × RH3070 - Ringförmiger Werkzeughalter, Ø 70 mm (2.3/8„) für 75-100 mm (2.61/64“ - 3.15/16") Kapazität für Bohrstange Ø30 mm 1 × TH1017 - Werkzeughalter L=17mm - Ø10mm für Ø30 mm Stange mit Schraube, Schlüssel und Einsatz 1 × TH1022 - Werkzeughalter L=22mm - Ø10mm für Ø30 mm Stange mit Schraube, Schlüssel und Einsatz 1 × TH1027 - Werkzeughalter L=27mm - Ø10mm für Ø30 mm Stange mit Schraube, Schlüssel und Einsatz 1 × TH1037 - Werkzeughalter L=37mm - Ø10mm für Ø30 mm Stange mit Schraube, Schlüssel und Einsatz 1 × TF2040 - MAGNETISCHE WERKZEUGEINSTELLVORRICHTUNG
