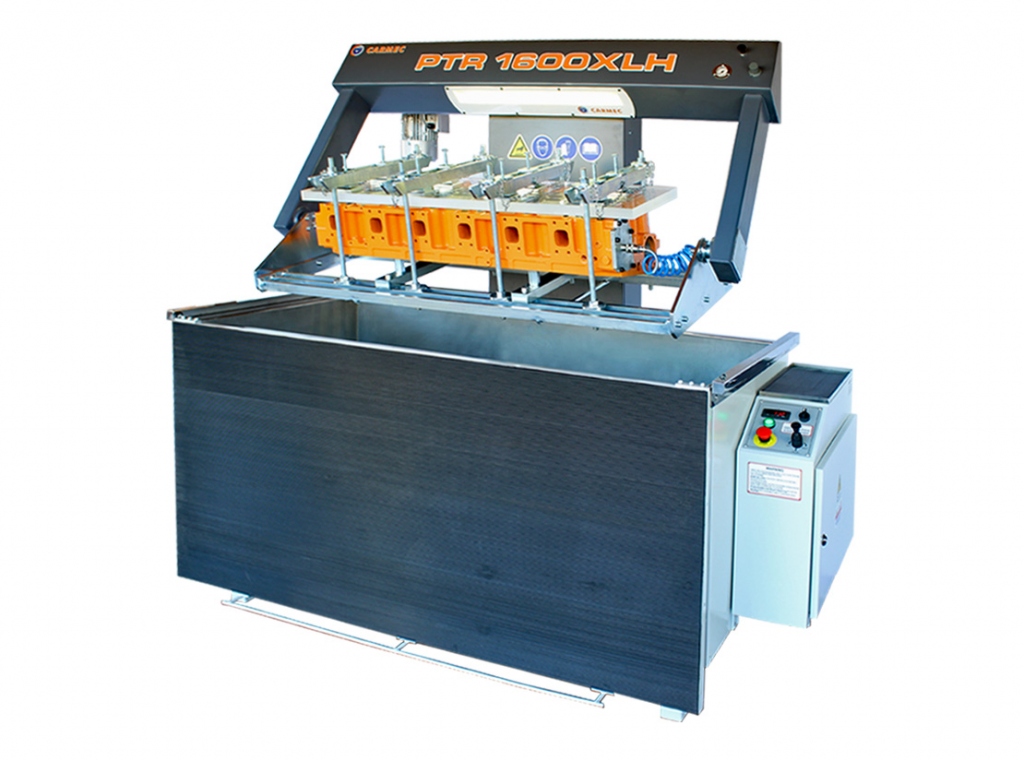

Zylinderkopf-Rissprüfmaschine PTR 1600XLH

Stacks Image 10
Das hydraulische Druckprüfgerät oder der Prüfstand PTR ermöglicht die schnelle und einfache Erkennung von Rissen und Sprüngen sowie die Kontrolle der Wasserdichtigkeit in den Kühlkreisläufen von Zylinderköpfen und Motorblöcken.

Das Druckprüfgerät arbeitet nach einem Grundprinzip, das darin besteht, alle Ausgänge des Kühlkreislaufs des Zylinderkopfs mit Gummistopfen zu verschließen und dann Druckluft in den Kreislauf zu injizieren. Der Zylinderkopf wird dann in ein heißes Wasserbad getaucht, und wenn er Risse oder Spalten aufweist, wird ein Strom von Luftblasen beobachtet, die an die Oberfläche des Bades aufsteigen.

Die Maschine wurde speziell für den Dauereinsatz konzipiert und ist bequem und einfach zu bedienen. Darüber hinaus erfordert das Gerät nur ein Minimum an Wartung und ist mit hochwertigen, eingebauten Sicherheitsmerkmalen ausgestattet.

Das Druckprüfgerät ist mit einer programmierbaren Heizung ausgestattet, die es ermöglicht, das Wasser täglich vorzuwärmen, wobei die Wassertemperatur durch eine elektronische Thermostatsteuerung geregelt wird.

Hydraulische Arme bewegen das Gestell, das das zu prüfende Teil hält. Die Wiege wird mit Hilfe eines hydraulischen Systems vertikal bewegt. Das Gestell kann außerdem um 360 Grad gedreht werden, was die Prüfung des Zylinderkopfs von allen Seiten und aus jedem Winkel erheblich erleichtert.

Sowohl der Wassertank als auch der Deckel sind wärmeisoliert, um Wärmeverluste zu vermeiden und die Betriebskosten der Maschine erheblich zu senken. Das Wasser wird durch zwei 4,5 kW-Elemente erhitzt.

Um mögliche Verletzungen und unnötige Risiken zu vermeiden, ist der Betriebskreislauf der Maschine auf 24 V Niederspannung ausgelegt.

Technische Daten


Maximale Abmessungen des Zylinderkopfes
1350×460×410(h) mm

Maximales Gewicht des Zylinderkopfes
300 kg

Fassungsvermögen des Tanks aus rostfreiem Stahl
710 L

Maximaler Hub des Tisches
550 mm

Heizelemente
2×4,5 kW

Einstellbare Arbeitstemperatur
0÷90° C

Rotationsgeschwindigkeit
4 U/min

Geschwindigkeit der Aufwärts-/Abwärtsbewegung des Tisches
60 mm/sec

Leistung des Hydraulikaggregats
0,75 kW

Leistung des Rotationsmotors
0,18 kW

Abmessungen der Maschine
(L×B×H) 1920×1200×1800 mm

Abmessungen der Verpackung
(L×B×H) 2220×1400×1500 mm

Gewicht
660 Kg

Versandgewicht
800 Kg

Umgebungsbedingungen
Temperatur 10÷30° C

Umgebungsbedingungen
Feuchtigkeit 15÷90% RH
