CBN/PCD Planfräsmaschine für Zylinderköpfe und Blöcke

Stacks Image 10

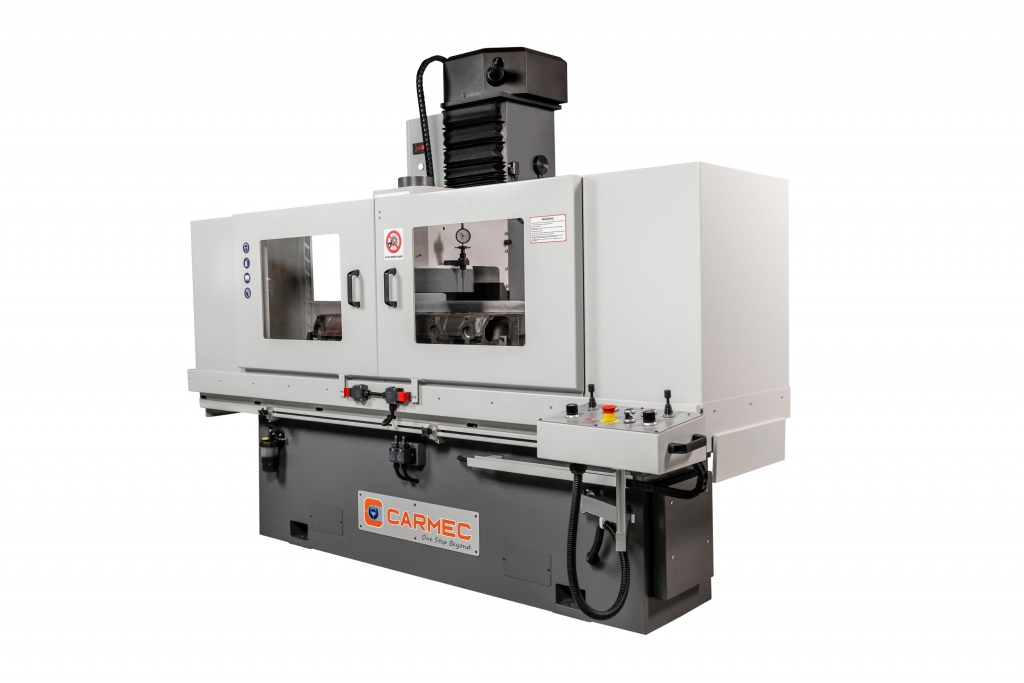

Die brandneue SG 1400M erfüllt die Anforderungen der heutigen Hochleistungswerkstätten und ist zudem eine erschwingliche Ergänzung für jede Maschinenwerkstatt.
Jetzt können Sie alle gängigen Gusseisen-, Aluminium-, Diesel-Zylinderköpfe mit Stahlvorkammern und Blöcke bei voller Schleifgeschwindigkeit (ohne Kühlmittel) in kürzester Zeit bearbeiten.

Bewährte Lösung, da die starre Gusseisenbasis und der Tisch eine flache und V-förmige Bahnkonstruktion aufweisen, die direkt auf der Basis bearbeitet wurde und eine genaue Parallelität und Seitenführung gewährleistet.
Die stufenlos einstellbare Tischverschiebung sorgt für eine exakte Oberflächengüte bei der Vielzahl der verwendeten Dichtungsmaterialien.

Der riemengetriebene Präzisions-Kugelgewindetrieb sorgt für einen reibungslosen Betrieb und eine konstante Geschwindigkeit auch bei langsamem Vorschub.
Die gusseisernen Säulen mit Schwalbenschwanzführung und der Präzisions-Kugelgewindetrieb machen die SG 1400M zu einer langlebigen und genauen Maschine.
Der Spindelmotor dreht sich mit variabler Geschwindigkeit, die durch einen Umrichter (Siemens SINAMICS V20) gesteuert wird.

Die SG 1400M wird serienmäßig mit einem großen 16" CBN-PCD-Fräskopf geliefert, der auf der Säule auf und ab gleitet und über einen automatischen Rücklauf verfügt.
Die benutzerfreundlichen Steuerbefehle befinden sich auf einem Schwenkarm-Bedienfeld und beinhalten den schnellen Vorschub des Kopfes. Die Befehle ermöglichen den Betrieb im manuellen, halbautomatischen und programmierbaren automatischen Modus.
Als Option ist nützliches Zubehör wie die verstellbare Halterung für Zylinderköpfe und der V-Block-Montagesatz erhältlich.

Standardausrüstung

  • Elektrische Niederspannungssteuerung (24V)
  • Tisch mit Kugelgewindetrieb und variabler Geschwindigkeit
  • Antriebssäule mit Kugelumlaufspindel
  • Motorisiertes Heben und Senken des Fräskopfes
  • Variable Kopfspindeldrehzahl mit digitaler Anzeige
  • 16" (405 mm) CBN / PCD Fräsplatte
  • Manueller / automatischer Rücklauf / kontinuierlicher Arbeitszyklus
  • Tiefenmessgerät Komplett mit Messuhr
  • 3/8 (9,52mm) Werkzeughalter Kartusche
  • 3/8" CBN-Einsatz
  • Schwenkarm-Bedienfeld
  • Schutzgitter mit Polycarbonatscheibe
  • Automatisches Zentralschmiersystem

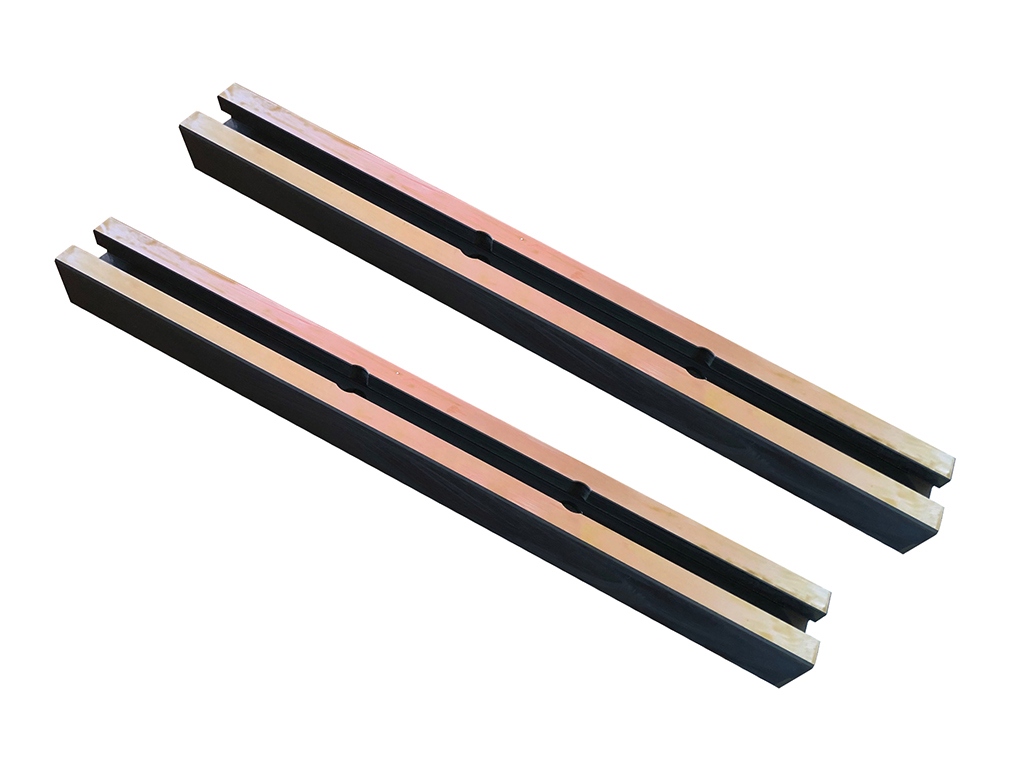

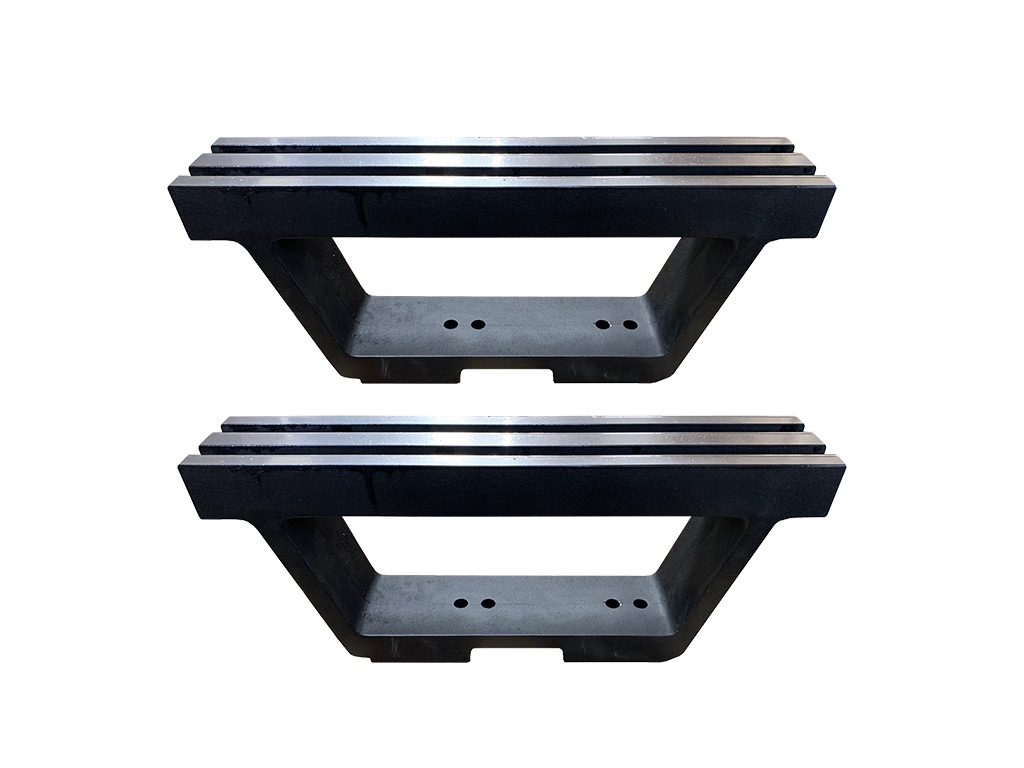

  • 2 Parallelauflagen

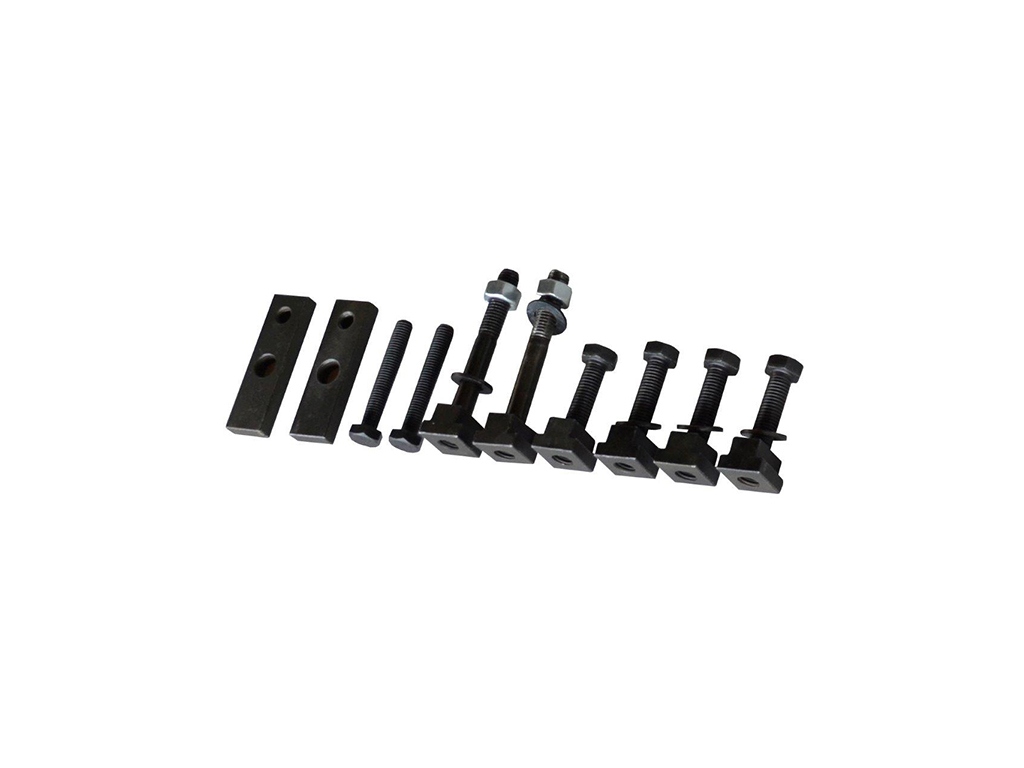

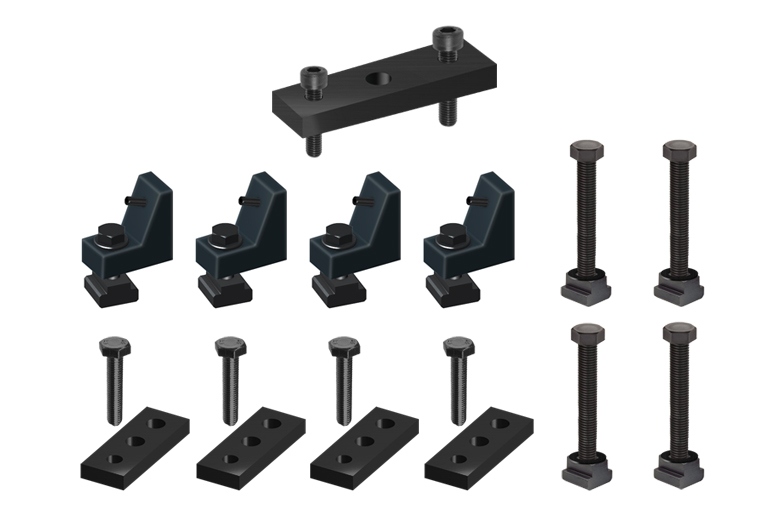

  • Große + kleine Klemmen (2+2 Stck.)
  • Öl für Bettschmierung (1 lt.)
  • Schraubenschlüssel-Satz
  • Gebrauchsanweisung
  • Lackiert in den grauen Standardfarben RAL 7040 und RAL 7015.
  • Aufpreis für andere Farben auf Anfrage möglich.

empfohlenes Sonderzubehör

  • Schutzgitter mit Schiebetüren nach CE-Norm

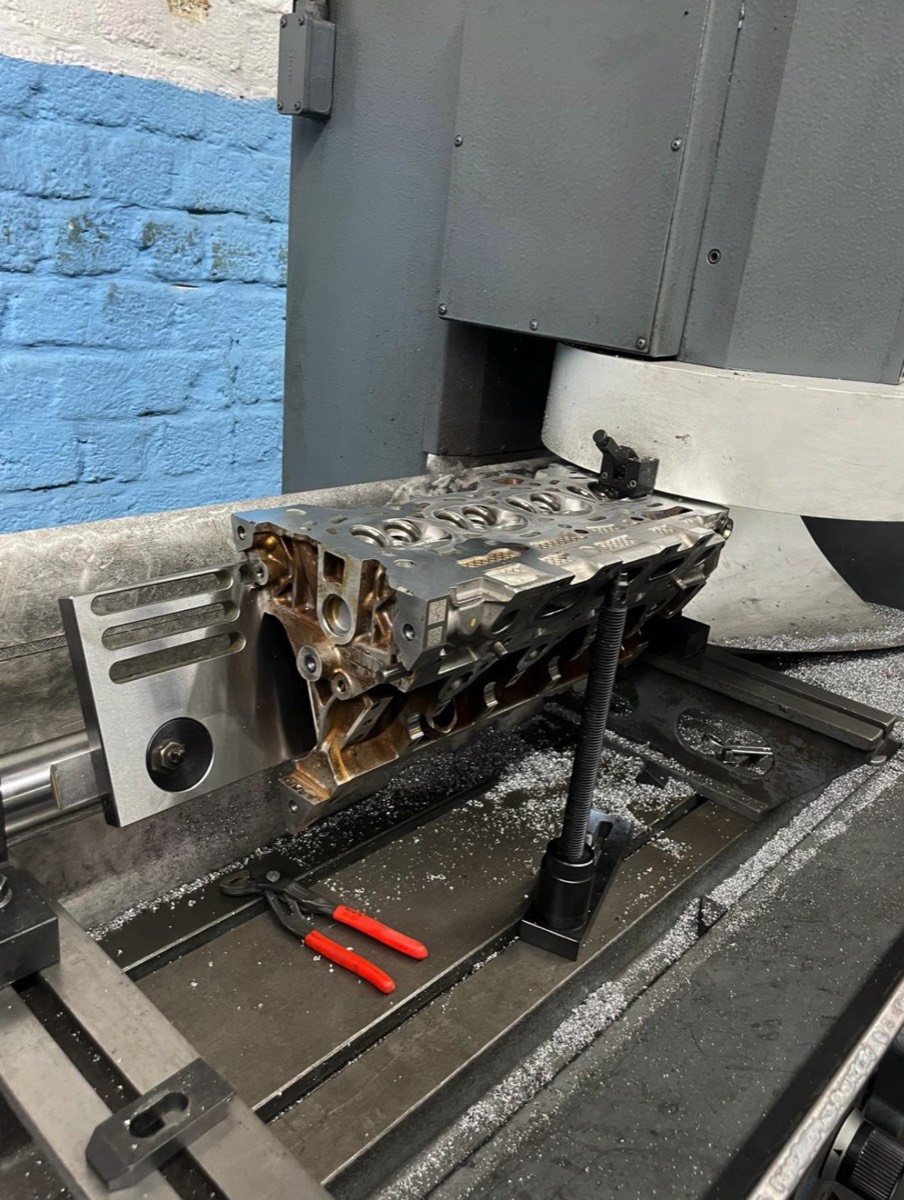

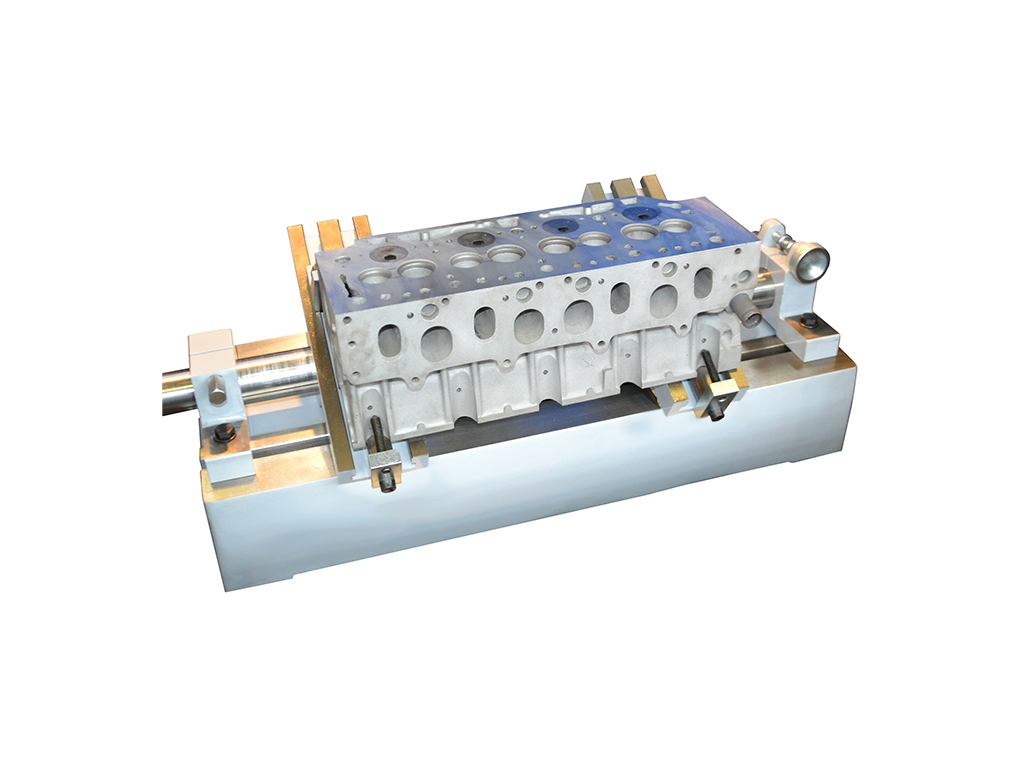

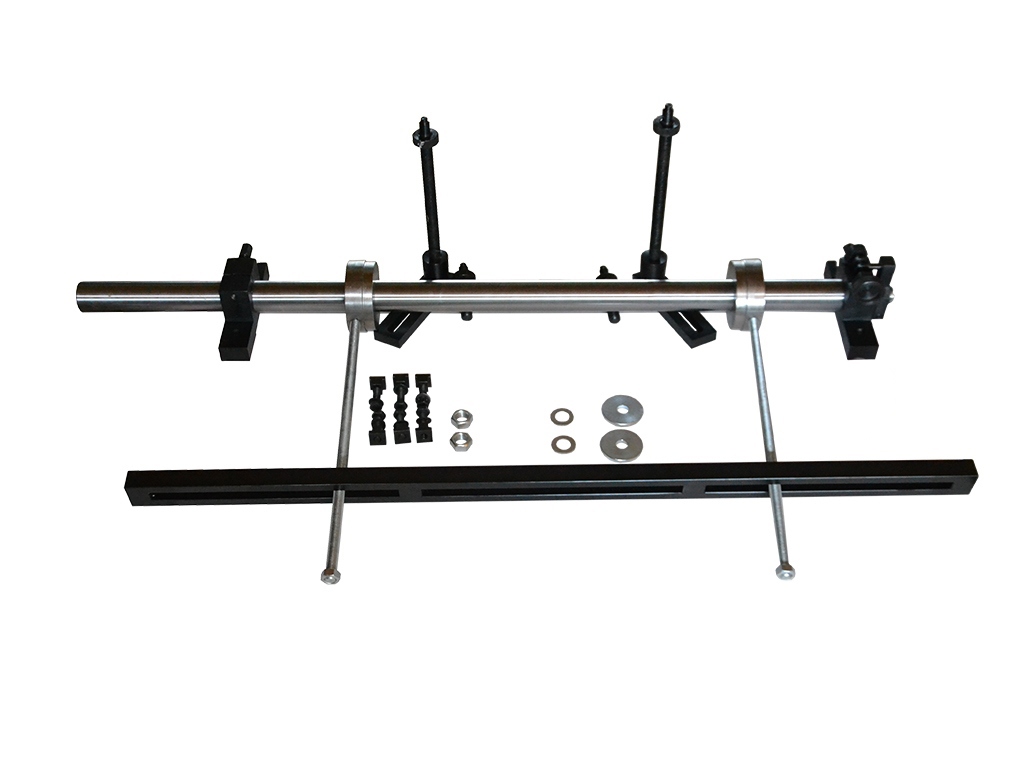

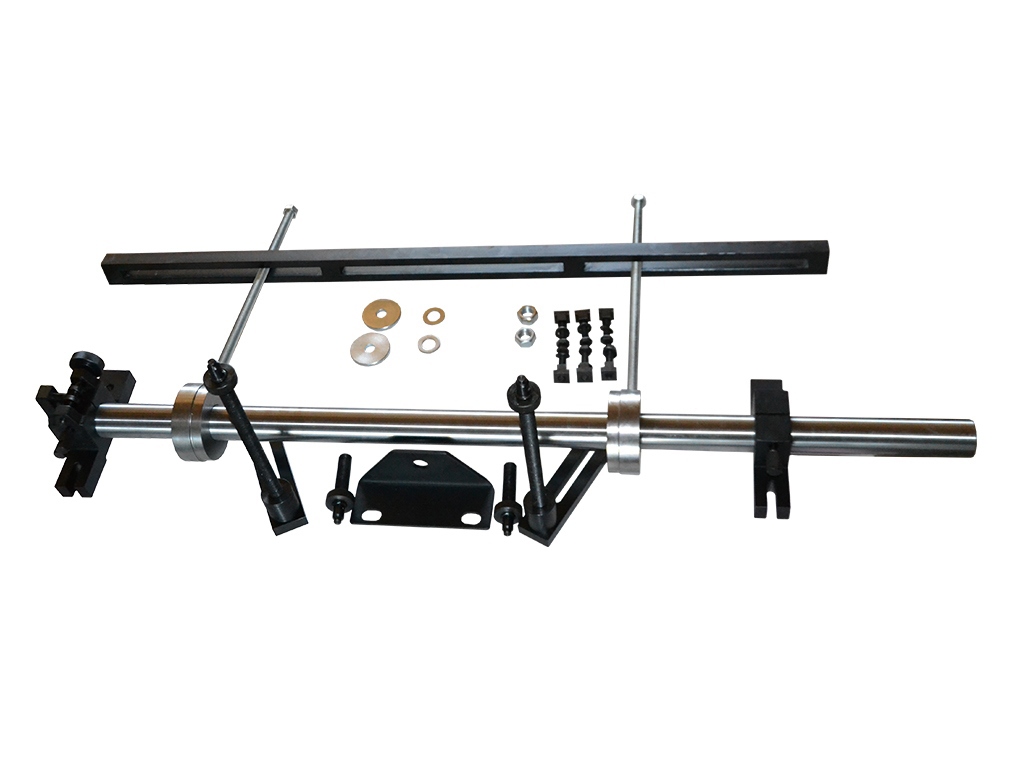

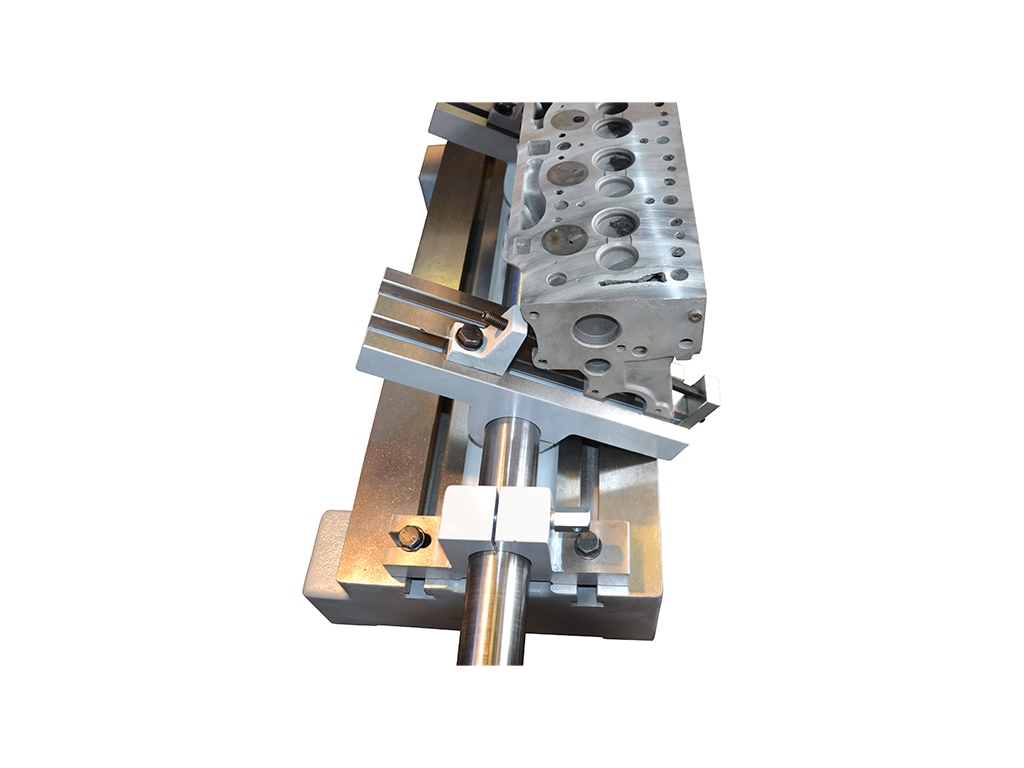

  • Einstellbare Universalspannvorrichtung für Zylinderköpfe (mit Parallelauflagen)

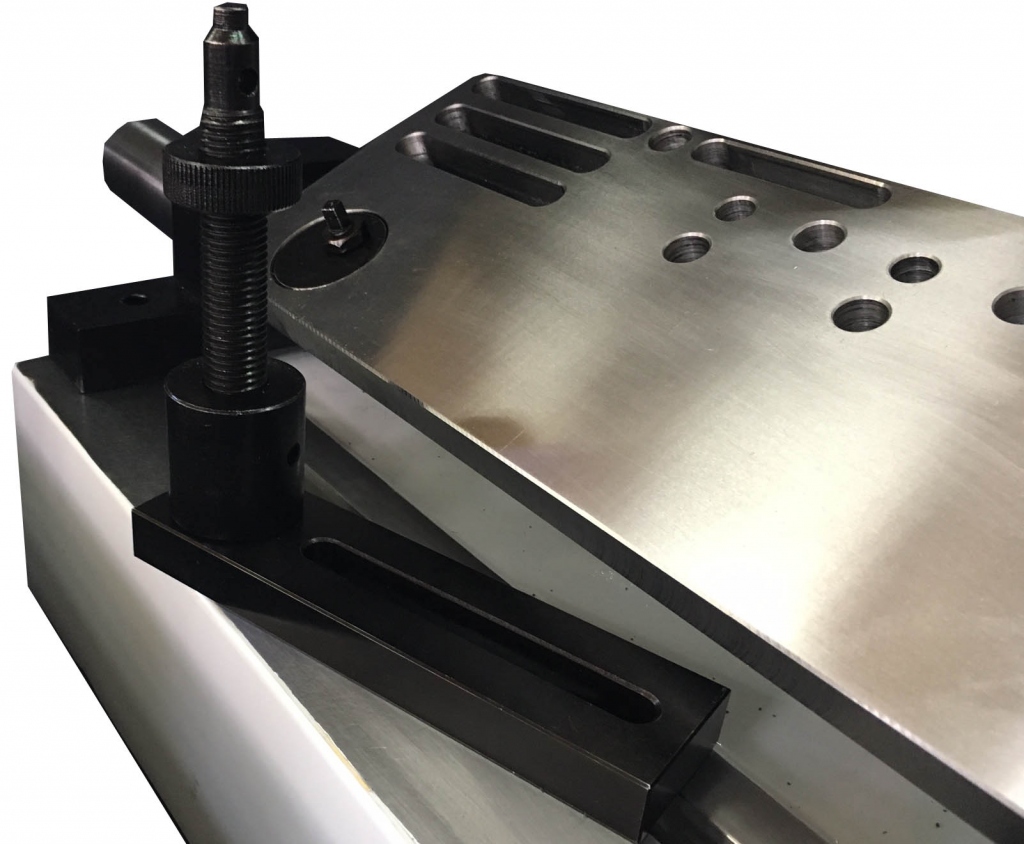

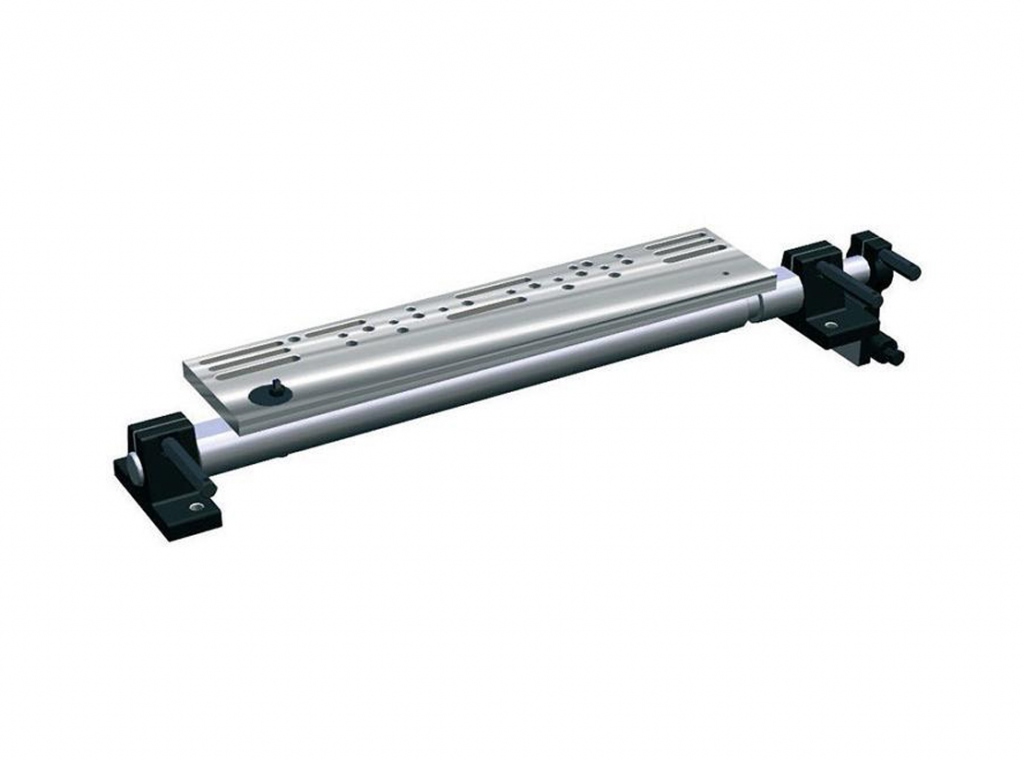

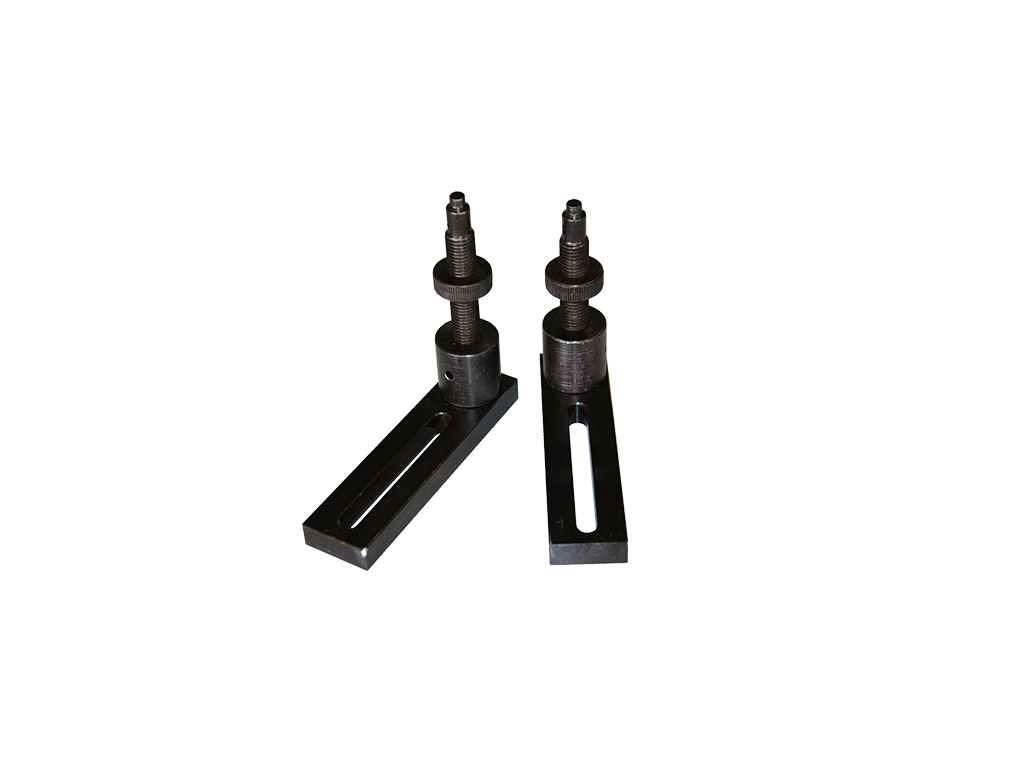

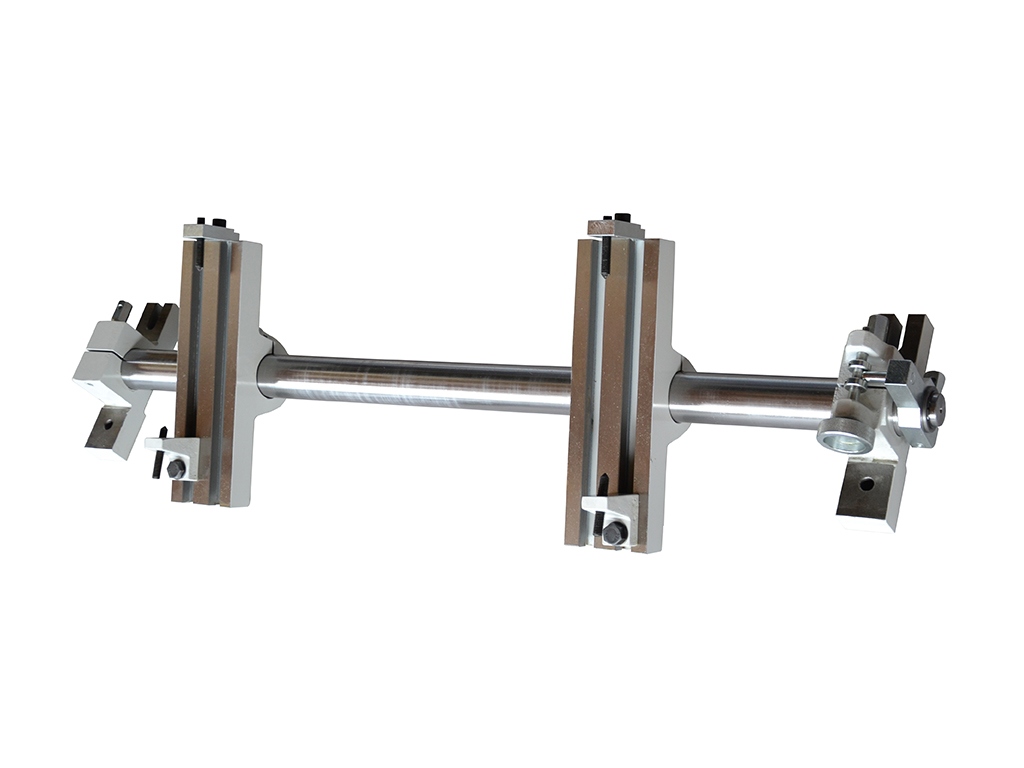

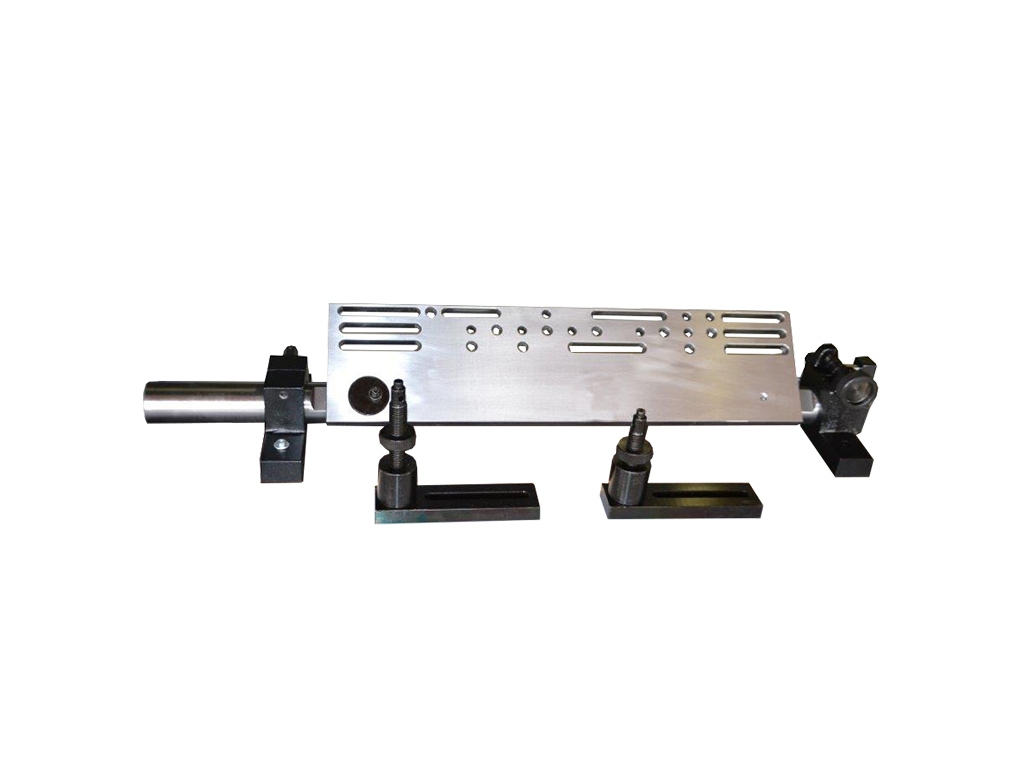

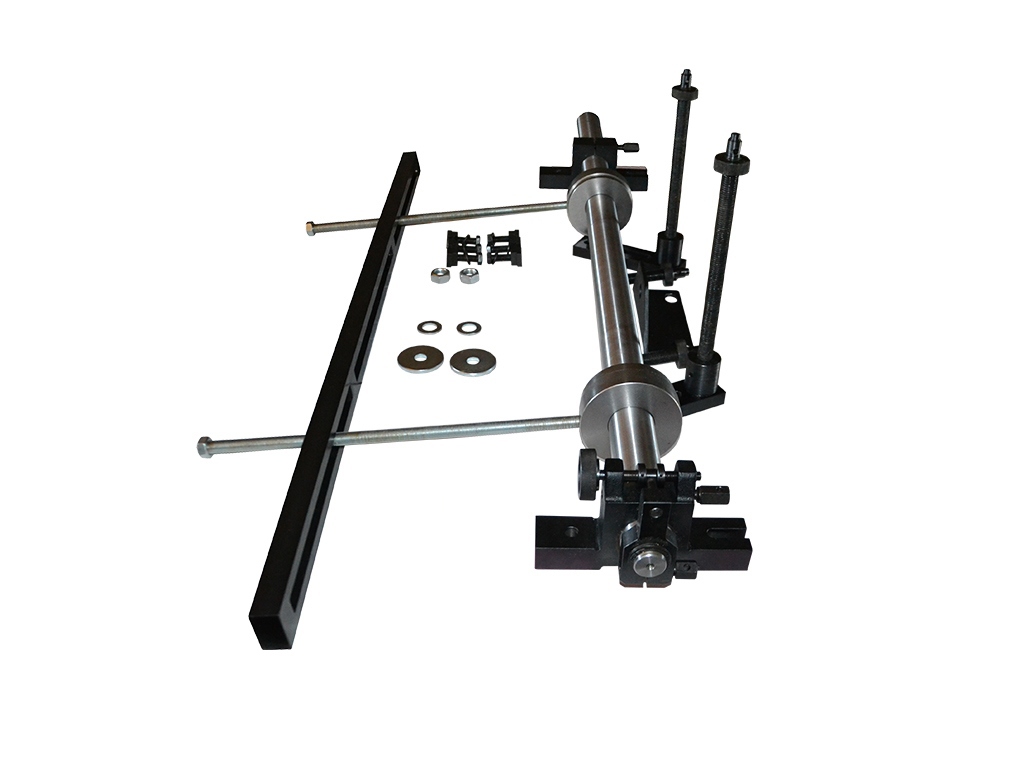

  • Verstellbare Universalaufspannvorrichtung für Zylinderköpfe (mit Aufspann-Stahlplatte), komplett mit 2 verstellbaren Buchsen

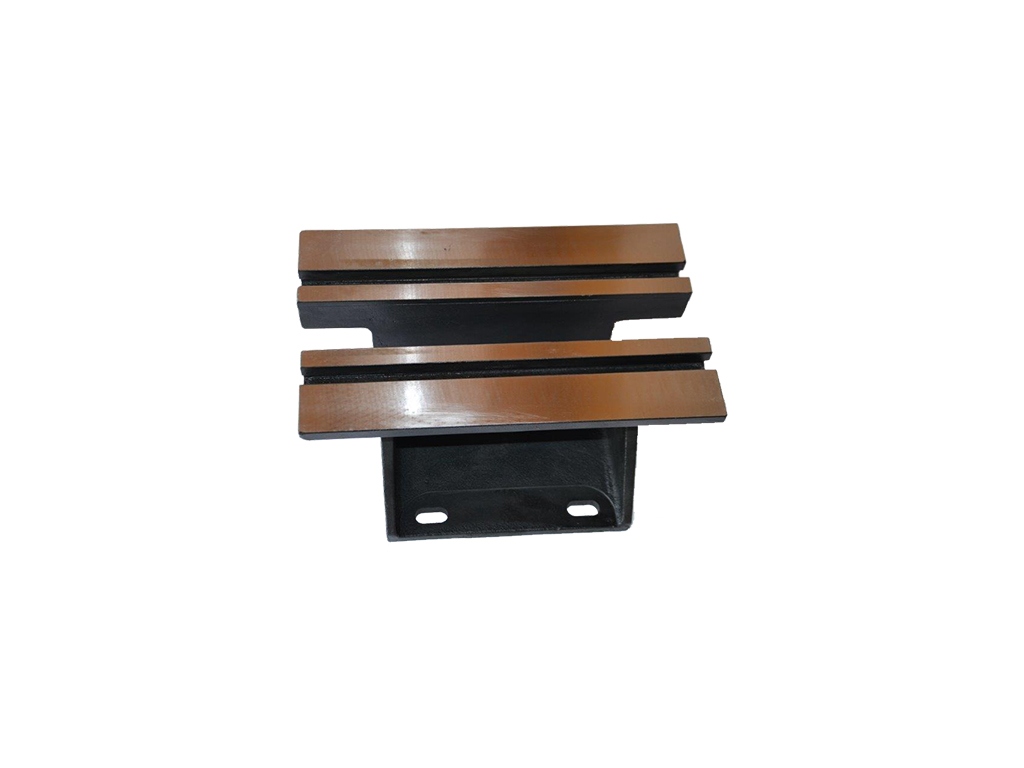

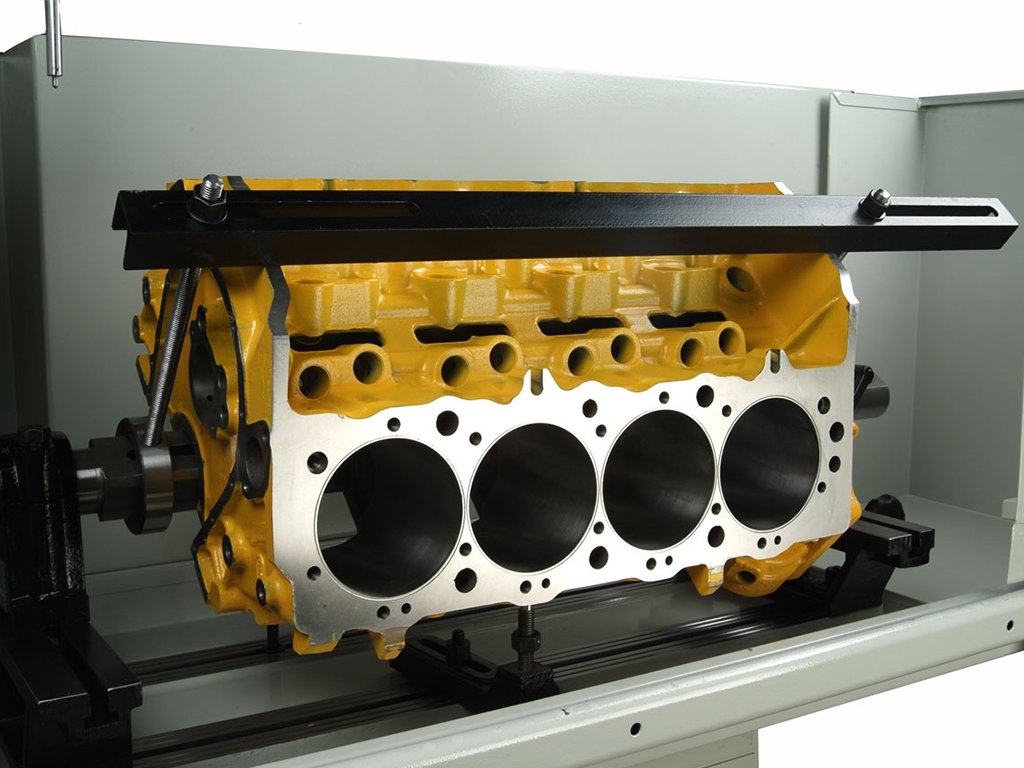

  • V-Block einstellbare Universalhalterung
  • Schwungrad-Schleifvorrichtung mit Topf-Schleifscheibe
  • Motorisch angetriebener Rundtisch Ø 390 mm
