CBN/PCD High Speed Schwenkarm-Planfräsmaschine SG 330M

Stacks Image 10

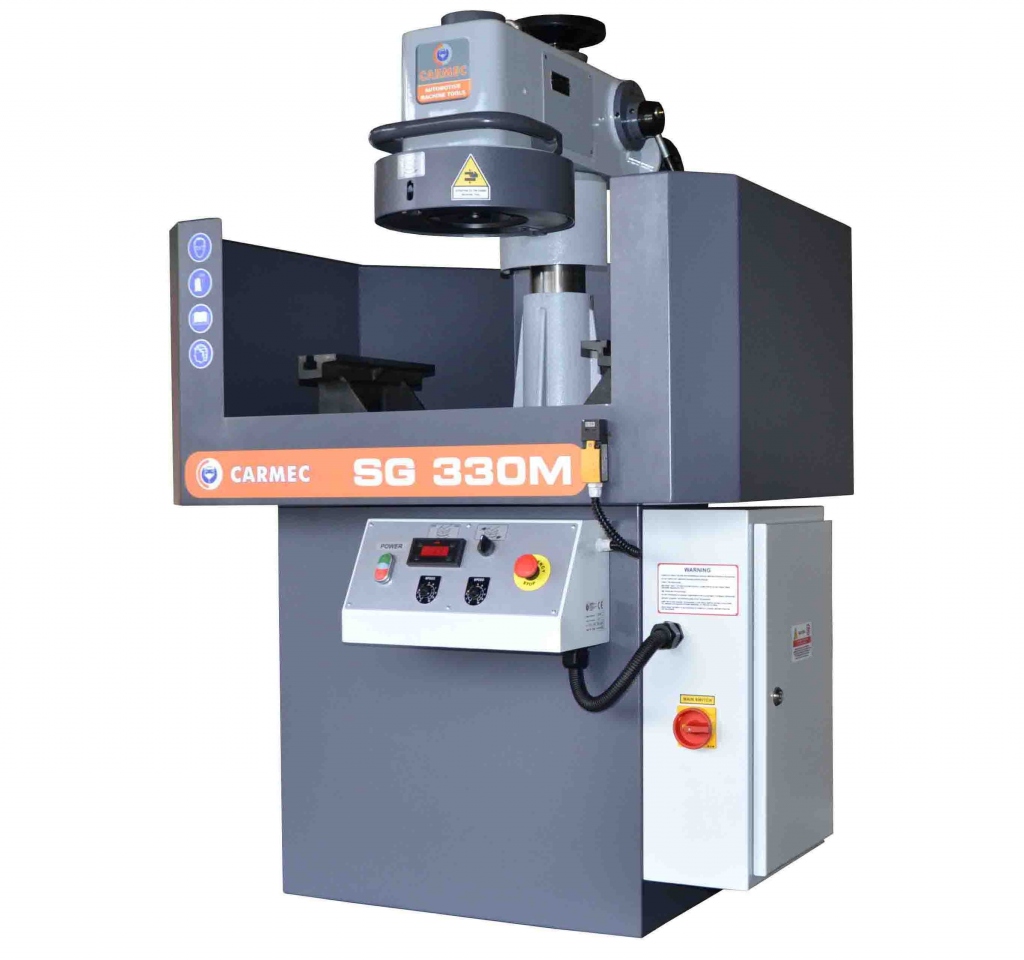

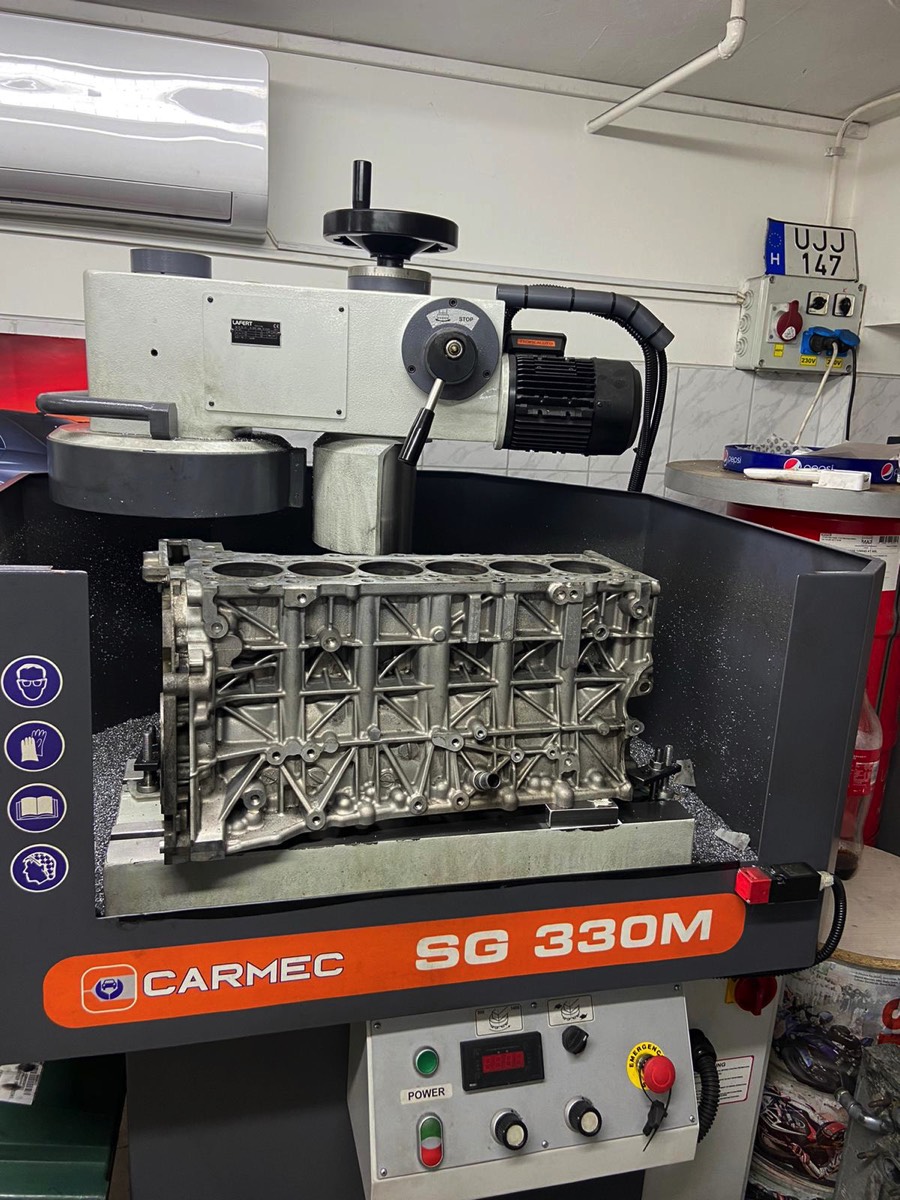

Die SG330M ist eine handliche kleine Schwenkkopf-Flachschleif- und Fräsmaschine für Zylinderköpfe und Motorblöcke von Pkw und leichten Nutzfahrzeugen. Mit variabler Spindeldrehzahl im Kopf eignet sie sich für die Nachbearbeitung von Aluminium-, Guss- und auch Alu-/Vorkammer-Zylinderköpfen. Die Maschine verfügt über einen variablen Vorschub des Schleifspindelstocks in der horizontalen Bewegung und manuell in der vertikalen Bewegung.

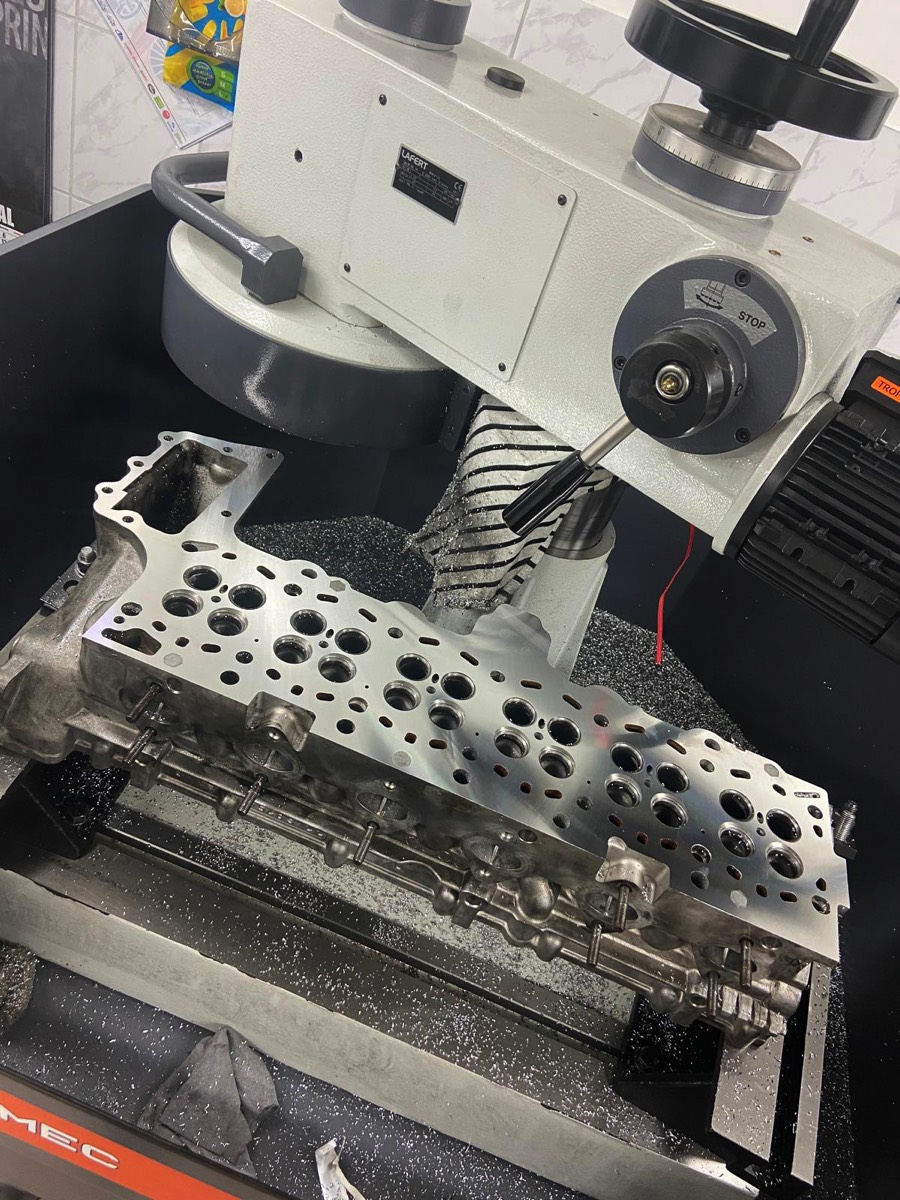

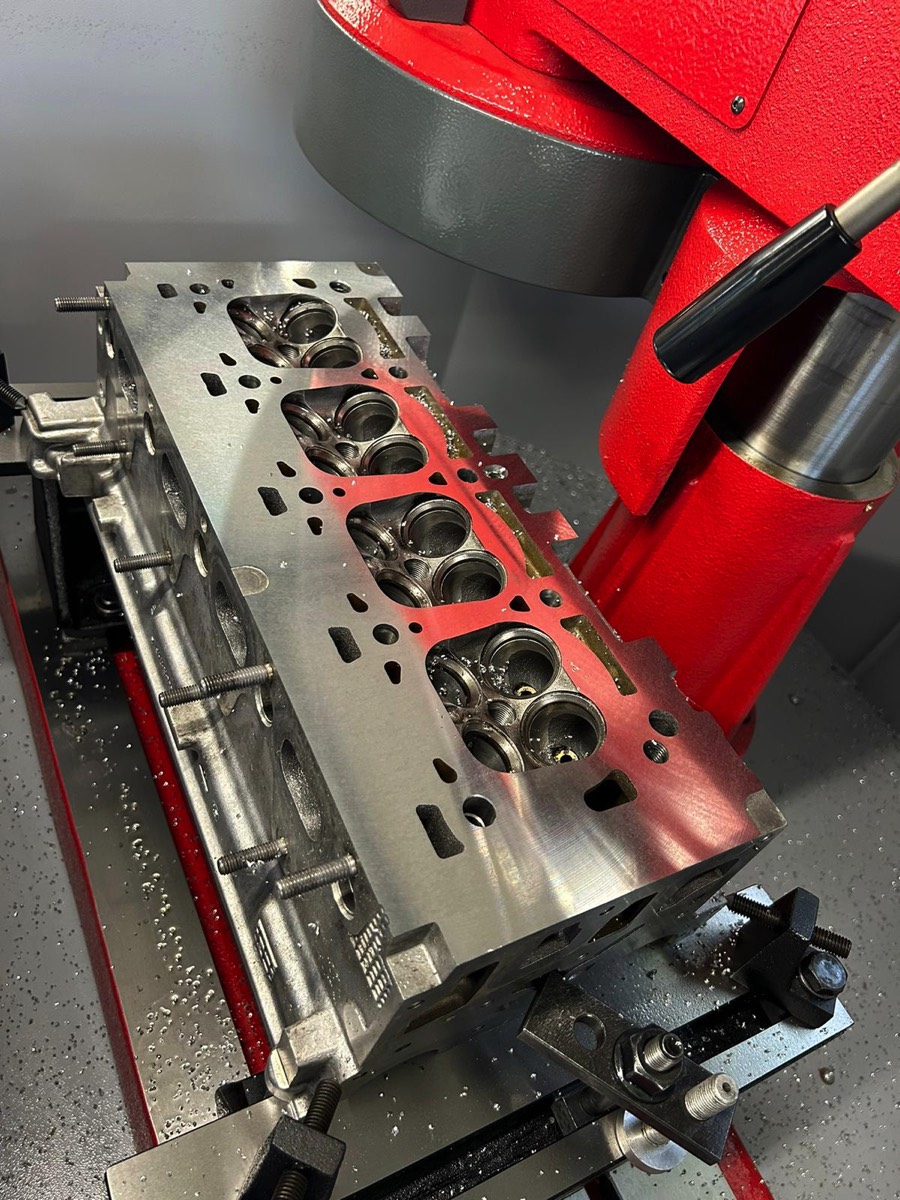

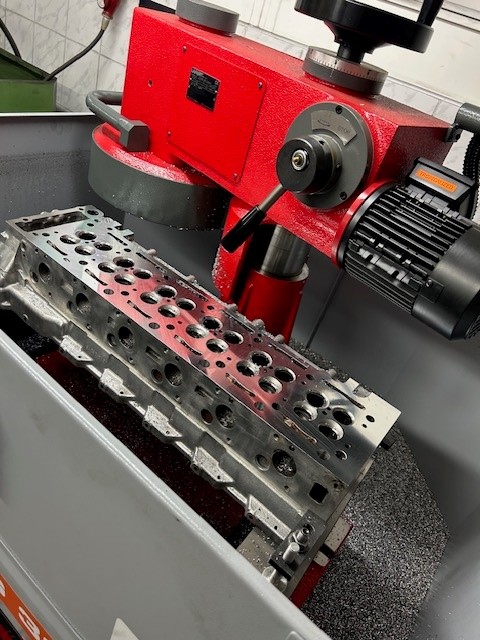

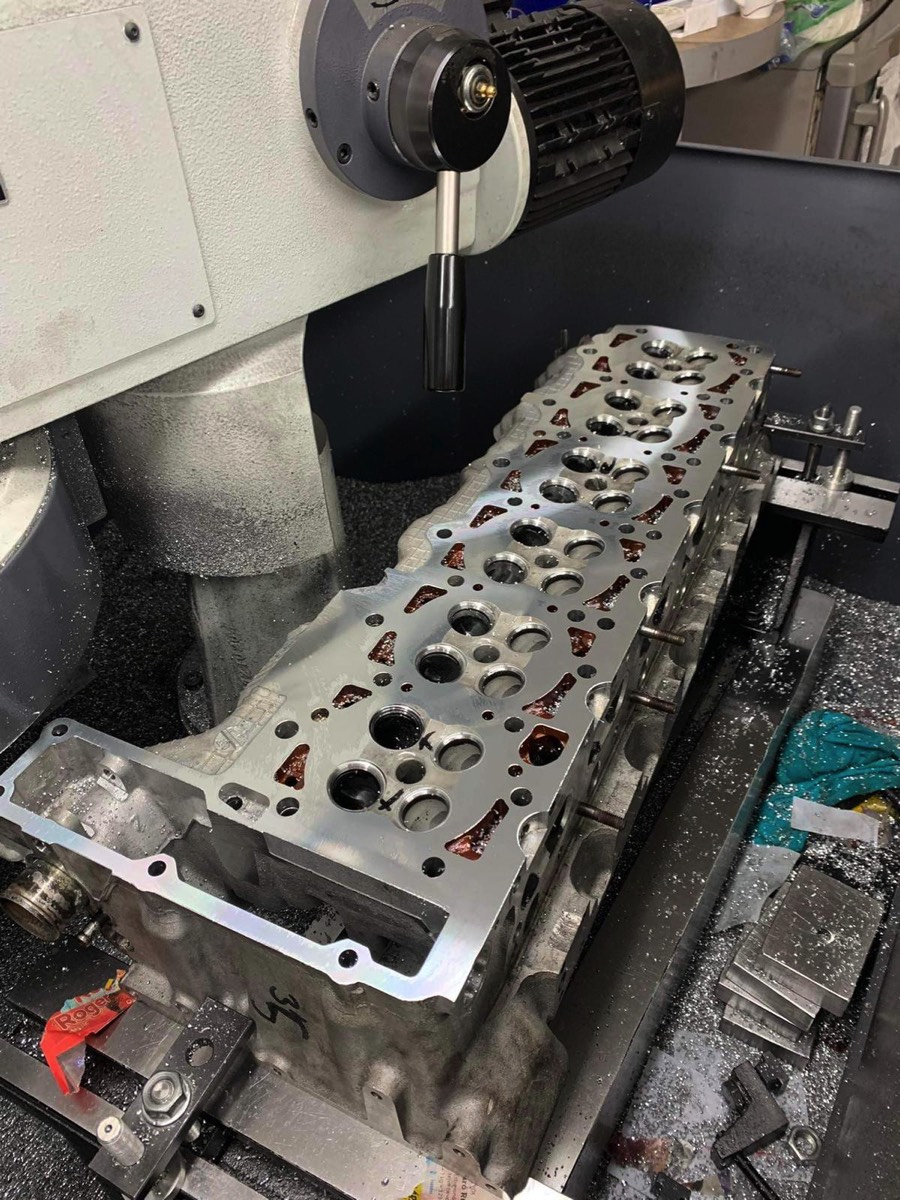

Mit der SG330M können Sie Zylinderköpfe aus Gusseisen, Aluminium und Dieselköpfe mit Stahlvorkammern bei voller Fräsgeschwindigkeit ohne Kühlmittel bearbeiten!
Dadurch entfällt die zeitaufwendige Reinigung von Schleifschlamm. Der runde Fräser kann gedreht werden, um 50 Schneidkanten freizulegen, bevor ein Wechsel erforderlich ist.

Die robuste Gussbasis und der Arbeitskopf mit Präzisionsführungen gewährleisten eine genaue Bearbeitung von Köpfen und Blöcken.
Tisch und Kopf aus Gusseisen und Präzisionsspindellager sowie alle anderen Merkmale machen die SG330M zu einer der preiswertesten Maschinen der Branche.
Das ausgeprägte Arbeitssystem, bei dem der Kopf vorschiebt und der Tisch steht, bietet eine hohe Arbeitsgenauigkeit und reduziert die Gesamtabmessungen.

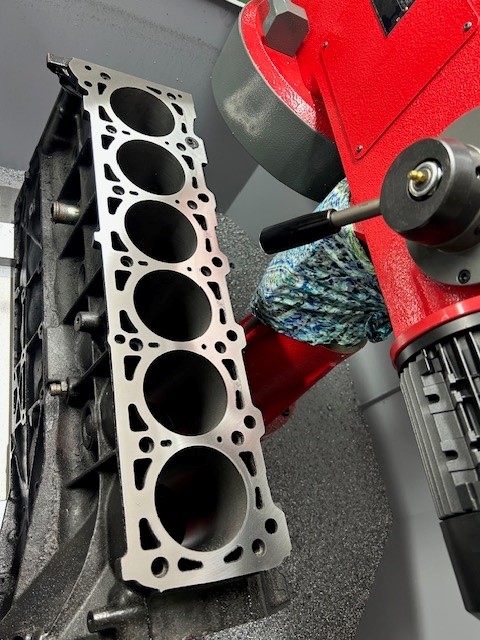

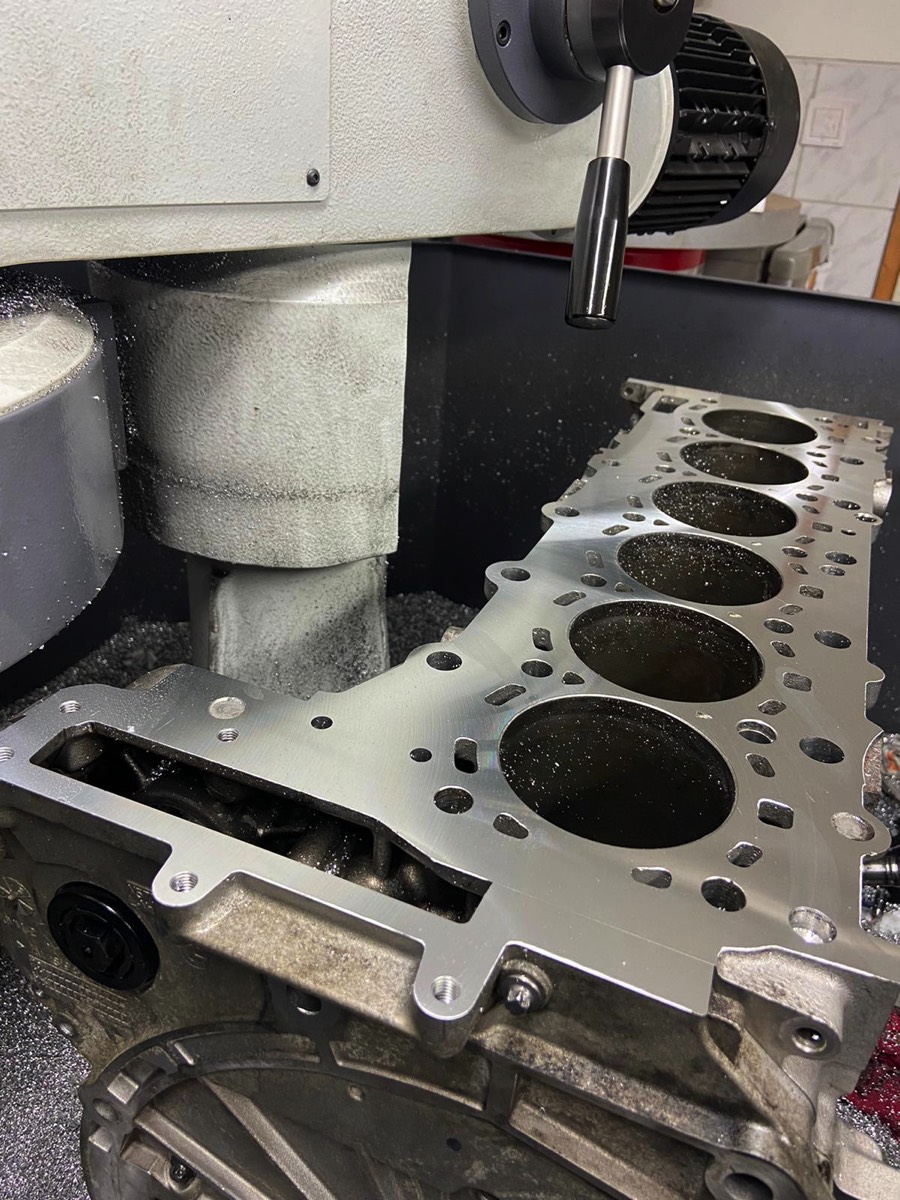

Mit dieser Maschine kann der Bereich der 4 - 6 Zylinder Automotoren abgedeckt werden.

Die Maschine wird komplett mit allen Teilen geliefert:

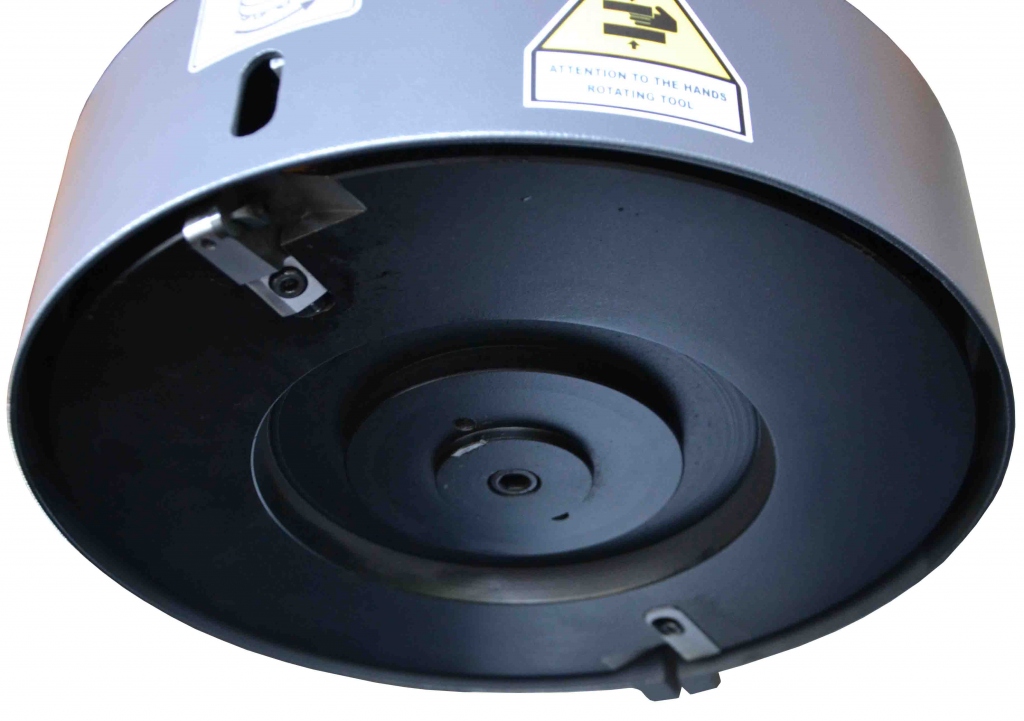

- 330 mm Fräsplatte komplett mit Werkzeughalter und CBN-Einsatz
- variable Kopfspindeldrehzahl
- variable Vorschubgeschwindigkeit
- 2 Parallelauflagen
- Sockel aus Stahlblech
- Spritzschutz

Technische Daten

Tischfläche 295x750 mm
Abstand Tisch zu Schleifkopf 125-340 mm
Vertikaler Verfahrweg Schleifkopf 205 mm
Durchmesser Schleifkopf 330 mm
max. bearbeitbare Fläche 700x180/600x225/500x260/400x285/350x300 mm
Dreihzahl Schleifkopf 900-1400 Upm
Geschwindigkeit Vorschubmotor 190 mm/Upm
Schleifkopf Antriebskraft 1.3-0,55 kw
Antrieb Kopfvorschub (Kopfbewegung) 0.12 kw
Leistung Kühlimittelpumpe 0.11 kw
Voltage - Hz - Phasen 400 V 3Ph 50 Hz
Voltage - Hz- Phase 230 V 3Ph 50 Hz
Abmessungen (BxLxH) 1100x1100x1560(h) mm
Versandverpackung Abm. 1200x1200x1550(h) mm
Gewicht, netto 430 kg
Gewicht, mit Verpackung 550 kg

Standardzubehör

  • Nur einphasige Ausführung (Spannung und Frequenz angeben)

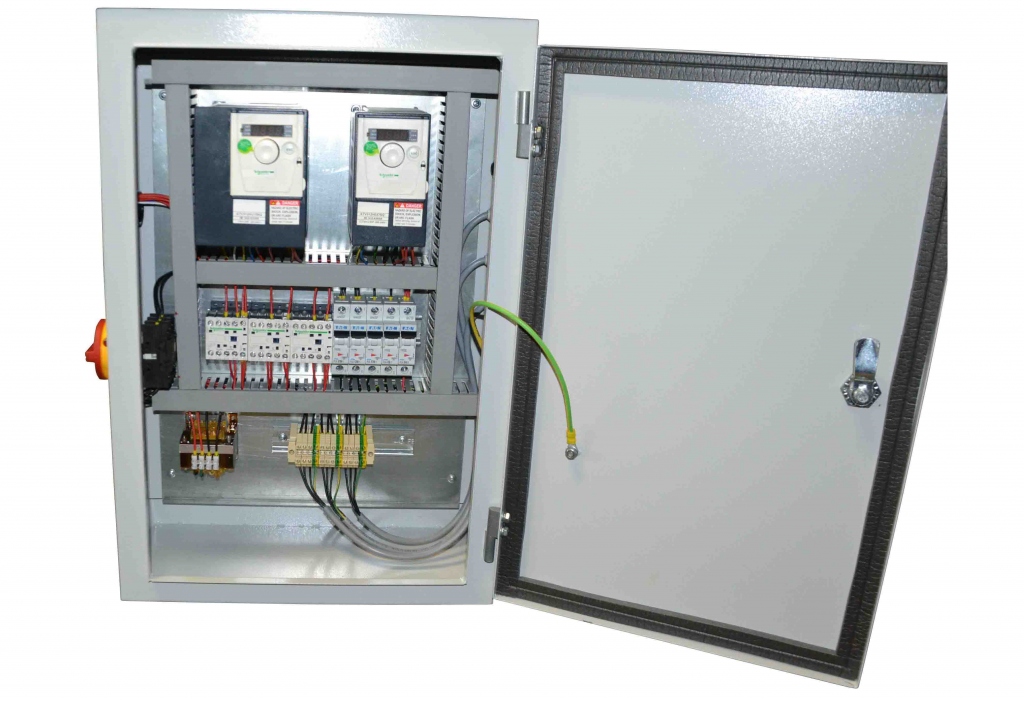

  • Elektrische Niederspannungssteuerung (24V)
  • Variable Geschwindigkeit des Fräskopfes, komplett mit Digitalanzeige
  • Variable Geschwindigkeit des Kopfvorschubs
  • CBN / PCD Fräsplatte Ø 330mm (13")

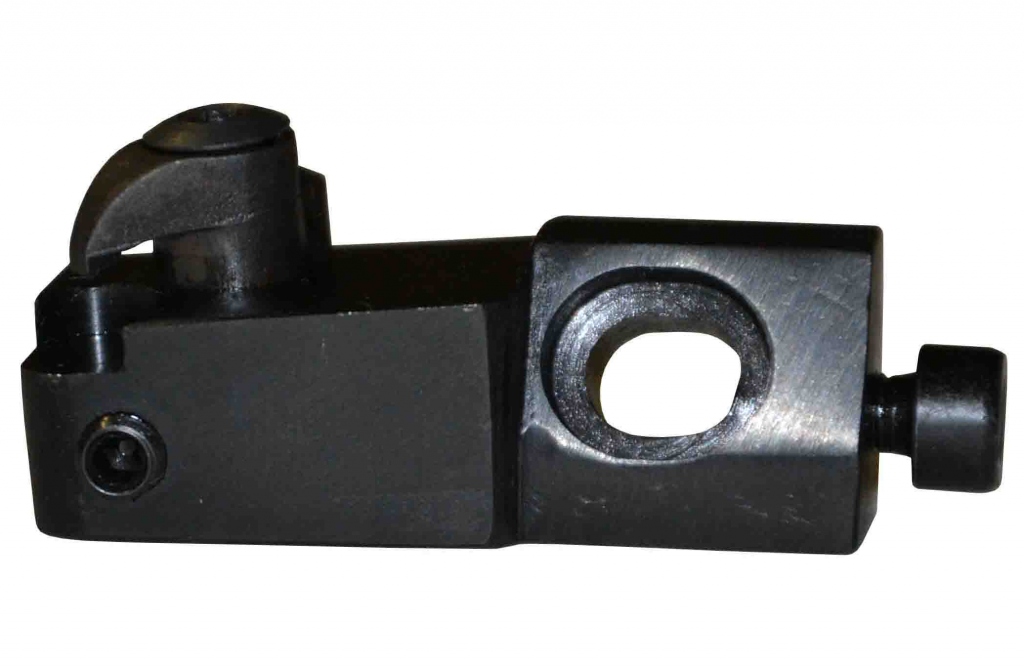

  • Spezial-Patronenhalter für runde CBN-Einsätze, Ø 9,52mm (3/8")
  • 9,52mm (3/8") Doppelseitige CBN-Rundplatte für Hochgeschwindigkeitsfräsen auf Gusseisen
  • 2 Parallelauflagen 352 x 140(h) mm
  • Satz Bolzen, Muttern und Befestigungsbügel
  • Metall-Unterschrank
  • Stahlschutzgitter mit Schild
  • Satz Service-Werkzeuge
  • Gebrauchsanweisung
  • Lackiert in den grauen Standardfarben RAL 7040 und RAL 7015
  • Aufpreis für andere Farben auf Anfrage möglich.
