COMEC ACF200 CNC

Stacks Image 15

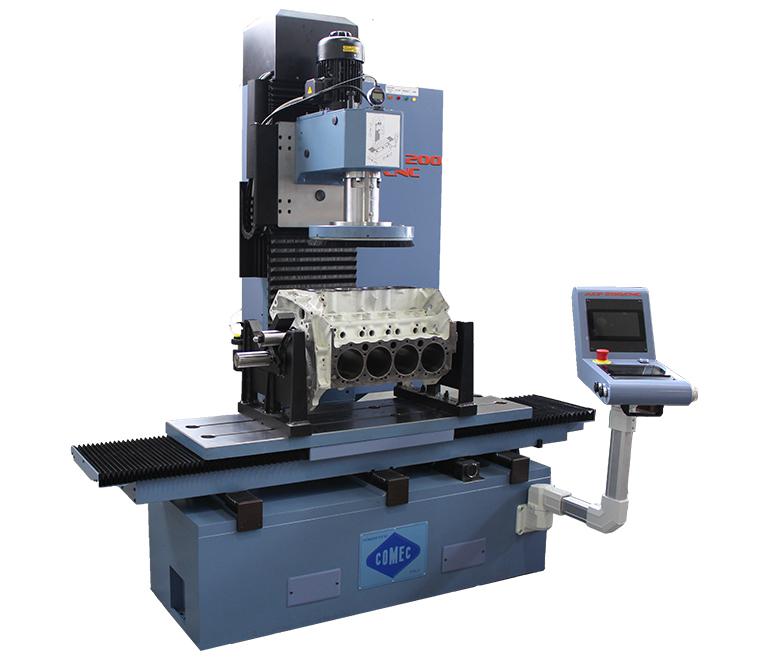

Comec ACF200 CNC-Zylinder-Bohr- und Oberflächenbearbeitungsmaschine. Für die Revision von Motorblöcken von PKW und LKW. Es kann nützlich sein, dass verschiedene Operationen auf einer einzigen Maschine stattfinden können. Die 2 wichtigsten Operationen sind Bohren und Planschleifen.


Die Comec ACF200 CNC Bohrmaschine kombiniert diese beiden wichtigsten Operationen in einer Maschine! Dank der CNC-Steuerung ist dies nun auch vollautomatisch, schnell und extrem genau.
Die Einführung von hochinnovativen Lösungen macht diese Maschine noch schneller und praktischer in der Anwendung. Natürlich ist diese Maschine sehr robust und äußerst präzise, was zu einem hochwertigen Endprodukt führt.
Stacks Image 25
Stacks Image 51
Stacks Image 59
Stacks Image 90
Technische Daten
Bohrbereich 30-170 mm
Max. vertikaler Verfahrweg des Kopfes 700 mm
Min-Max Abstand vom Kopf zum Tisch 370-1020 mm
Abstand zwischen Spindel C/L und Säule 290 mm
Tischfläche 1340x370 mm
Max. Längsverschiebung des Tisches 1200 mm
Max. Tisch-Querverschiebung 200 mm
Einstellbare Spindeldrehzahl 75-850 U/min
Einstellbarer Bohrvorschub 0-3000 mm/min.
Einstellbarer Tischvorschub 0-3000 mm/min.
Leistung des Spindelmotors 1,5 kW
Leistung des Eilgangmotors 1,27 N/m
Motorleistung Tisch- und Verfahrvorschub 1,27 N/m
Leistung des Eilgangmotors 0,37 kW
Leistung des Tischvorschubmotors 0,55 kW
Abmessungen (LxBxH) 2045x1245x2175 mm
Gewicht 1540 kg

Standardausstattung

  • Numerische Computersteuerung mit LINUX-Betriebssystem und ARMv8-CPU-Prozessor
  • Präzisions-Kugelgewindetriebe auf 3 Achsen
  • Bewegungen über Linearschienen auf 3 Achsen
  • Bürstenlose Motoren auf 3 Achsen, gesteuert durch CNC

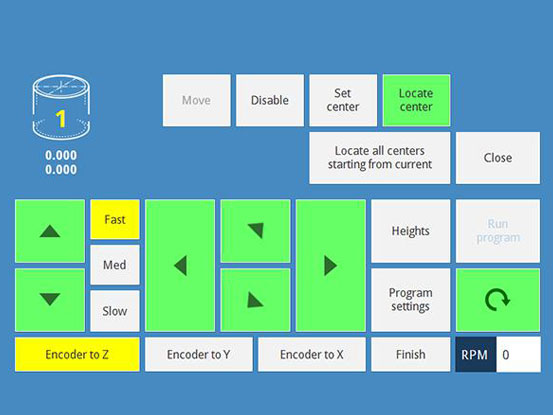

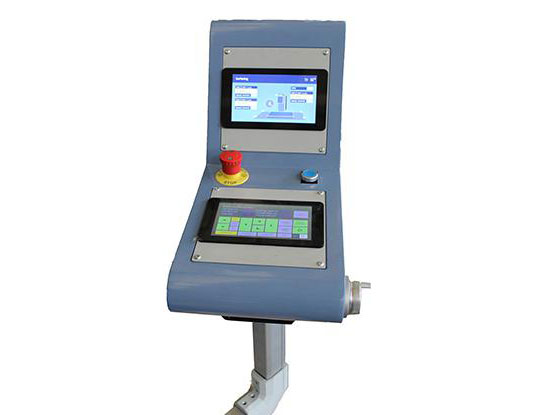

  • Schwenkarm-Bedienfeld mit doppeltem Touchscreen
  • Elektronisches Handrad für die manuelle Verschiebung auf 3 Achsen (schnelle, mittlere und feine Geschwindigkeiten)
  • Vollautomatische und programmierbare Arbeitsmodi für Bohr- und Fräsoperationen
  • WI-FI- und LAN-Verbindungen für Support und Service
  • PV0160 Parallelauflagen
  • PV0021 große Spannpratzen (2 Stk.)
  • PV0022 kleine Spannpratzen (4 Stk.)
  • Schlüsselsatz
  • Gebrauchsanweisung
