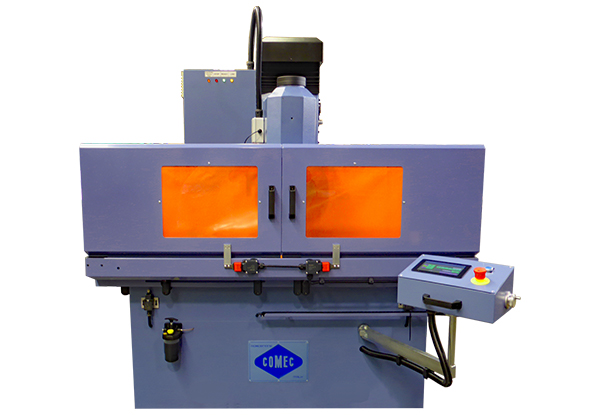

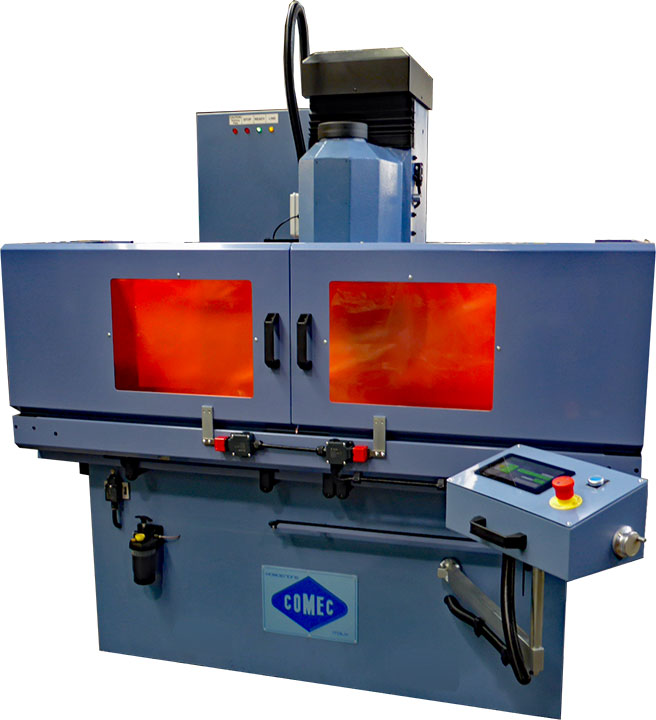

COMEC RP1000 CNC


Stacks Image 120
Die RP 1000 CNC ist eine Planmaschine für Zylinderköpfe und Motorblöcke von Pkw und Lkw sowie für alle ebenen Flächen, die eine maximale Genauigkeit der Kontaktflächen erfordern.

Alle Maschinenteile, wie das Gestell, der Tisch, die Säule und der Kopf, sind aus breit verripptem Gusseisen gefertigt und bieten dadurch eine hohe Steifigkeit und Robustheit.
Der Tischvorschub erfolgt über eine Kugelumlaufspindel, die auch bei langsamen Vorschubgeschwindigkeiten äußerst präzise arbeitet. Ein Frequenzumrichter, der die Spindel steuert, ist an den Getriebemotor angeschlossen, um verschiedene Vorschubgeschwindigkeiten zu ermöglichen, die mit einem Potentiometer in weiten Grenzen eingestellt werden können.
Ein weiterer Frequenzumrichter regelt die Spindeldrehzahl, um jederzeit die ideale Schnittgeschwindigkeit für die verschiedenen Schneidsysteme zu erreichen, wie z.B. die Schleifsektoren für das Schleifen von Guss- oder Aluminium-Zylinderköpfen mit Vorkammern, das Werkzeug für das Aluminium-Resurfacing oder der CBN-PCD-Messerkopf für das Hochgeschwindigkeits-Fräsen.

Diese Maschine ist CNC-gesteuert

Für eine einfache und sichere Bedienung der Maschine befinden sich alle Informationen und Steuerbefehle auf einem drehbaren Bedienfeld mit Touchscreen, das an jeden Bediener angepasst werden kann. Um ein effizientes Produkt zu liefern, umfasst die Standardausrüstung der Maschine außerdem die schnelle Bewegung des Kopfes, ein effizientes Kühlsystem mit Absetzbecken und eine Abrichtvorrichtung mit Diamantabrichter. Auf Anfrage ist auch nützliches Zubehör erhältlich, wie z.B. die verstellbare Aufspannvorrichtung für Zylinderköpfe, der V-Block-Montagesatz, der drehbare Stützteller für das Schleifen von Schwung-, Kupplungs- oder Bremsscheiben.

Stacks Image 142
Stacks Image 150
Stacks Image 158
Stacks Image 177
Stacks Image 185
Stacks Image 193
Stacks Image 169
Technische Daten
Tisch Verfahrweg 1070 mm
max. Werkstücklänge 895 mm
max. Werkstückbreite 355 mm
min.-max. Werkstückhöhe 125-545 mm
nutzbare Tischfläche 920x210 mm
Durchmesser Fräskopf 358 mm (14")
variabler Fräsdrehzahl 300 - 1500 UpM
variabler Tischvorschub 0 - 1500 mm/min
Fräsmotor 4.00 kW (M 2.20 kW)
Tischvorschubmotor 0.75 kW
Eilgang-Motor 0.18 kW
Kühlmittelpumpe 0.10 kW
Abmessungen (LxBxH) 1680x1140x1850 mm
Gewicht 1015 kg

Standardausstattung

  • Kugelumlaufspindel für den Vorschub von Tisch und Kopf, komplett mit Geschwindigkeitsregler
  • Ø 358 mm Messerkopf mit CBN-Einsatz

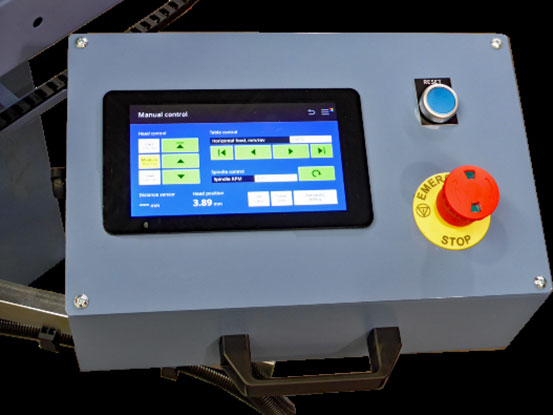

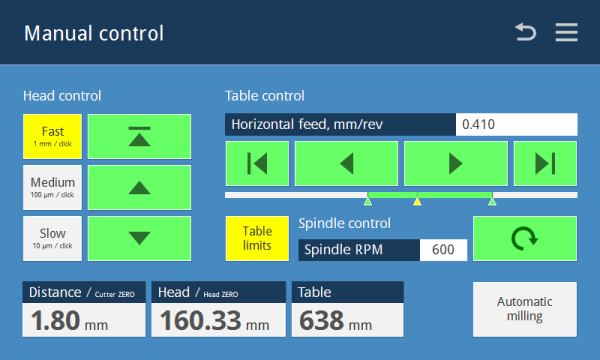

  • CNC-Bedienfeld mit Touchscreen

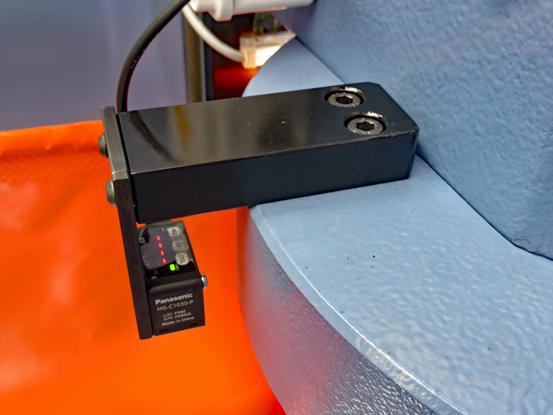

  • Lasersensor zur Abtastung des Werkstücks
  • Graphisches Oberflächenprofil

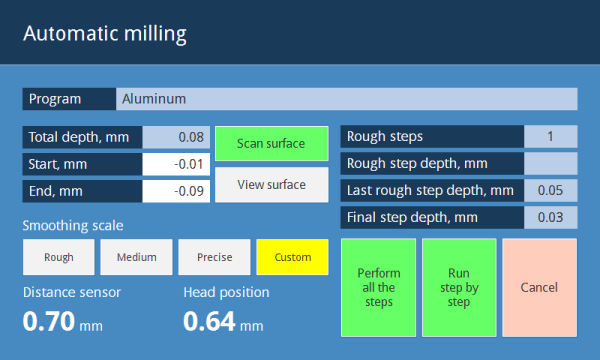

  • Vollautomatischer Zyklus

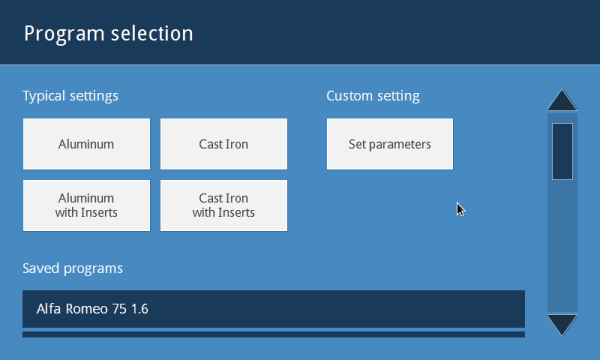

  • Datenbank mit vorinstallierten Arbeitszyklen und der Möglichkeit, diese zu personalisieren
  • Geschätzte Zykluszeit
  • Schutzvorrichtung mit Schiebetüren
  • Parallelauflagen
  • Große Spannpratzen (2 Stück)
  • Kleine Spannpratzen (4 Stk.)
  • Bettbahnöl für Führungen
  • Schlüsselsatz
  • Gebrauchsanweisung
