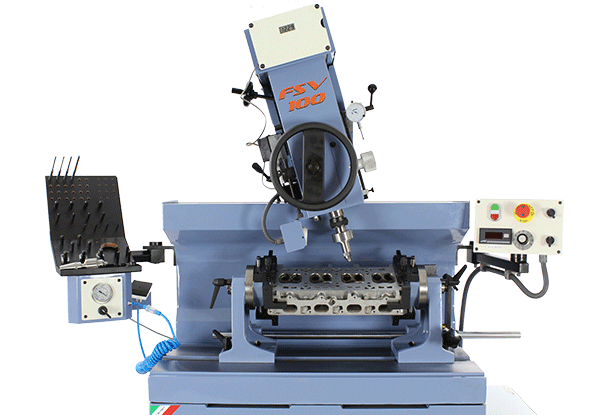

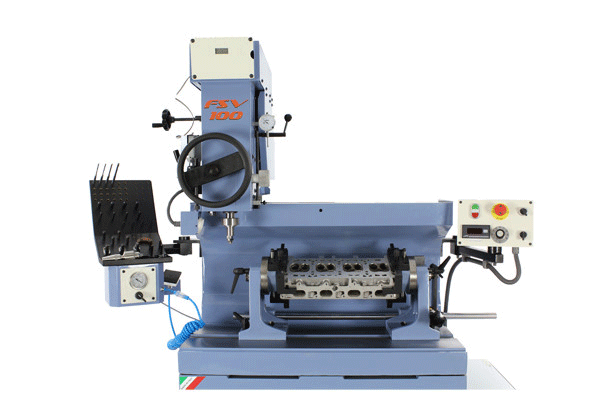

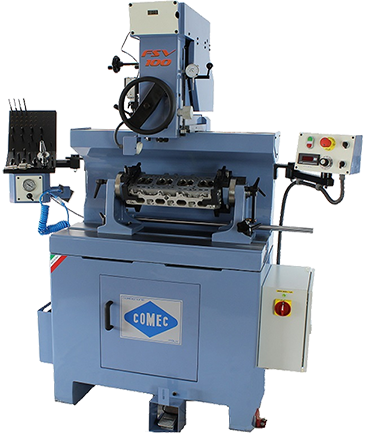

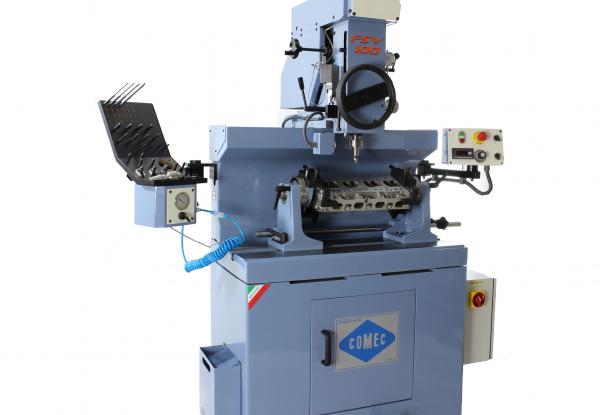

COMEC FSV100
Der Bearbeitungskopf kann durch das Luftkissen, auf dem er sich bewegt, sehr leicht bewegt werden. Dadurch kann der Kopf sehr schnell und genau positioniert werden, um den Piloten in der Ventilführung zu platzieren.

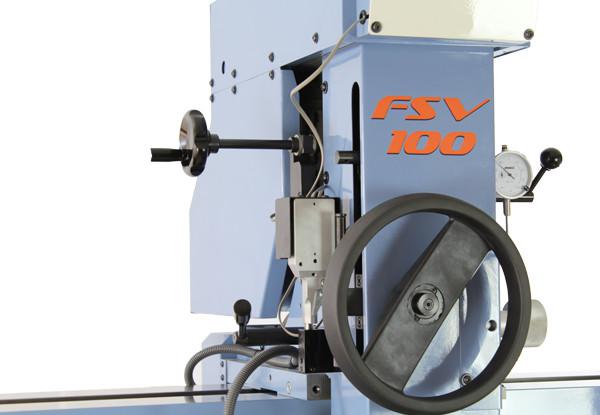

Der feste Steuerkopf in Kombination mit dem Werkzeugkopf auf einem Kugeladapter garantiert eine schnelle und korrekte Ausrichtung und Zentrierung. Dank des grossen Zustellrades und des mikrometrischen Feineinstellknopfs wird eine perfekte Werkzeuggeschwindigkeit gewährleistet.

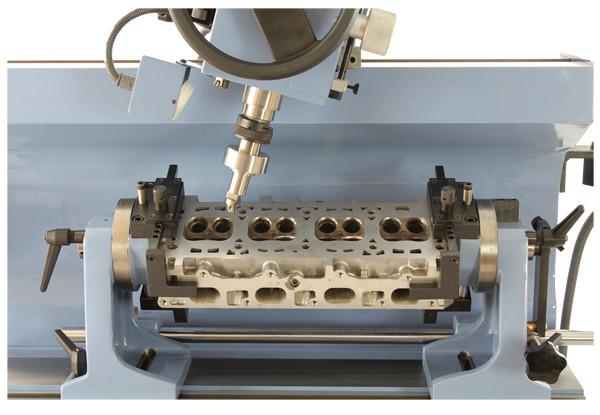

Werkzeugvibrationen werden durch die starre Struktur der 360° drehbaren Aufspannvorrichtung verhindert. Das Ergebnis ist eine hohe Bearbeitungsqualität. Die Montage und Befestigung des Zylinderkopfes kann sehr einfach und schnell erfolgen. Die Einstellung erfolgt über das mikrometrische Einstellhandrad mit digitaler Anzeige.

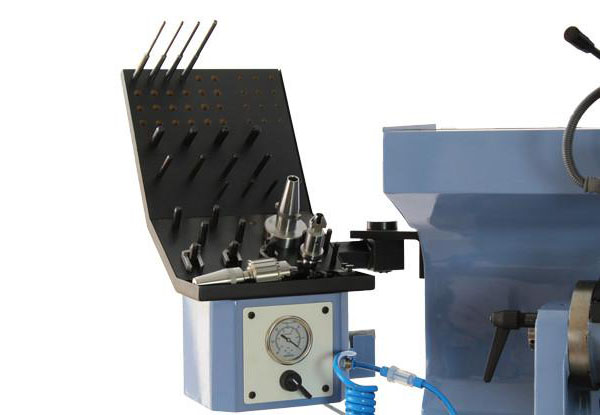

Diverses praktisches Zubehör, wie der Vakuumtester, eine helle LED-Maschinenleuchte, Werkzeughalter und die Ablageschublade gehören zur Standardausstattung.
| Technische Daten | |
|---|---|
| Maximale Abmessungen des Zylinderkopfs (LxBxH) | 746x228x150 mm |
| Ventilsitz-Durchmesserbereich | 14÷76 mm |
| Durchmesser der Spindel | 56 mm |
| Spindeldrehzahl | ISO 30 |
| Spindeldrehzahl (Bereich) | 0-500 RPM |
| Leistung des Spindelmotors | 0,55kW |
| Spindelweg/Hub vertikal | 180 mm |
| Verfahrweg des Arbeitskopfes Horizontal-Luft-Schwimmer/Luft-Klemme | 736 mm |
| Verfahrweg des Arbeitskopfes In/Out-Airfloot/Airclamp | 50 mm |
| Neigung des Arbeitskopfes (beiderseits des vertikalen Nullpunkts) | ±15° |
| Maximaler Abstand vom Tisch zur Spindel | 473 mm |
| Arbeitsluftdruck | 6 bar |
| Abmessungen (LxBxH) | 100x1170x2210 mm |
| Gewicht | 710 kg |
Standardausstattung
- Arbeitskopf auf Luftkissen für leichte Positionierung
- Luftdruckfilter/Regler
- Universelle 360-Grad-Roll-Over-Zylinderkopfaufspannvorrichtung
- Einstellbarer Spannsatz für spezielle Zylinderköpfe
- Gehärtete Spindel mit kegelförmigem Werkzeughalter
- Stufenlos einstellbare Spindeldrehzahl
- Einstellbarer Endhub
- Elektronische Wasserwaage mit Ablesung
- Messuhr zur Messung der Schnitttiefe
- APM100 Adapter für Kugelkopfantrieb
- TH0375 Werkzeughalterdorn für 9,52 mm Piloten
- CUT2000 Einsatzwerkzeughalter (18-30 mm)
- CUT2001 Wendeplattenhalter (28-40 mm)
- CUT2002 Einsatzwerkzeughalter (40-60 mm)
- TSF010 Werkzeug-Einstellvorrichtung
- Vakuumprüfgerät komplett mit Pads
- LED-Beleuchtungssystem
- Schwenkarm-Werkzeugablage Kabinett
- Herausnehmbare Spänewanne
- Schlüsselsatz
- Gebrauchsanweisung
