COMEC FSV120


Stacks Image 16

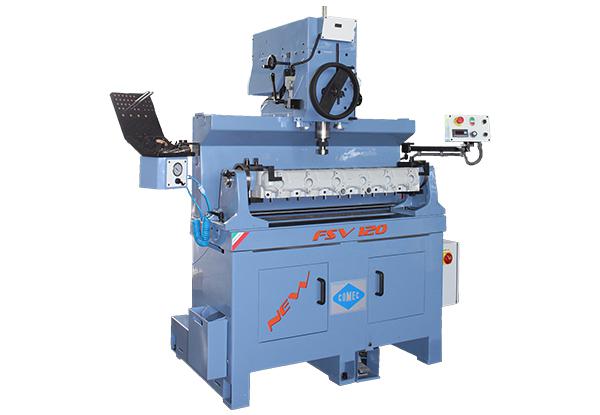

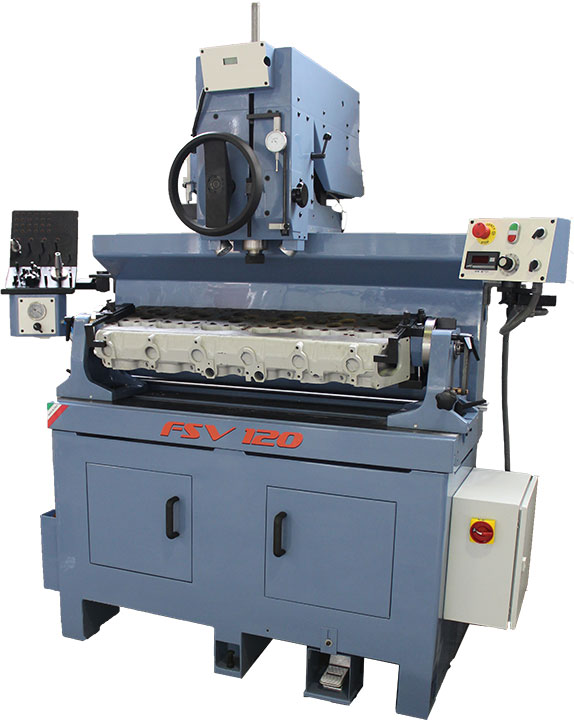

Die Comec FSV120 Sitz- und Führungsmaschine ist speziell für Zylinderköpfe von Lastkraftwagen konzipiert. Die perfekten Endergebnisse sind auf die extreme Benutzerfreundlichkeit und die allseitige Arbeitsgenauigkeit der Maschine zurückzuführen.


Der bewegliche Kopf kann durch das Luftkissen, über das er sich bewegt, sehr leicht bewegt werden. Dadurch kann der Kopf sehr schnell und genau positioniert werden, um den Piloten in der Ventilführung zu platzieren.
Der feste Steuerkopf in Kombination mit dem Werkzeugkopf auf einem Kugeladapter garantiert eine schnelle und korrekte Ausrichtung und Zentrierung. Dank des schnellen Vorderrads und des mikrometrischen Feineinstellknopfs wird eine perfekte Werkzeuggeschwindigkeit gewährleistet.

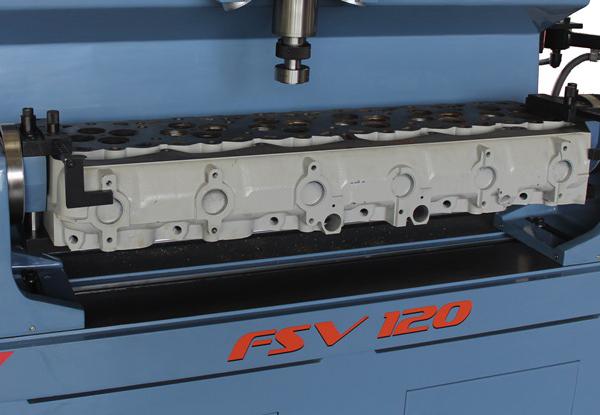

Werkzeugvibrationen werden durch die starre Struktur der 360° drehbaren Aufspannvorrichtung verhindert. Das Ergebnis ist eine hohe Bearbeitungsqualität. Die Montage und Befestigung des Zylinderkopfes kann sehr einfach und schnell erfolgen. Die Einstellung erfolgt über das mikrometrische Einstellhandrad mit digitaler Anzeige.
Diverses praktisches Zubehör, wie der Vakuumtester, eine helle LED-Maschinenleuchte, Werkzeughalter und die Ablageschublade gehören zur Standardausstattung.
Stacks Image 26
Stacks Image 34
Stacks Image 42
Stacks Image 58
Technische Daten
Maximale Abmessungen des Zylinderkopfs (LxBxH) 1120x304x150 mm
Ventilsitzdurchmesserbereich 14÷76 mm
Durchmesser der Spindel 56 mm
Spindeldrehzahl ISO 30
Spindeldrehzahl (Bereich) 0-500 RPM
Leistung des Spindelmotors 1,5kW
Spindelweg/Hub vertikal 180 mm
Verfahrweg des Arbeitskopfes Horizontal-Luft-Schwebebahn/Luftklemme 1340 mm
Verfahrweg des Arbeitskopfes In/Out-Airfloot/Airclamp 50 mm
Neigung des Arbeitskopfes (beiderseits des vertikalen Nullpunkts) ±10°
Maximaler Abstand vom Tisch zur Spindel 473 mm
Arbeitsluftdruck 6 bar
Abmessungen (LxBxH) 1000x1635x2210 mm
Gewicht 1100 Kg

Standardausstattung

  • Arbeitskopf auf Luftkissen für leichte Positionierung
  • Luftdruckfilter/Regler
  • Universelle 360-Grad-Roll-Over-Zylinderkopfhalterung
  • Einstellbarer Spannsatz für spezielle Zylinderköpfe
  • Gehärtete Spindel mit kegelförmigem Werkzeughalter

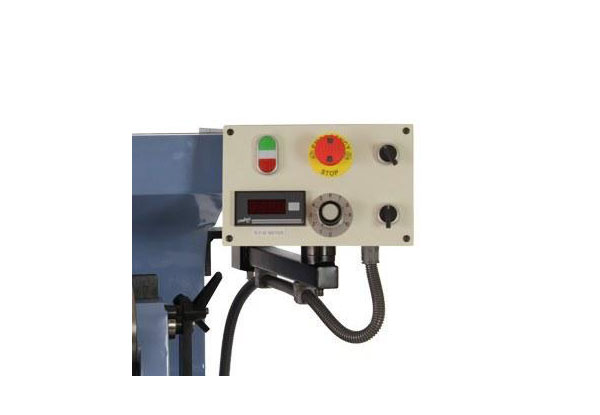

  • Stufenlos einstellbare Spindeldrehzahl
  • Einstellbarer Endhub
  • Elektronische Wasserwaage mit Ablesung
  • Messuhr zur Messung der Schnitttiefe
  • APM100 Adapter für Kugelkopfantrieb
  • TH0375 Werkzeughalterdorn für 9,52 mm Piloten
  • CUT2000 Schneidplattenhalter (18-30 mm)
  • CUT2001 Schneidplattenhalter (26-42 mm)
  • CUT2002 Schneidplattenhalter (40-60 mm)
  • TSF010 Werkzeug-Einstellvorrichtung
  • Vakuumprüfgerät komplett mit Pads
  • LED-Beleuchtungssystem

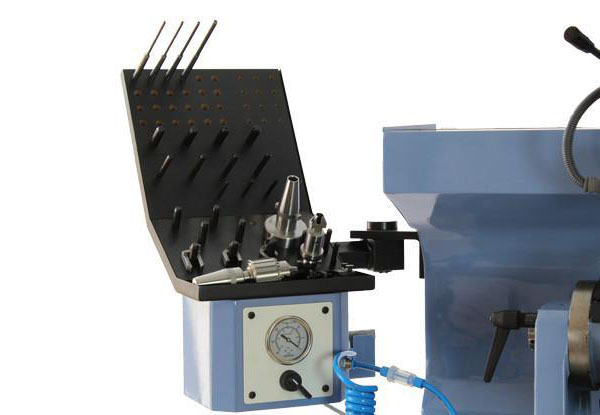

  • Schwenkarm-Werkzeugablage Kabinett
  • Herausnehmbare Spänewanne
  • Schlüsselsatz
  • Gebrauchsanweisung
