VENTILKEGEL-SCHLEIFMASCHINE

RV3000


Stacks Image 43
Stacks Image 35
Stacks Image 16
Stacks Image 19
Stacks Image 81

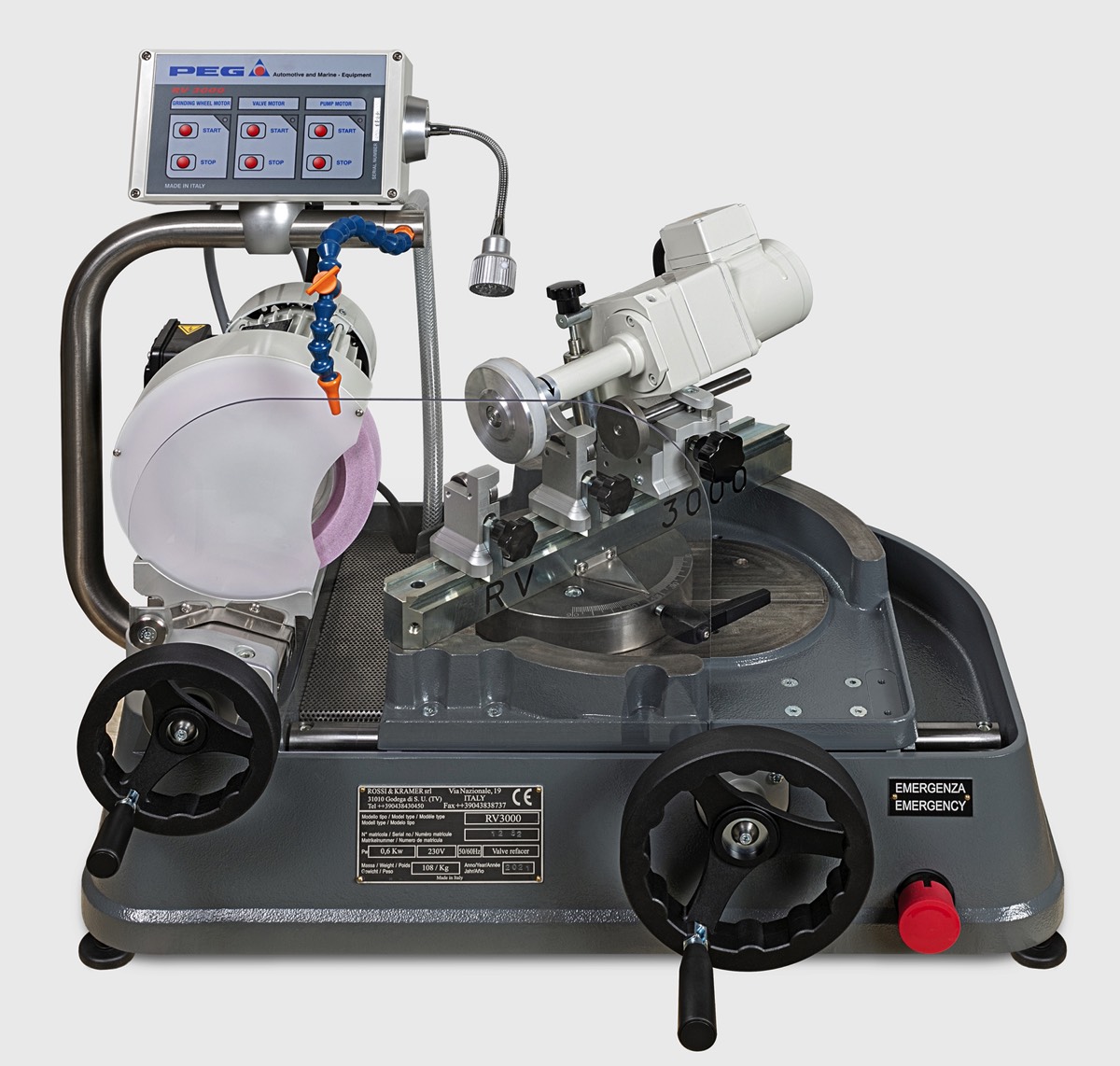

Hochpräzise Centerless Ventilkegel-Schleifmaschine für kleine und mittlere Motoren.
Die Ventilkegel-Schleifmaschine RV 3000 ermöglicht eine hochpräzise, günstige und einfach zu handhabende Möglichkeit im Bereich der Ventil-Schleifarbeit. Anstatt mit den traditionellen Spannzangen oder Kugelspannsystemen zu arbeiten, erfolgt hier die Bearbeitung auf zwei gehärteten Prismen. Dieses Gerät ist ganz einfach zu bedienen und gewährleistet höchster Präzision. Dank dem besonderen Verriegelungssystem des Werkstücks ist es möglich ist es möglich, alle Durchmesser ohne jegliche Umbaumassnahmen sofort zu schleifen.


Stacks Image 27

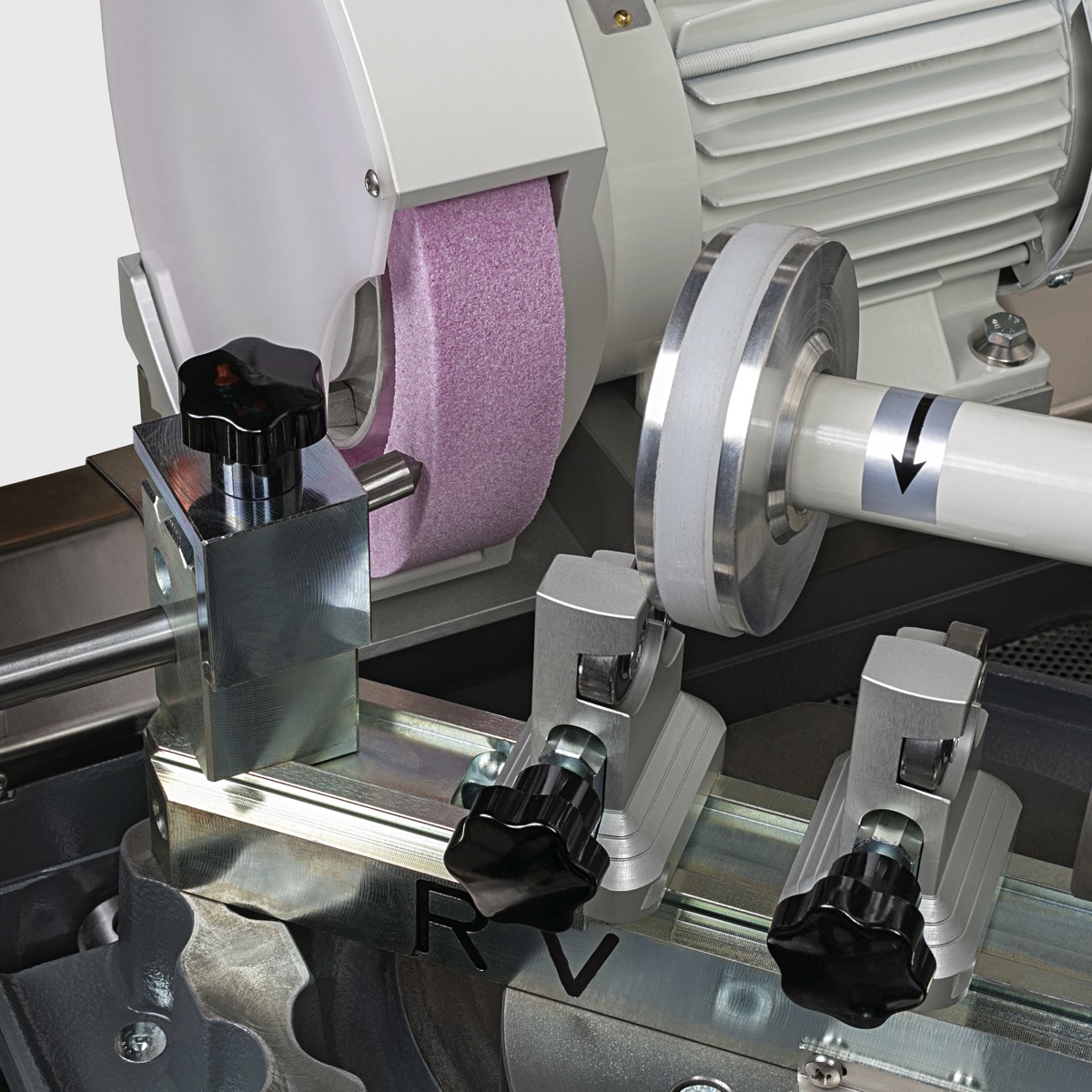

Schleifscheibe mit Abrichtdiamant abrichten

Stacks Image 10

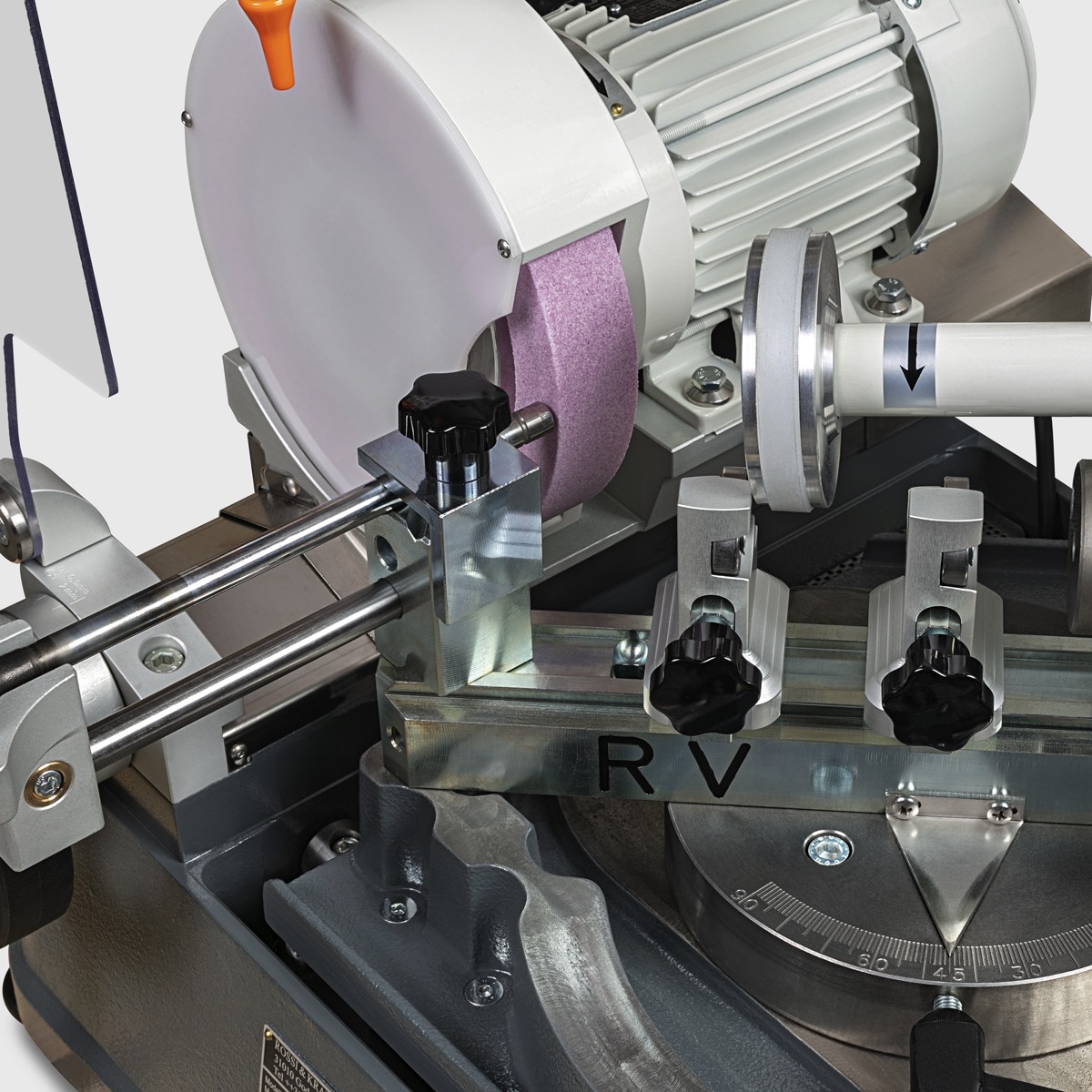

Ventilschaft schleifen

Stacks Image 7

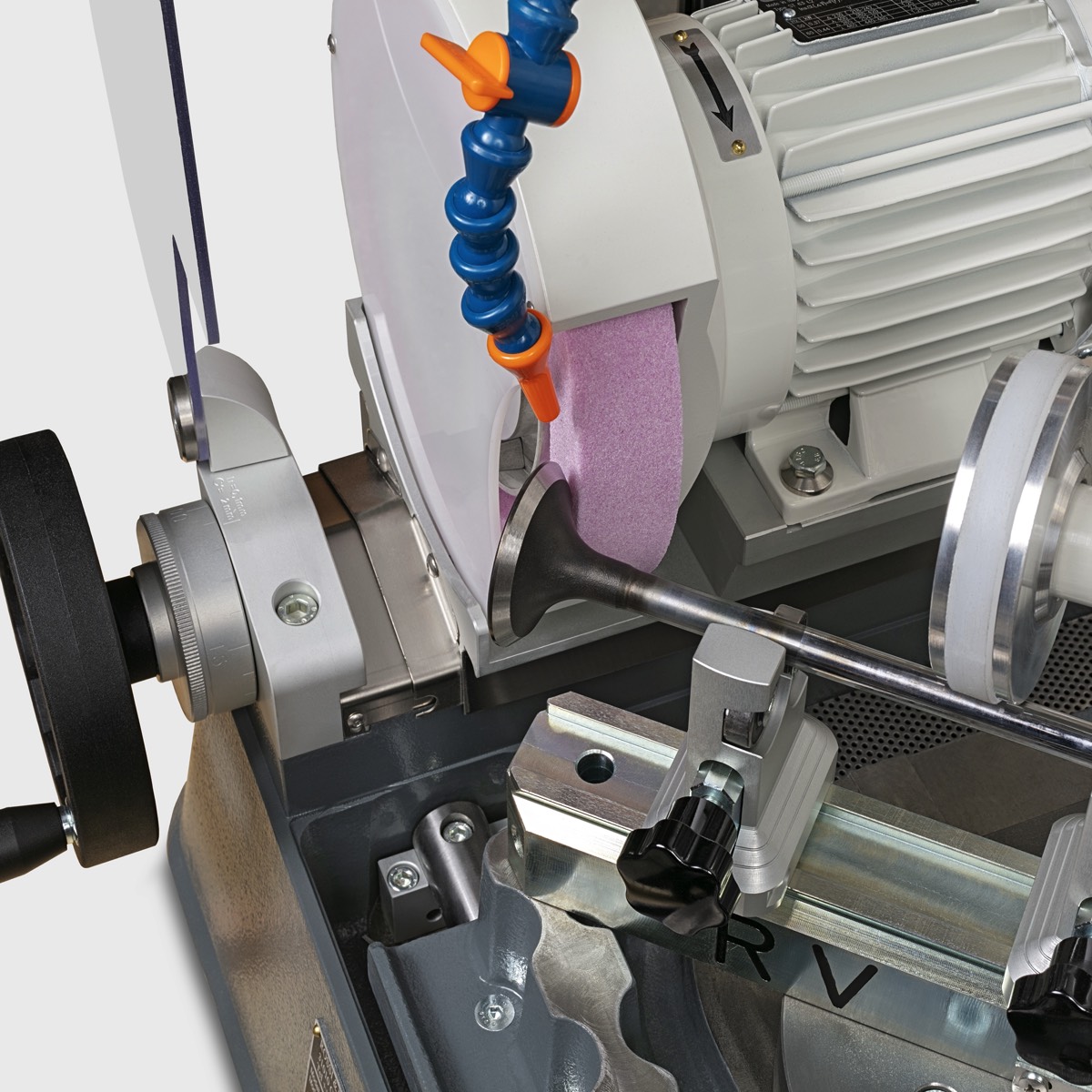

Ventilkegel schleifen

Technische Daten
Ventilschaftdurchmesser Ø 4 ÷ 16 mm
Schleifwinkel 20° ÷ 60°
Max. Kopfdurchmesser Ø 100 mm
Gesamtlänge des Ventils 400 ÷ 450 mm
Ventillänge bei 30° und 45° 75 mm
Max. Ventiltellerdurchmesser bei 30 ° Ø 22 mm
Max. Ventiltellerdurchmesser bei 45 ° Ø 18 mm
Raddurchmesser Ø 175x30 mm
Radgeschwindigkeit 2.800 RPM
Geschwindigkeit des Ventilantriebsrads 14 RPM
Abmessungen LxBxH 80 x 60 x 60 cm
