VENTILKEGEL-SCHLEIFMASCHINE für grosse Ventile

RV5500


Stacks Image 38
Stacks Image 22
Stacks Image 19
Stacks Image 77
Stacks Image 28

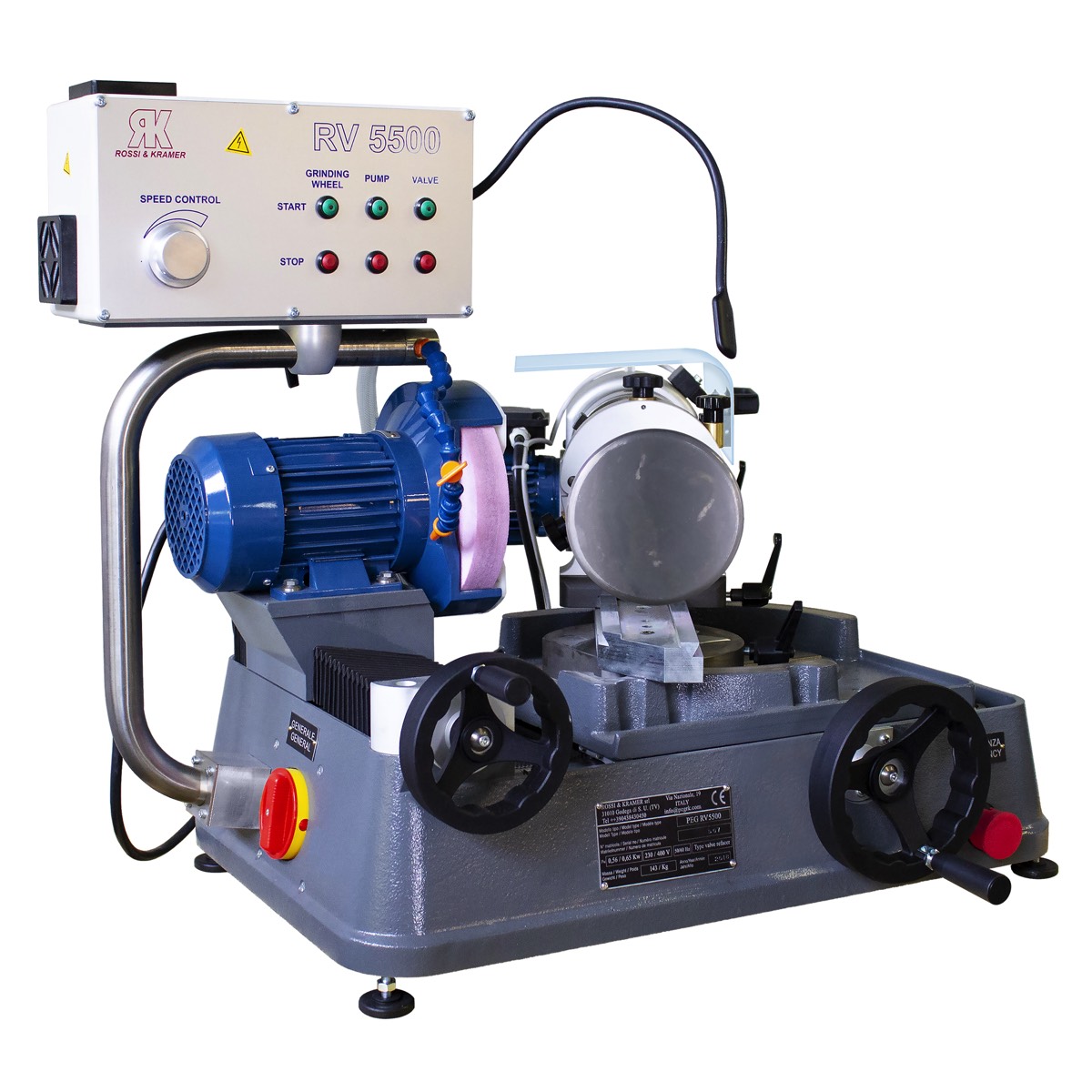

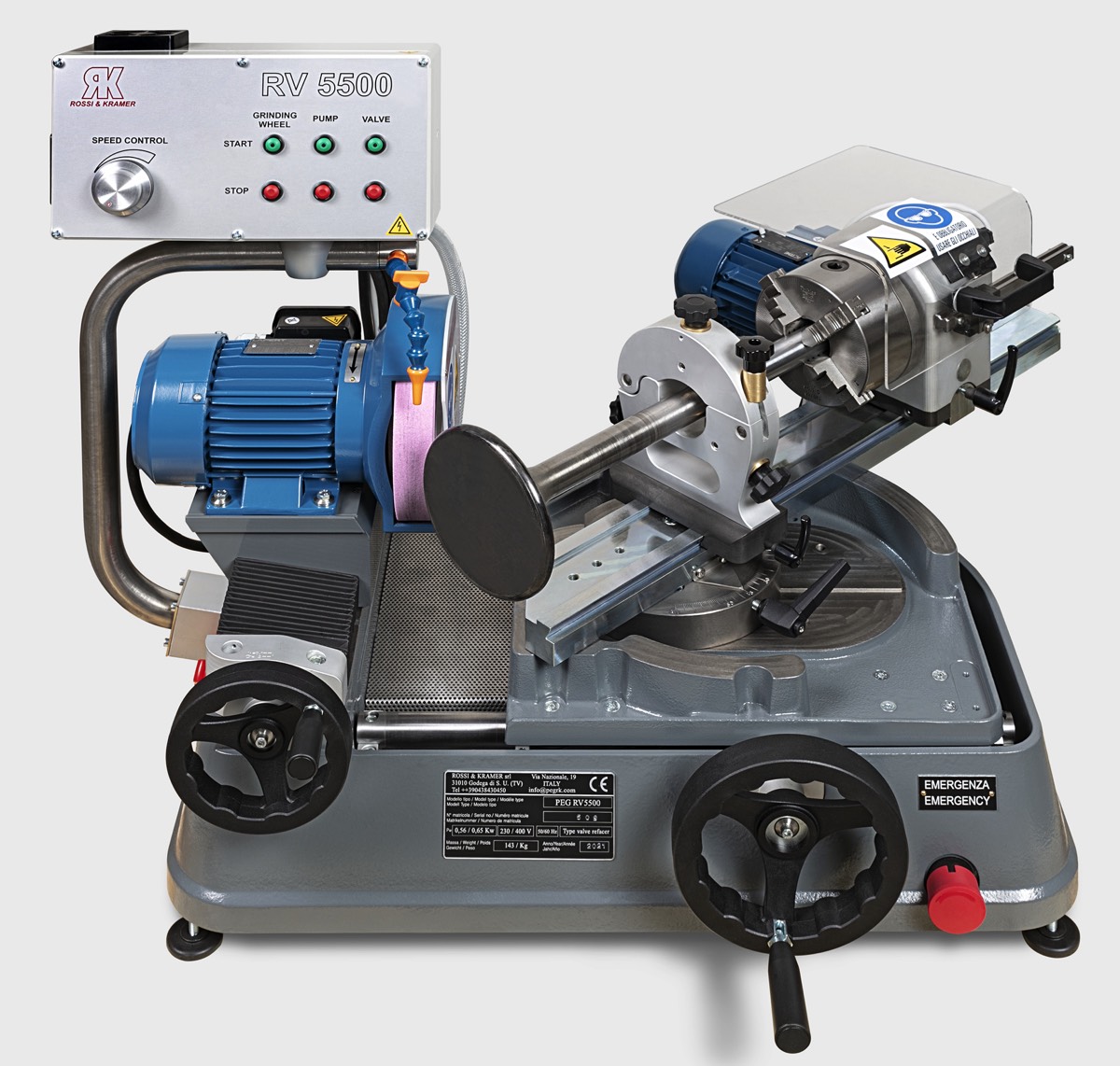

Hochpräzise Centerless Ventilkegel-Schleifmaschine für grosse Ventile.
Die Ventilkegel-Schleifmaschine RV 55000 ermöglicht eine hochpräzise, günstige und einfach zu handhabende Möglichkeit im Bereich der Ventil-Schleifarbeit. Anstatt mit den traditionellen Spannzangen oder Kugelspannsystemen zu arbeiten, erfolgt hier die Bearbeitung auf zwei gehärteten Prismen. Dieses Gerät ist ganz einfach zu bedienen und gewährleistet höchster Präzision. Dank dem besonderen Verriegelungssystem des Werkstücks ist es möglich ist es möglich, alle Durchmesser ohne jegliche Umbaumassnahmen sofort zu schleifen.


Stacks Image 51
Technische Daten
Max. Ventilschaftdurchmesser Ø 40 mm
Min. 45° Ventilkopfdurchmesser mit Lünette Ø 15 mm
Max. Durchmesser des Ventilkopfes bei 30° und 45° Ø 200 mm
Min. Ventillänge bei 30° und 45° mit Lünette 230/180 mm
Min. Ventillänge bei 30° und 45° ohne Lünette 95/180 mm
Hub des Radmotors 95 mm
Abgestuftes Sektorrennen 150 mm
Schleifwinkel 20° ÷ 60°
Raddurchmesser Ø 175x30 mm
Radgeschwindigkeit 2.800 UpM
Werkstückdrehzahl 20 ÷ 50 UpM
Abmessungen LxBxH 80 x 60 x 60 cm
