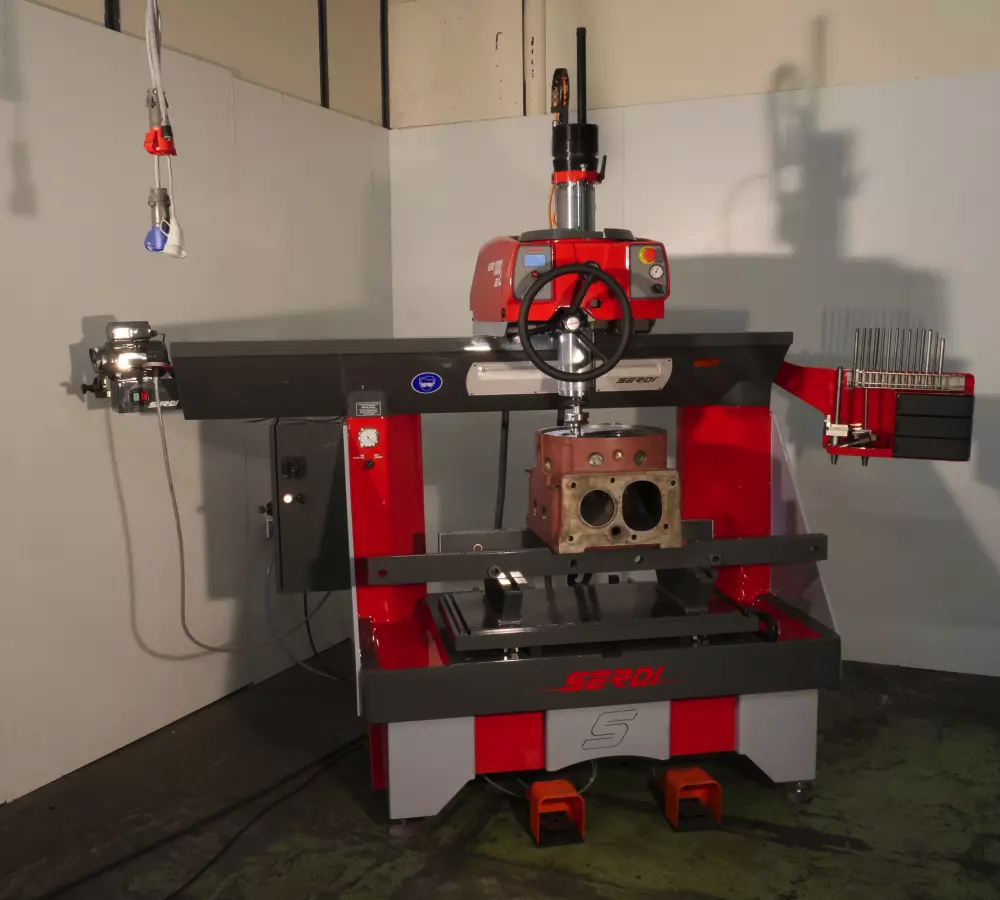

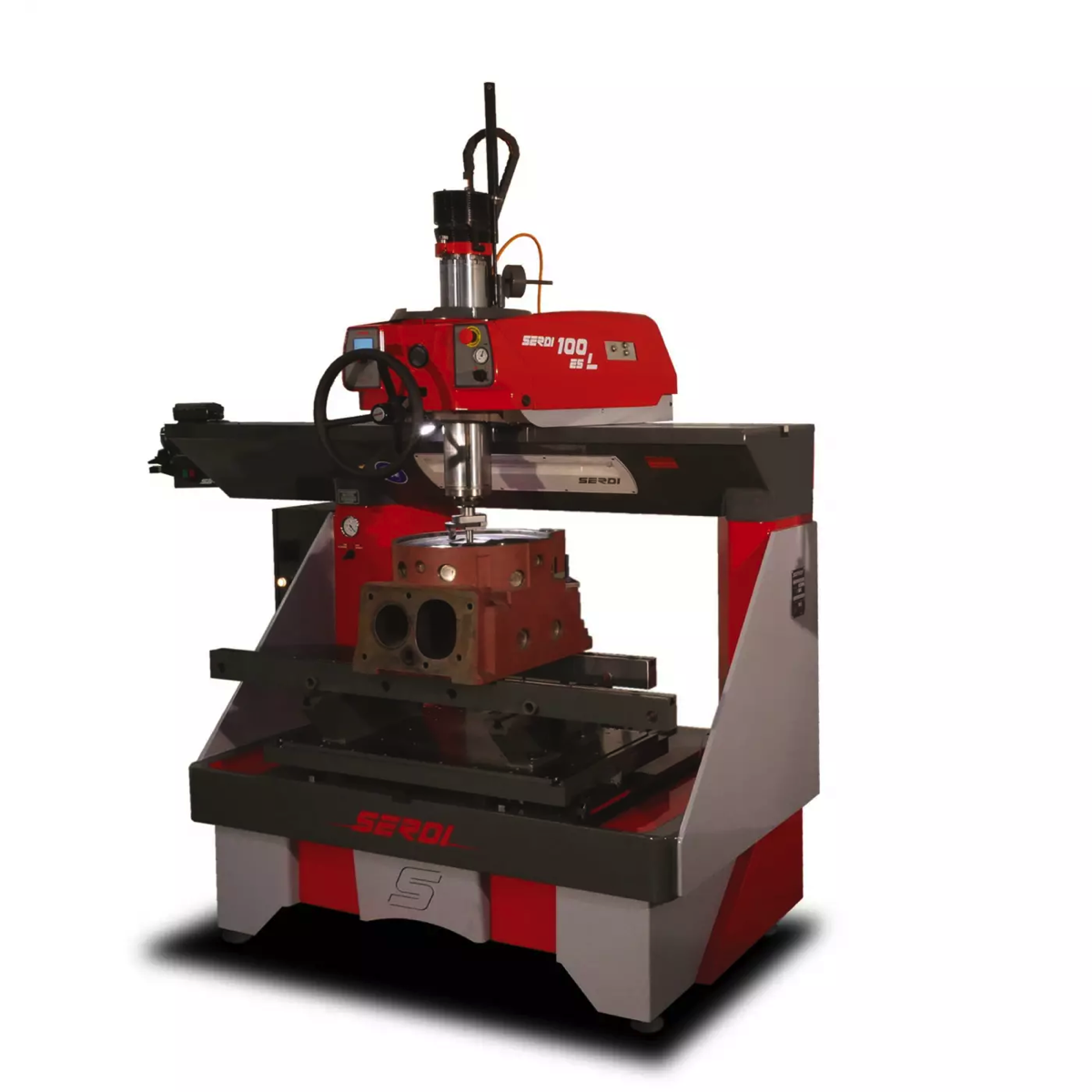

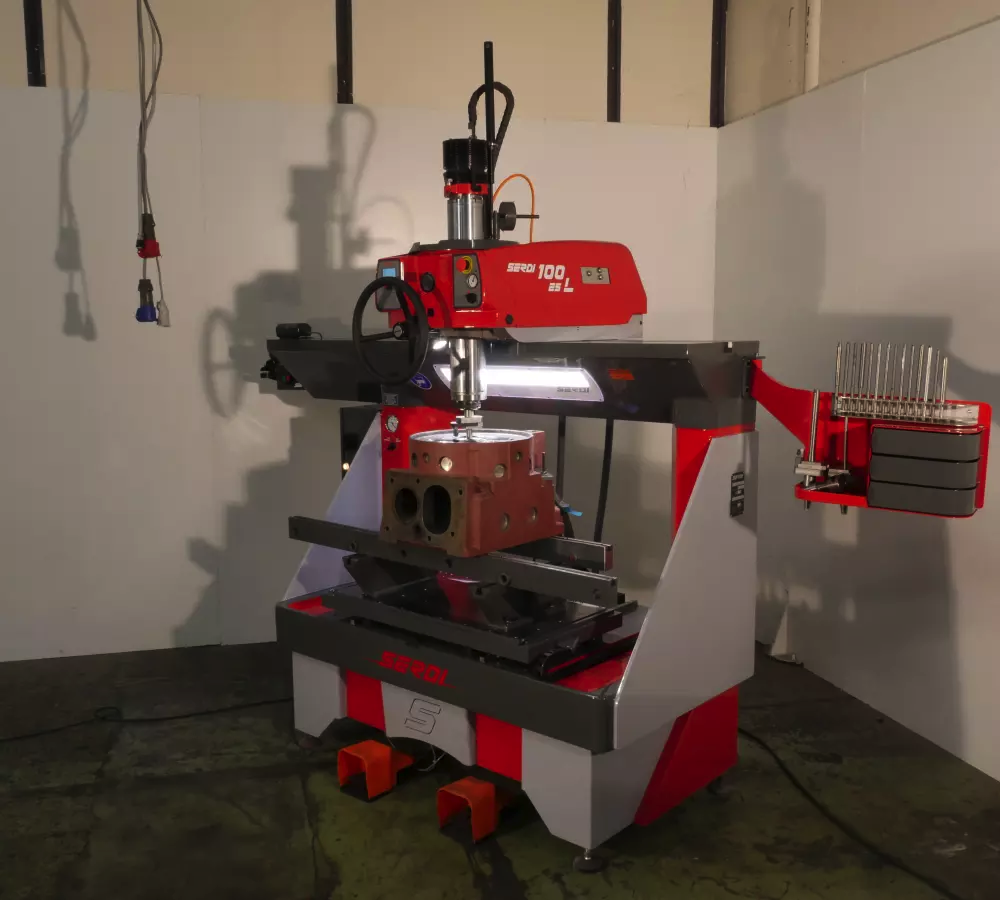

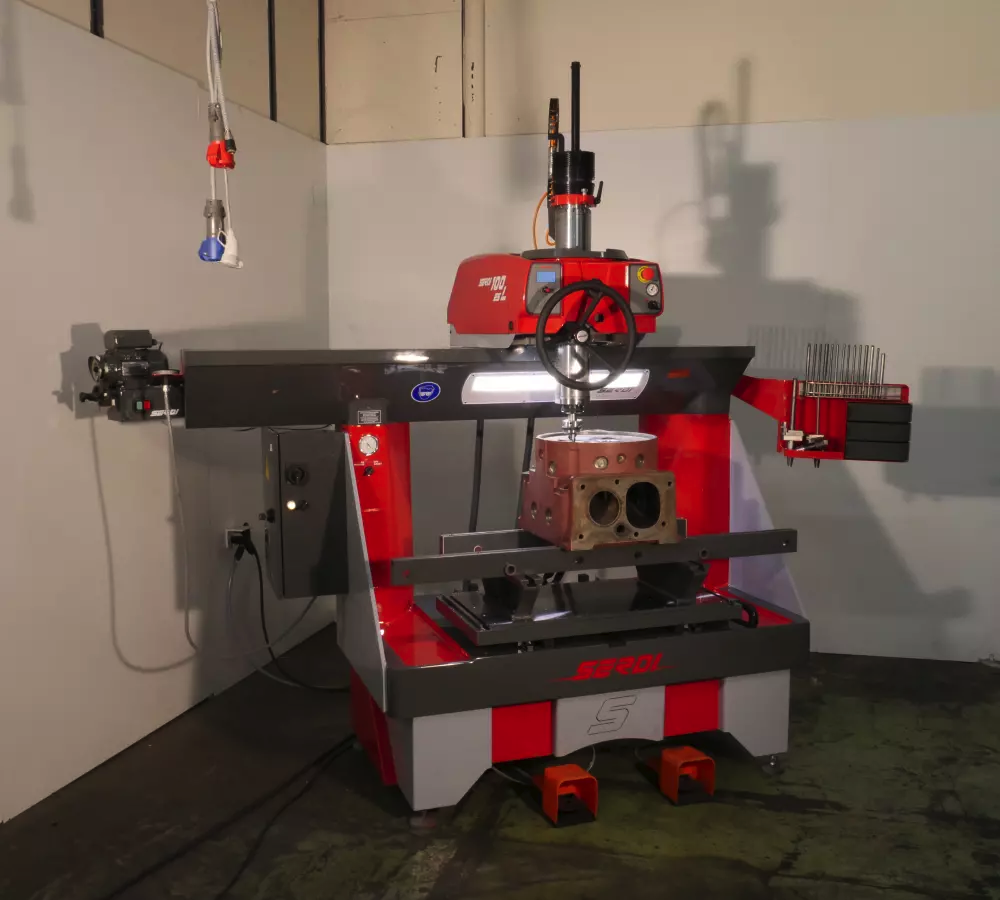

Ventilsitzbearbeitungsmaschine SERDI 100 ES L
Die Maschine wurde nach dem Funktionsprinzip des patentierten doppelten Air-Float-Zentriersystems konstruiert, mit einer eingebauten Motorspindel, die ein enormes Drehmoment liefert, einem sehr steifen Bearbeitungskopf und Rahmen, der auch sehr schwere Zylinderköpfe tragen kann.

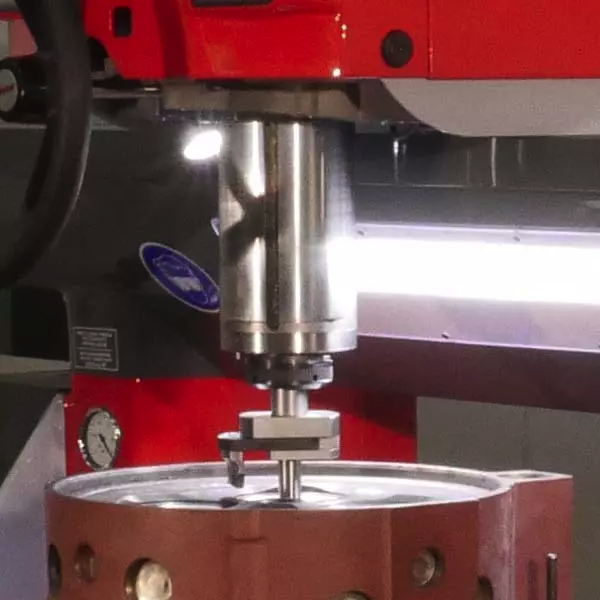

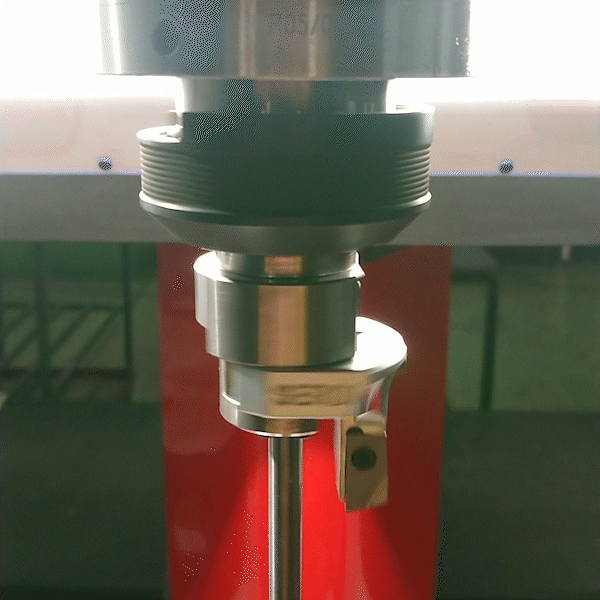

3.0-KW-EINBAUMOTORSPINDEL
Eine massive 3 KW (4 HP) eingebaute Motorspindel mit einem maximalen Drehmoment von 40 bis 385 U/min und einer maximalen Drehzahl von 840 U/min. Der Stator wird durch einen Kühlkörper und einen Lüfter gekühlt. Die starre Hochleistungs-Motorspindel mit einem Durchmesser von 116 mm (4,5'') wird durch einen Motor angetrieben, der mit einem Planetengetriebe gekoppelt ist und eine leistungsstarke, ratterfreie Bearbeitung ermöglicht. Höchste Bearbeitungsgenauigkeit dank einer hochpräzisen Zahnstange und einer starren, konzentrisch zur Ventilführung angeordneten Spindel.

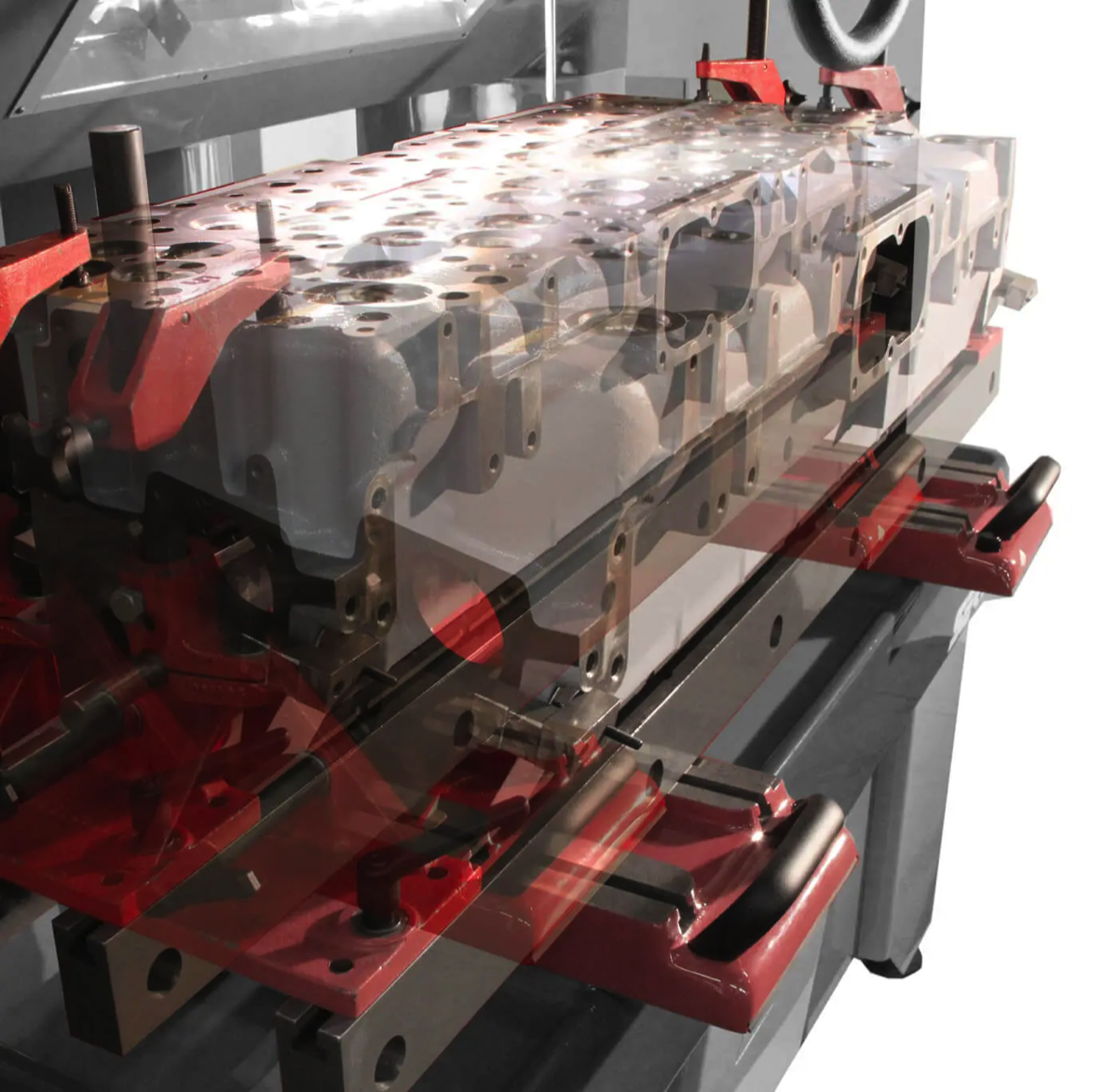

AUFSPANNTISCH
Aufspanntisch auf Luftkissen, Zylinderköpfe bis zu 350 kg können ohne Kraftaufwand hin und her bewegt werden und werden dann von zwei starken pneumatischen Kolben arretiert.

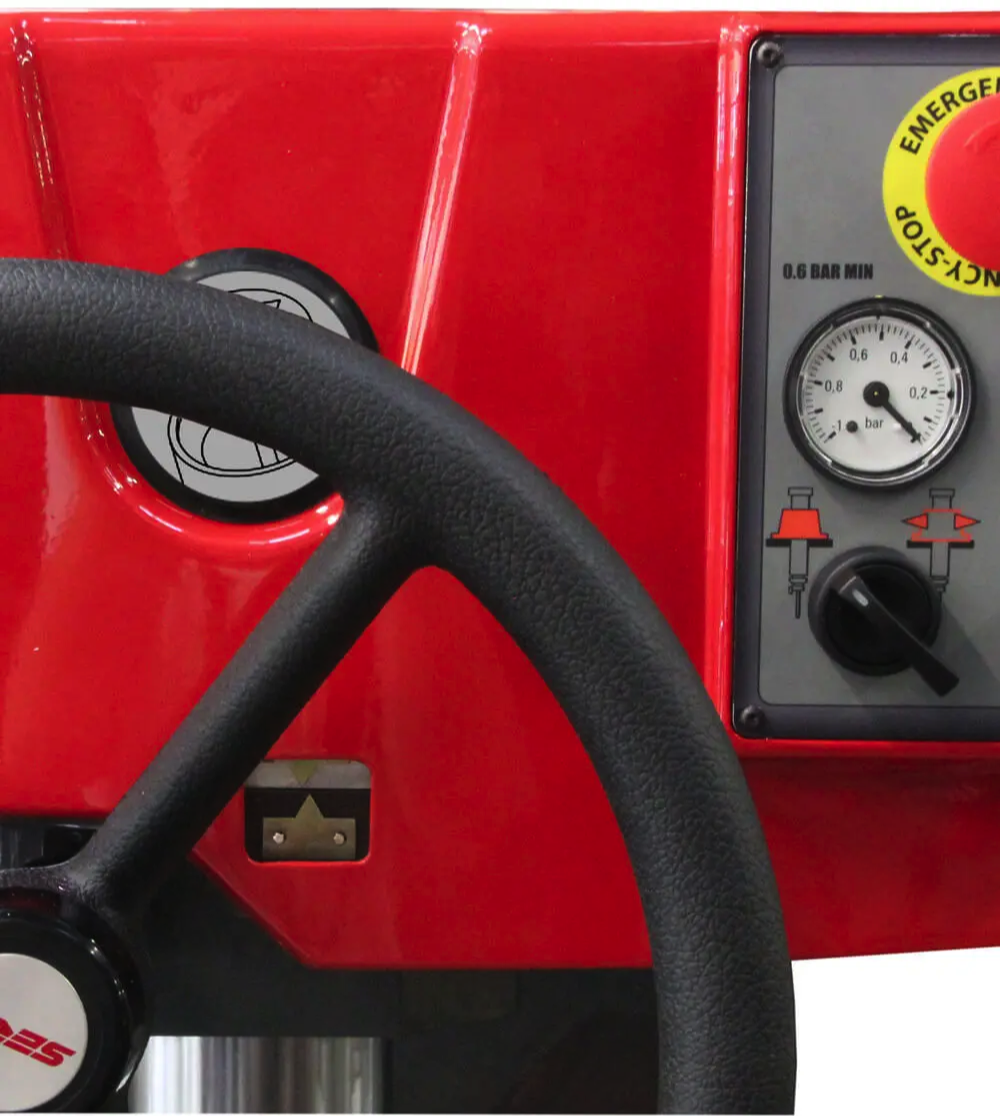

BEDIENFELDER
Die Tasten zur Steuerung der Spindel befinden sich direkt hinter dem Handrad, um die Spindeldrehzahl einfach zu ändern, die Spindeldrehrichtung zu wechseln oder die Tiefenmessung zurückzusetzen. Digitale Tiefenkontrolle mit einer Genauigkeit von 0,0004 Zoll (0,01 mm). Anzeige in Zoll oder Millimeter Zwei Schaltknöpfe zum schnellen Aktivieren von Kugel- und Zylinderkissen oder zum Sperren derselben. Großes Handrad für eine bessere Kontrolle der Bearbeitungstiefe.

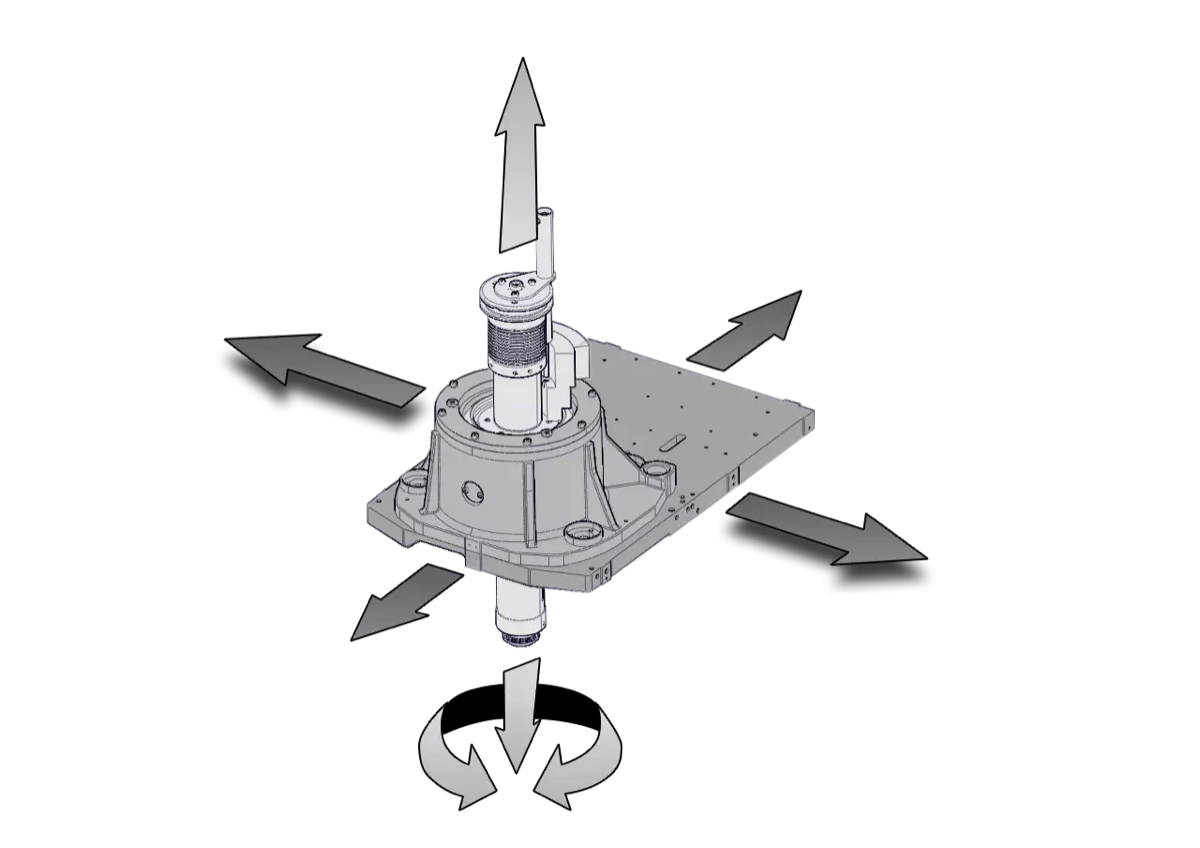

DREIFACH-LUFTKISSENZENTRIERUNG
Unser Dreifach-Luftkissen und die eingebaute Motorspindel verringern das Gewicht der freischwebenden Teile während der Zentrierung drastisch, was die Geschwindigkeit und Genauigkeit verbessert. Dank der Live-Pilot-Technologie wird jede Ventilführung automatisch ausgerichtet, unabhängig von Ausrichtungsfehlern oder Winkelabweichungen.

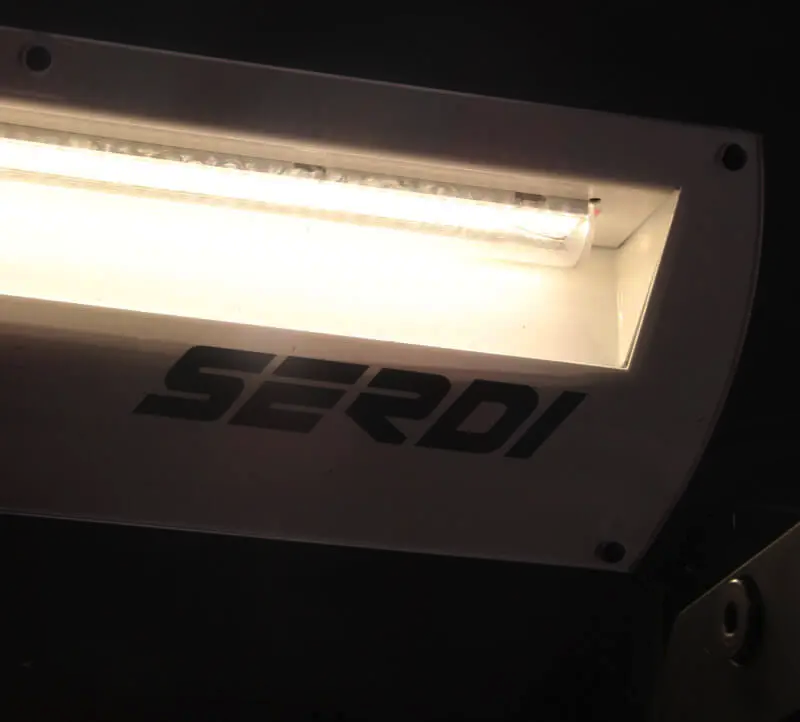

LED-BELEUCHTUNG
Der Maschinenrahmen ist mit einer LED-Beleuchtung ausgestattet, um den Lichtanteil zu erhöhen und die Energieeinsparung zu verbessern.

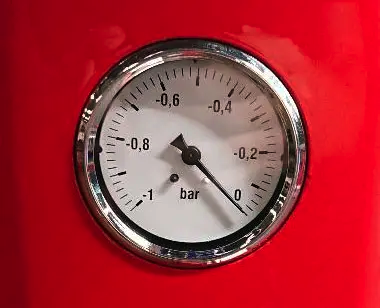

INTEGRIERTES VAKUUMPRÜFGERÄT
Abgestufter Vakuumtester von 0 bis -1 bar, der auf der einen Seite mit einem Vakuumerzeuger und auf der anderen Seite mit einem Schaumstoffkissen verbunden ist, um eine schnelle Überprüfung der Ventildichtung mit dem auf dem Ventilsitz montierten Ventil durchzuführen, bevor der Zylinderkopf von der Maschine demontiert wird.
KONTINUIERLICHE ÄNDERUNG DER SPINDELDREHZAHL
Diese Funktion ermöglicht ein ständiges Oszillieren der Spindeldrehzahl um die Nenndrehzahl, um bei hartem Sitzringmaterial oder einem zu großen Schnittprofil Rattermarken bei der Bearbeitung zu verhindern.

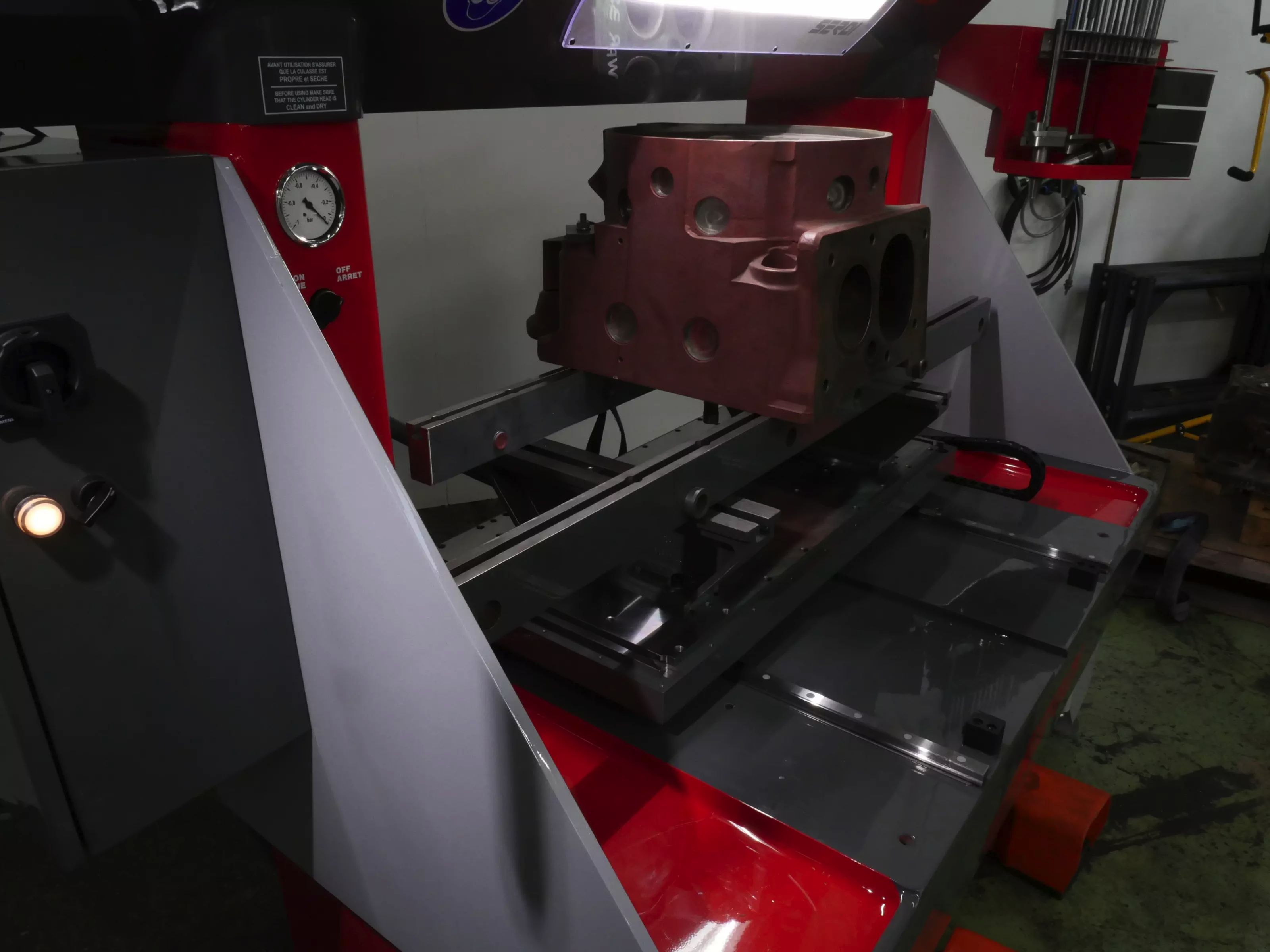

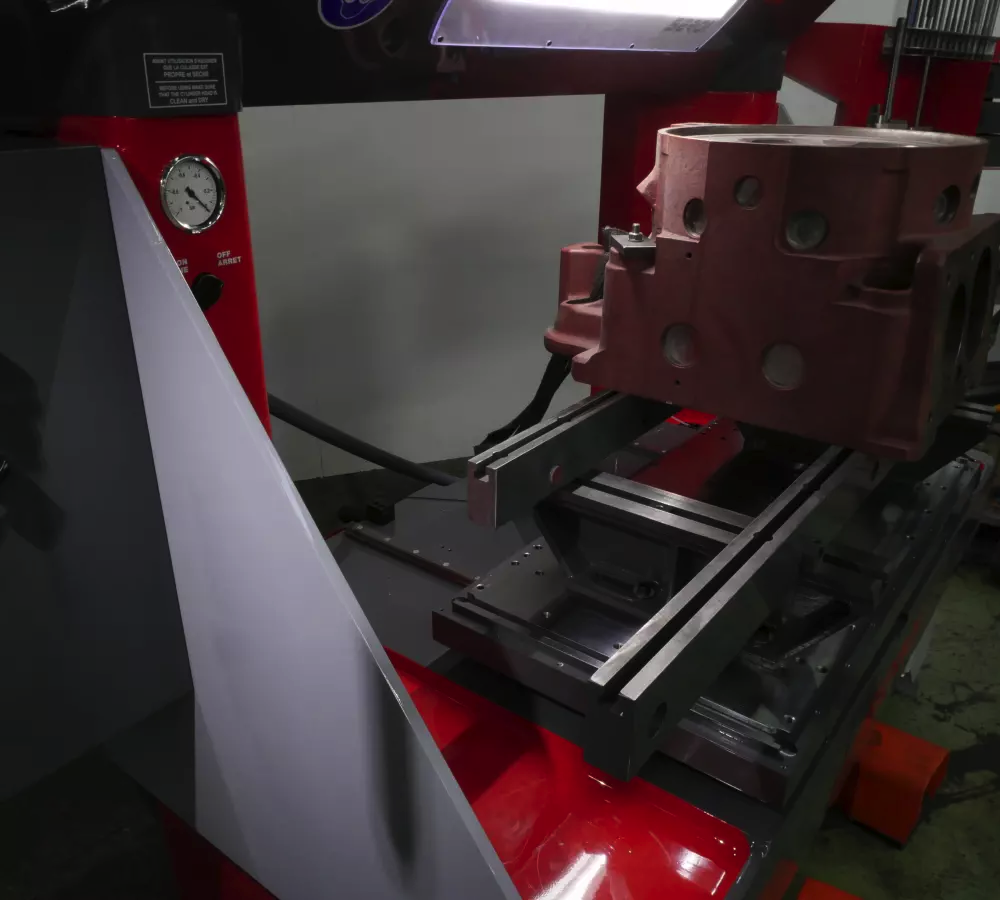

AUFSPANNTISCH
Der Auflagetisch ist auf zwei Führungsschienen montiert. Er kann ein Gewicht von bis zu 850 kg tragen. Der Tisch wird dann dank vier pneumatischer Klemmen fest auf den Schienen gespannt.
Technische Daten
PLATZBEDARF
Breite: 1690 mm - 66.54"
Breite : 1050 mm - 41,3"
Höhe : 2170 mm - 85.43"
Nettogewicht ca. : 1085 Kg - 2392 lbs
Breite: 1690 mm - 66.54"
Breite : 1050 mm - 41,3"
Höhe : 2170 mm - 85.43"
Nettogewicht ca. : 1085 Kg - 2392 lbs
MAXIMALE ZYLINDERKOPFGRÖSSE
Länge (mit Standard 190 mm Pilot) : unbegrenzt
Breite (mit Standard 190 mm Pilot) :
500 mm - 19.7"
Höhe (mit Standard 190 mm Pilot) :
330 mm - 13"
Breite (ein-/ zweiachsige Rollover-Vorrichtung) :
300 mm - 11.81"
Höhe (ein-/ zweiachsige Rollover-Vorrichtung) :
190 mm - 7.48"
Länge (ein-/ zweiachsige Rollover-Vorrichtung) :
1050 mm - 41.3"
Länge (mit Standard 190 mm Pilot) : unbegrenzt
Breite (mit Standard 190 mm Pilot) :
500 mm - 19.7"
Höhe (mit Standard 190 mm Pilot) :
330 mm - 13"
Breite (ein-/ zweiachsige Rollover-Vorrichtung) :
300 mm - 11.81"
Höhe (ein-/ zweiachsige Rollover-Vorrichtung) :
190 mm - 7.48"
Länge (ein-/ zweiachsige Rollover-Vorrichtung) :
1050 mm - 41.3"
BEARBEITUNGSKAPAZITÄT
Ventilsitzkapazität : 16 bis 70 mm / 0.6'' bis 2.75''
Ventilsitzkapazität : 16 bis 70 mm / 0.6'' bis 2.75''
VERFAHRWEGE BEARBEITUNGSKOPF
Längsrichtung : 930 mm - 36.61"
Quer: 50 mm - 1.96"
VERFAHRWEG DES 3. LUFTKISSENS : 14 mm - 0.55"
Längsrichtung : 930 mm - 36.61"
Quer: 50 mm - 1.96"
VERFAHRWEG DES 3. LUFTKISSENS : 14 mm - 0.55"
SPINDEL
Durchmesser der Spindelpinole : 80 mm - 3.15"
Spindeldrehzahl : 100 bis 1200 U/min
Verfahrweg : 240 mm - 9.45"
Leistung der Spindelmotorisierung : 1,5 kW
Winkelhub : 5°
Durchmesser der Spindelpinole : 80 mm - 3.15"
Spindeldrehzahl : 100 bis 1200 U/min
Verfahrweg : 240 mm - 9.45"
Leistung der Spindelmotorisierung : 1,5 kW
Winkelhub : 5°
ANSCHLÜSSE
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz
Pneumatische Luftzufuhr : 6 bar
Maximaler Luftdurchsatz : 400 l/min - 15 CFM
Geräuschpegel bei 400 U/min : 72 Dba
Geräuschpegel bei 1200 U/min : 82 Dba
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz
Pneumatische Luftzufuhr : 6 bar
Maximaler Luftdurchsatz : 400 l/min - 15 CFM
Geräuschpegel bei 400 U/min : 72 Dba
Geräuschpegel bei 1200 U/min : 82 Dba
Verfügbare Optionen
2-Achsen Aufspannvorrichtung
Einstellvorrichtung SERDI 4200
Aufsteck-Wasserwaage
Werkzeugschrank
360° Aufspannvorrichtung
