Ventilsitzbearbeitungsmaschine SERDI 3.5

SERDI 3.5
Hochpräzisionsmaschine zum Schneiden von Ventilsitzen und Ventilführungen, speziell für Mehrventil-Zylinderköpfe.

Arbeitskopf mit dreifachem Air-Float-Zentriersystem und eingebautem Spindelmotor. Perfekte Maschine für die am meisten nachgefragten Motorrad- und Automobil-Mehrventil-Zylinderköpfe. Hervorragende Rundlaufgenauigkeit auch bei Ventilführungen von nur 3 mm/0,12".

1,5-KW-EINBAUMOTORSPINDEL

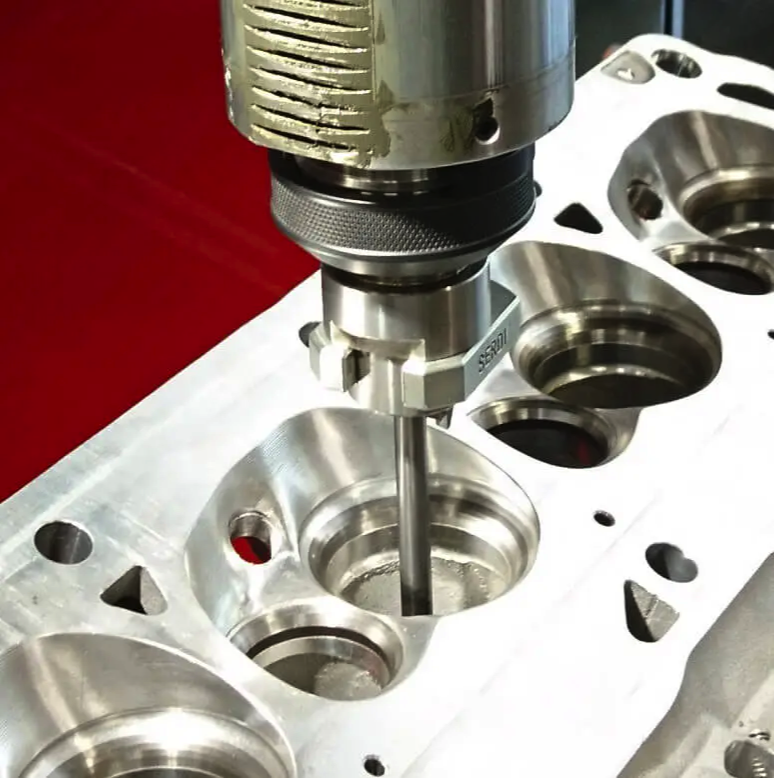

Eingebaute Motorspindel, gepaart mit einem 1,5 kW Siemens Frequenzumrichter, mit einem maximalen Drehmoment von 100 bis 670 U/min und einer maximalen Drehzahl von 1200 U/min. Der Stator wird durch einen Kühlkörper gekühlt. Starre, hochbelastbare Motorspindel mit 80 mm (3.15") Durchmesser für eine ratterfreie Bearbeitung. Hohe Bearbeitungsgenauigkeit dank einer hochpräzisen Zahnstange und einer starren, konzentrisch zur Ventilführung angeordneten Spindel.
Stacks Image 142

BEDIENFELDER

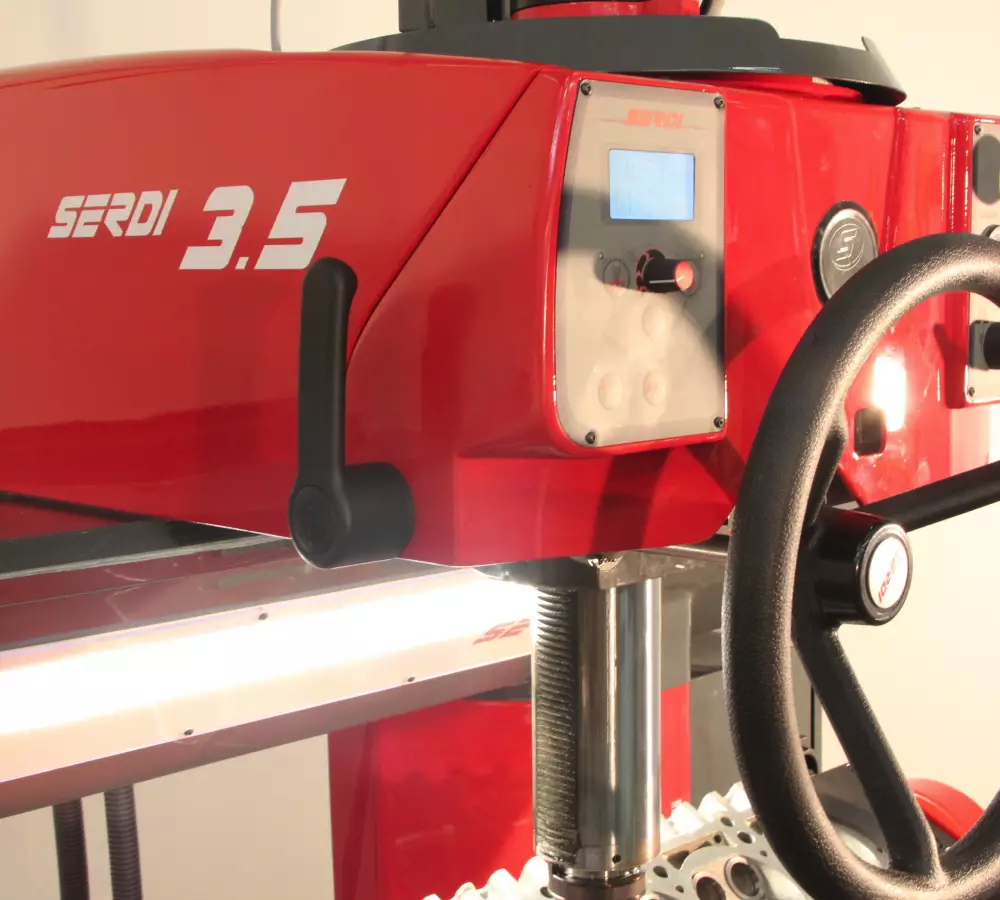

Die Tasten zur Steuerung der Spindel befinden sich direkt hinter dem Handrad, um die Spindeldrehzahl einfach zu ändern, die Spindeldrehrichtung zu wechseln oder die Tiefenmessung zurückzusetzen. Digitale Tiefenkontrolle mit einer Genauigkeit von 0,0004 Zoll (0,01 mm). Anzeige in Zoll oder Millimeter Zwei Schaltknöpfe zum schnellen Aktivieren von Kugel- und Zylinderkissen oder zum Sperren derselben. Großes Handrad für eine bessere Kontrolle der Bearbeitungstiefe.
SERDI 3.5

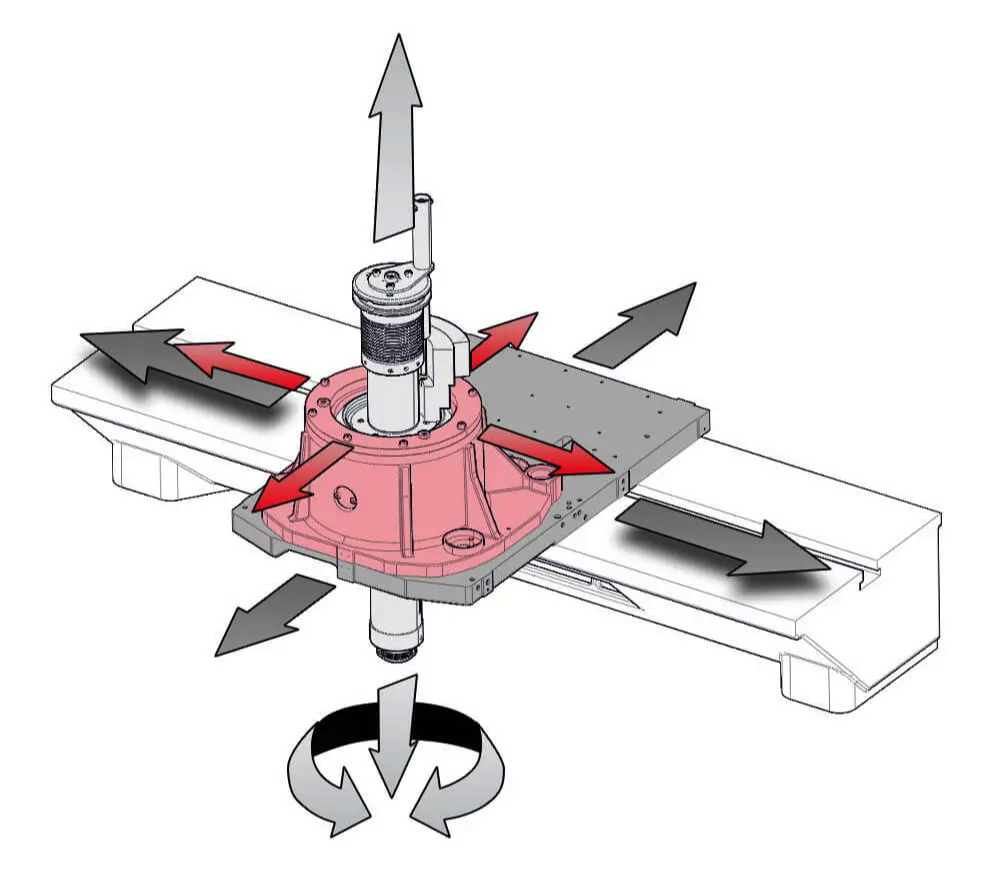

DREIFACH-LUFTKISSENZENTRIERUNG

Unser Dreifach-Luftkissen und die eingebaute Motorspindel verringern das Gewicht der freischwebenden Teile während der Zentrierung drastisch, was die Geschwindigkeit und Genauigkeit verbessert. Dank der Live-Pilot-Technologie wird jede Ventilführung automatisch ausgerichtet, unabhängig von Ausrichtungsfehlern oder Winkelabweichungen.
Stacks Image 102

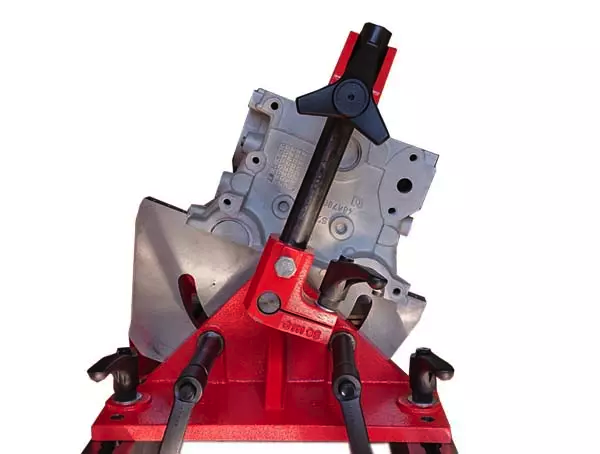

SPANNVORRICHTUNG

Die Maschine wird mit einem Spannsystem geliefert, das das Einrichten und Spannen von Zylinderköpfen mit sowohl vertikalen als auch schrägen Ventilführungen ermöglicht. Es werden mehrere Arten von Abstandshaltern oder Spannleisten geliefert, um die gängigsten Zylinderköpfe anzupassen. Die Halterung kann von +42° bis -15° aus der Senkrechten geneigt werden.
Stacks Image 130

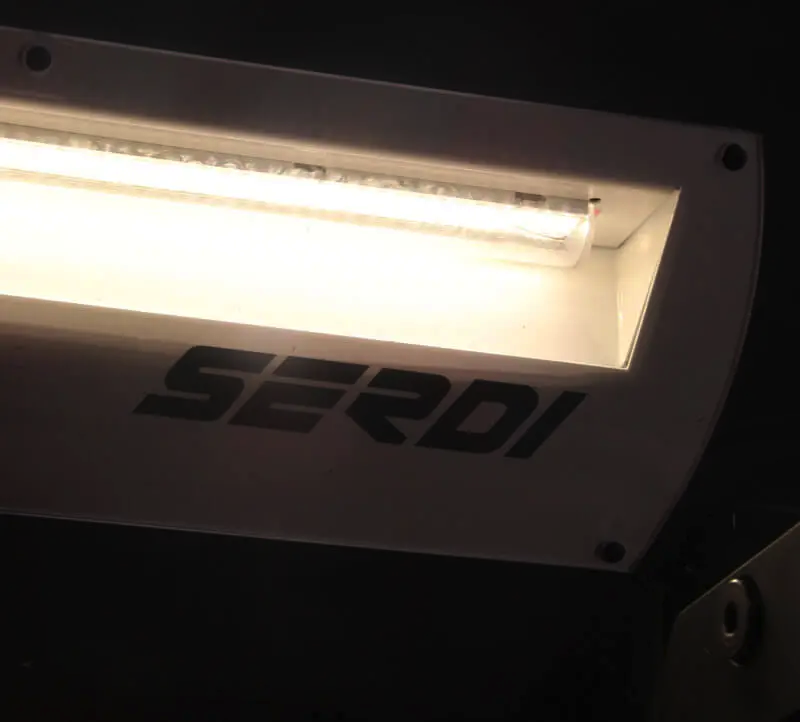

LED-BELEUCHTUNG

Der Maschinenrahmen ist mit einer LED-Beleuchtung ausgestattet, um den Lichtanteil zu erhöhen und die Energieeinsparung zu verbessern.
Stacks Image 132

INTEGRIERTES VAKUUMPRÜFGERÄT

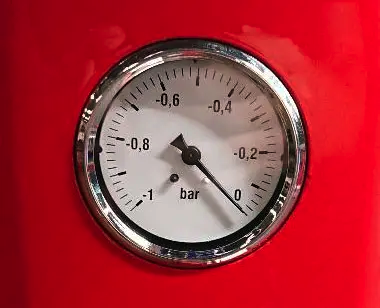

Abgestufter Vakuumtester von 0 bis -1 bar, der auf der einen Seite mit einem Vakuumerzeuger und auf der anderen Seite mit einem Schaumstoffkissen verbunden ist, um eine schnelle Überprüfung der Ventildichtung mit dem auf dem Ventilsitz montierten Ventil durchzuführen, bevor der Zylinderkopf von der Maschine demontiert wird.
Stacks Image 134

KONTINUIERLICHE ÄNDERUNG DER SPINDELDREHZAHL

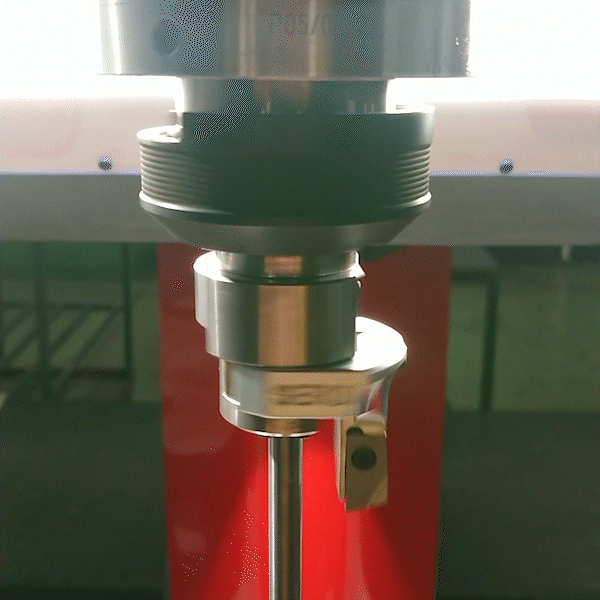

Diese Funktion ermöglicht ein ständiges Oszillieren der Spindeldrehzahl um die Nenndrehzahl, um bei hartem Sitzringmaterial oder einem zu großen Schnittprofil Rattermarken bei der Bearbeitung zu verhindern.
Stacks Image 136

Technische Daten

PLATZBEDARF
Breite: 1690 mm - 66.54"
Breite : 1050 mm - 41,3"
Höhe : 2170 mm - 85.43"
Nettogewicht ca. : 1085 Kg - 2392 lbs
MAXIMALE ZYLINDERKOPFGRÖSSE
Länge (mit Standard 190 mm Pilot) : unbegrenzt
Breite (mit Standard 190 mm Pilot) :
500 mm - 19.7"
Höhe (mit Standard 190 mm Pilot) :
330 mm - 13"
Breite (ein-/ zweiachsige Rollover-Vorrichtung) :
300 mm - 11.81"
Höhe (ein-/ zweiachsige Rollover-Vorrichtung) :
190 mm - 7.48"
Länge (ein-/ zweiachsige Rollover-Vorrichtung) :
1050 mm - 41.3"
BEARBEITUNGSKAPAZITÄT
Ventilsitzkapazität : 16 bis 70 mm / 0.6'' bis 2.75''
VERFAHRWEGE BEARBEITUNGSKOPF
Längsrichtung : 930 mm - 36.61"
Quer: 50 mm - 1.96"
VERFAHRWEG DES 3. LUFTKISSENS : 14 mm - 0.55"
SPINDEL
Durchmesser der Spindelpinole : 80 mm - 3.15"
Spindeldrehzahl : 100 bis 1200 U/min
Verfahrweg : 240 mm - 9.45"
Leistung der Spindelmotorisierung : 1,5 kW
Winkelhub : 5°
ANSCHLÜSSE
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz

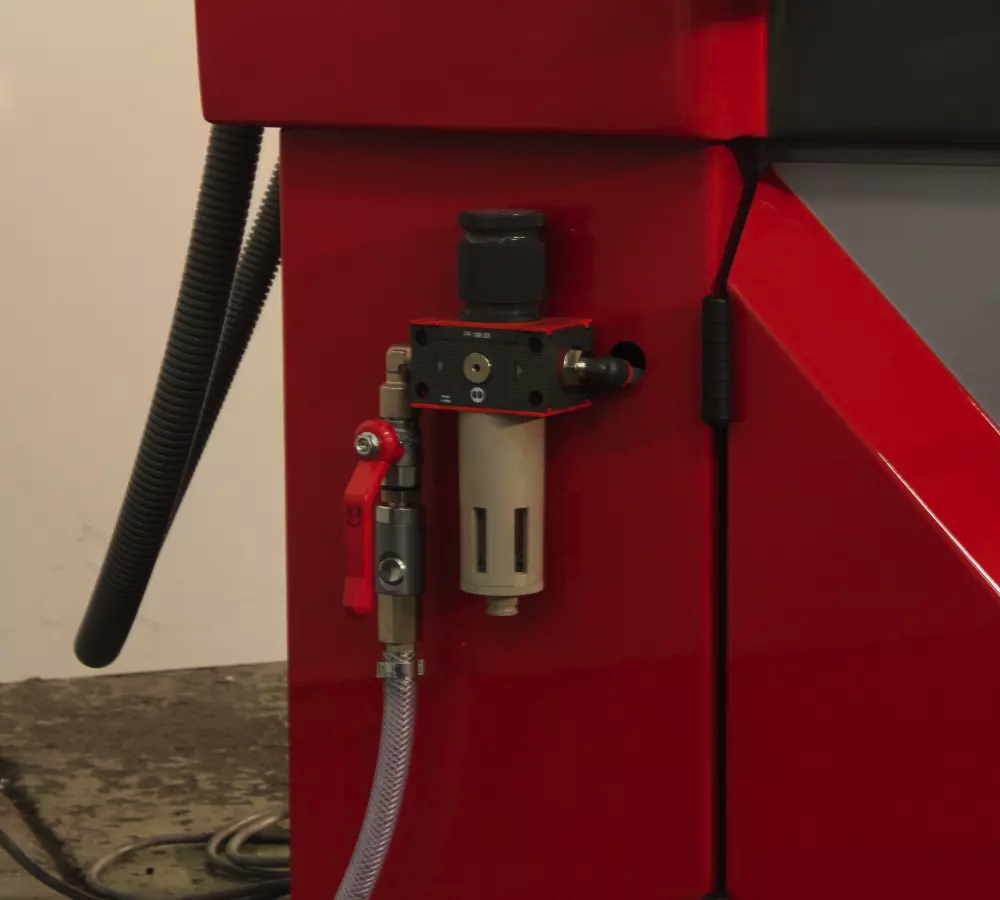

Pneumatische Luftzufuhr : 6 bar
Maximaler Luftdurchsatz : 400 l/min - 15 CFM
Geräuschpegel bei 400 U/min : 72 Dba
Geräuschpegel bei 1200 U/min : 82 Dba

Verfügbare Optionen

2-Achsen Aufspannvorrichtung

Einstellvorrichtung SERDI 4200

Aufsteck-Wasserwaage

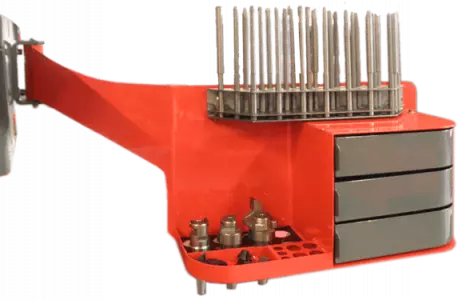

Werkzeugschrank

360° Aufspannvorrichtung


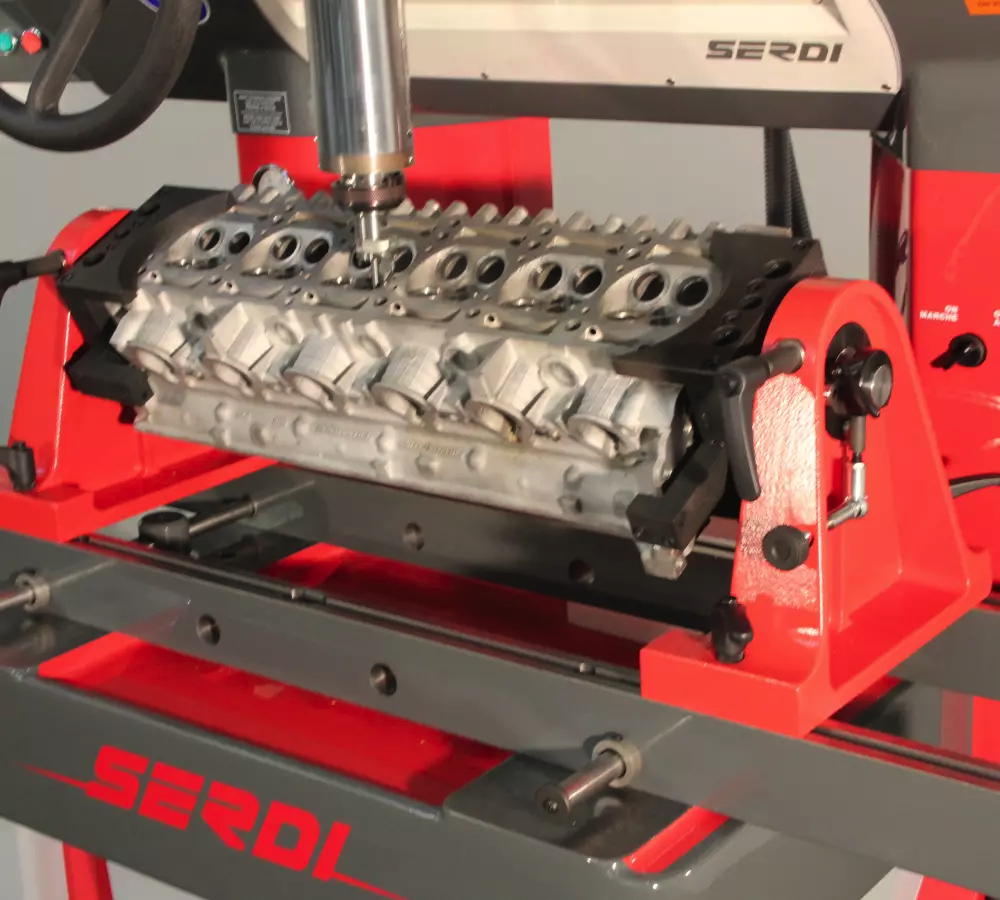

Stacks Image 212
SERDI 3.5
Stacks Image 216
Stacks Image 218

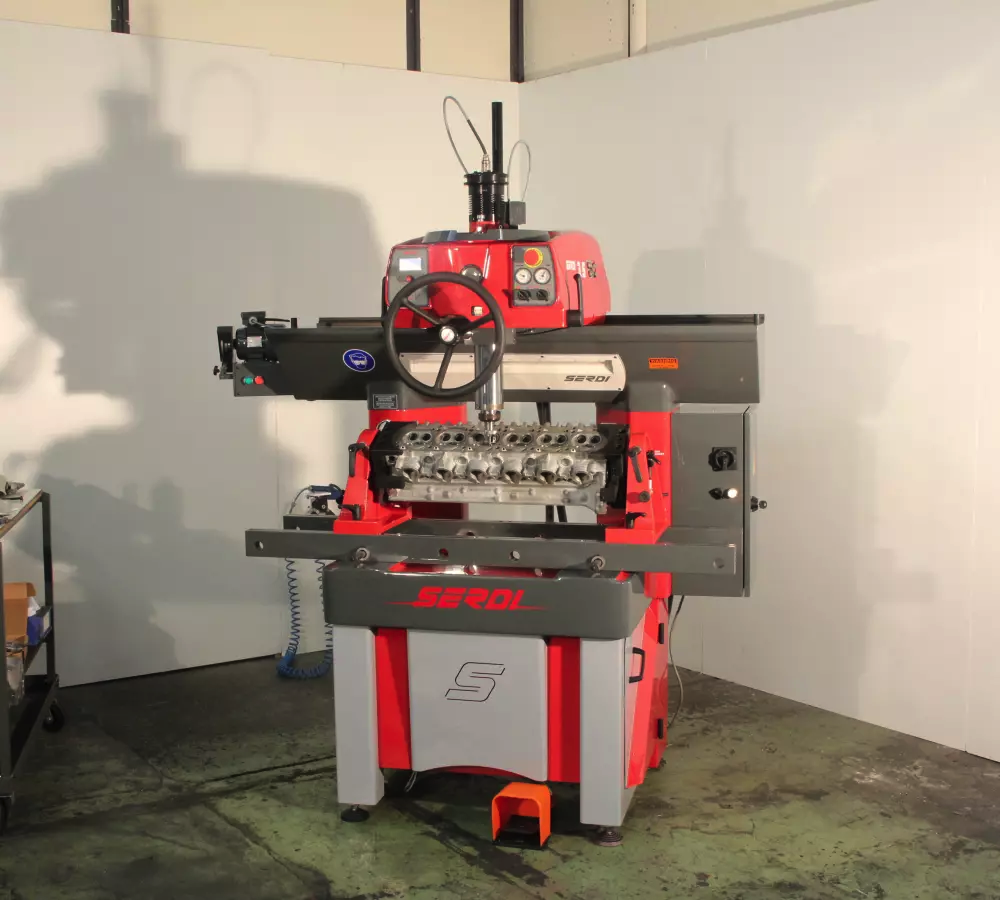

Stacks Image 224
SERDI 3.5
