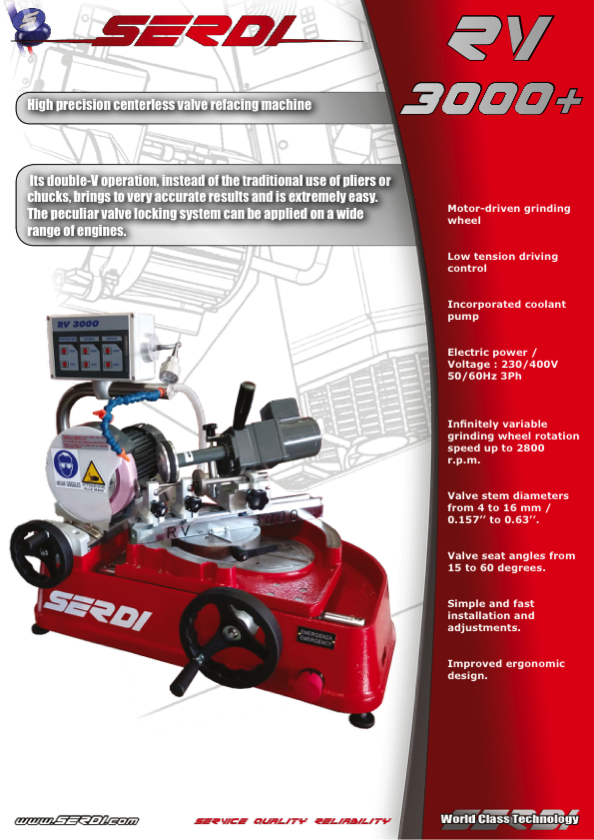

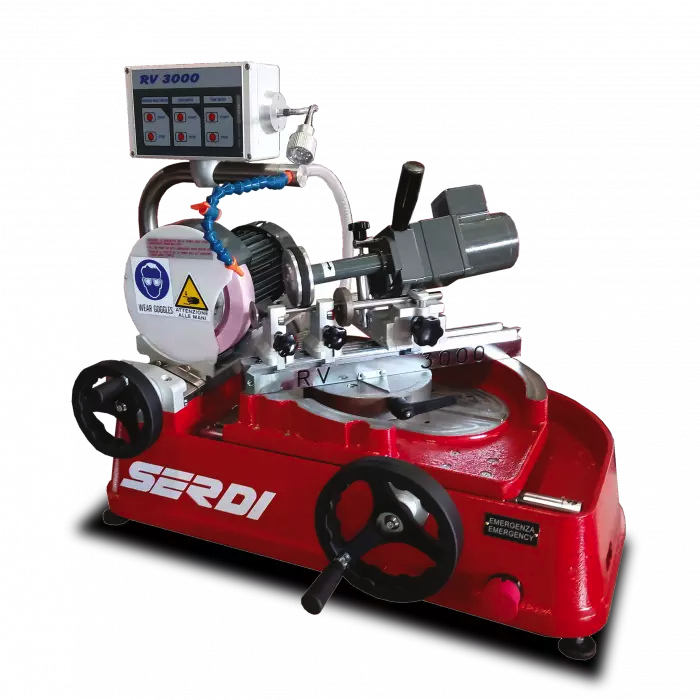

Ventilkegelschleifmaschine SERDI RV3000+

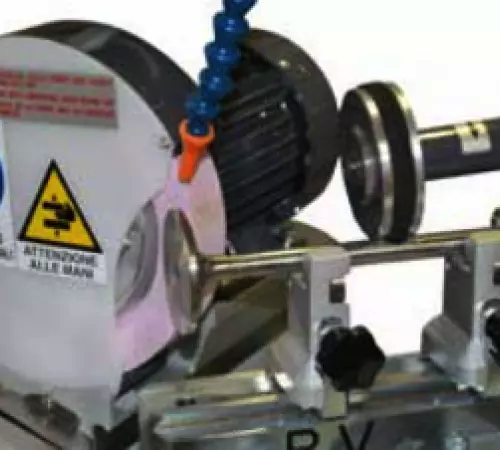

Hochpräzise spitzenlose Ventil-Nachbearbeitungsmaschine. Der Doppel-V-Betrieb anstelle der traditionellen Verwendung von Zangen oder Spannfuttern führt zu sehr genauen Ergebnissen und ist extrem einfach.
Das besondere Ventilverriegelungssystem kann bei einer breiten Palette von Motoren eingesetzt werden.
Das besondere Ventilverriegelungssystem kann bei einer breiten Palette von Motoren eingesetzt werden.

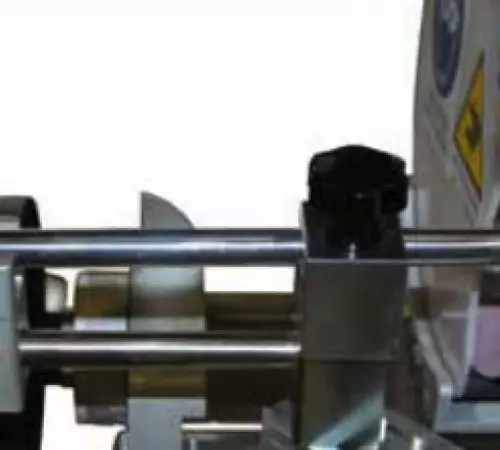

VERSTELLBARER ANSCHLAG
Einstellbares Anschlagsystem auf der Gleitplatte, um sicherzustellen, dass der Bediener den Ventilschaft nicht mit der Schleifscheibenkante berührt.

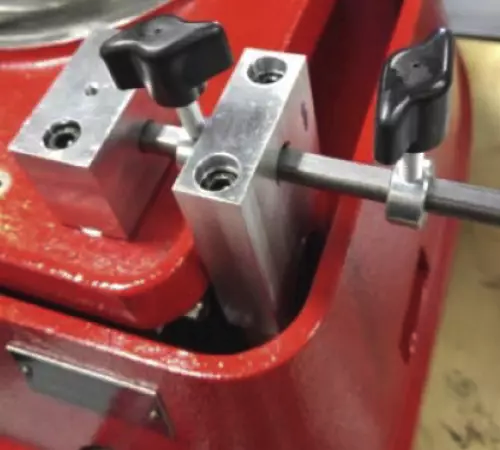

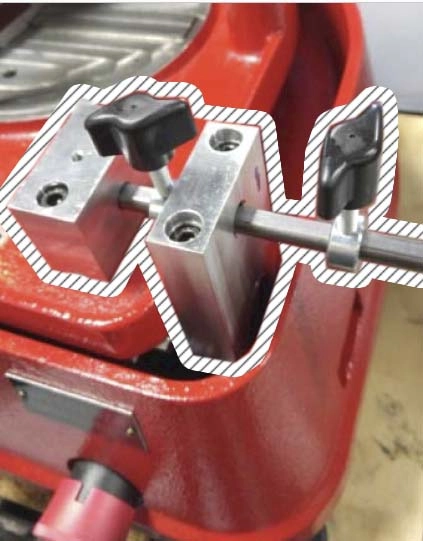

VENTILANSCHLAG-GRIFF
Integration eines Spanngriffs zur schnellen Einstellung des Ventilanschlags.

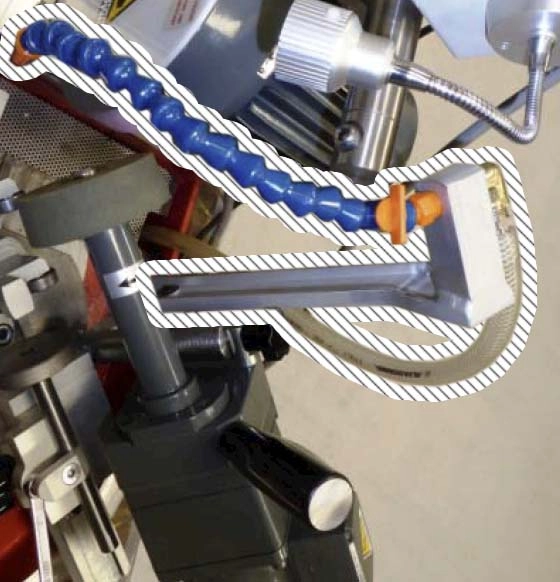

KÜHLMITTEL
Die Maschine ist mit einer elektrischen Pumpe zur Kühlung des Werkstücks ausgestattet. Der Schlauch ist fest auf der Gleitplatte montiert, um einen konstanten Durchfluss auf das Ventil zu gewährleisten.

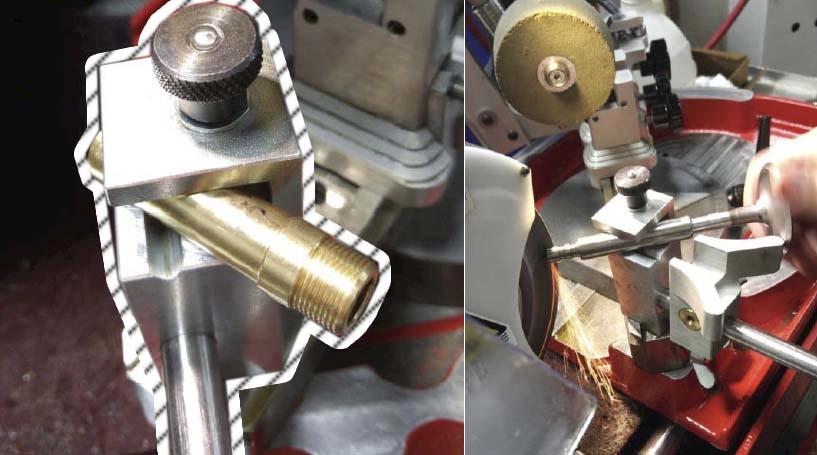

UNIVERSAL-VENTILHALTERUNG
Die universelle Ventilhalterung ermöglicht die Montage aller Ventilführungen, um den Ventilschaft mit grösster Genauigkeit zu schleifen.
Technische Daten
PLATZBEDARF
Breite : 800 mm - 31.5"
Tiefe : 600 mm - 23.6"
Höhe: 600 mm - 23.6"
Nettogewicht ca. : 109 Kg - 240 lbs
Breite : 800 mm - 31.5"
Tiefe : 600 mm - 23.6"
Höhe: 600 mm - 23.6"
Nettogewicht ca. : 109 Kg - 240 lbs
VENTILGRÖSSEN
Maximaler Ventilkopf-Ø : 100 mm - 3.93"
Max. Ventillänge : 400-450 mm / 15.75-17.71"
Minimaler Ventilteller-Ø bei 30° : 22 mm - 0.86"
Minimaler Ventilteller-Ø bei 45° : 18 mm - 0.7"
Ventilschaft Ømini-maxi : 4 bis 16 mm - 0.15" bis 0.63"
Maximaler Ventilkopf-Ø : 100 mm - 3.93"
Max. Ventillänge : 400-450 mm / 15.75-17.71"
Minimaler Ventilteller-Ø bei 30° : 22 mm - 0.86"
Minimaler Ventilteller-Ø bei 45° : 18 mm - 0.7"
Ventilschaft Ømini-maxi : 4 bis 16 mm - 0.15" bis 0.63"
MOTOREN
Drehzahl der Schleifscheibe: 0 bis 2800 U/min
Ventilantriebsgeschwindigkeit : 0-14 U/min
Leistung des Schleifscheibenmotors : 80 W
Drehzahl der Schleifscheibe: 0 bis 2800 U/min
Ventilantriebsgeschwindigkeit : 0-14 U/min
Leistung des Schleifscheibenmotors : 80 W
ANSCHLÜSSE
Elektrischer Anschluss: 230V-1PH+N+T-50/60Hz
Elektrischer Anschluss: 230V-1PH+N+T-50/60Hz
