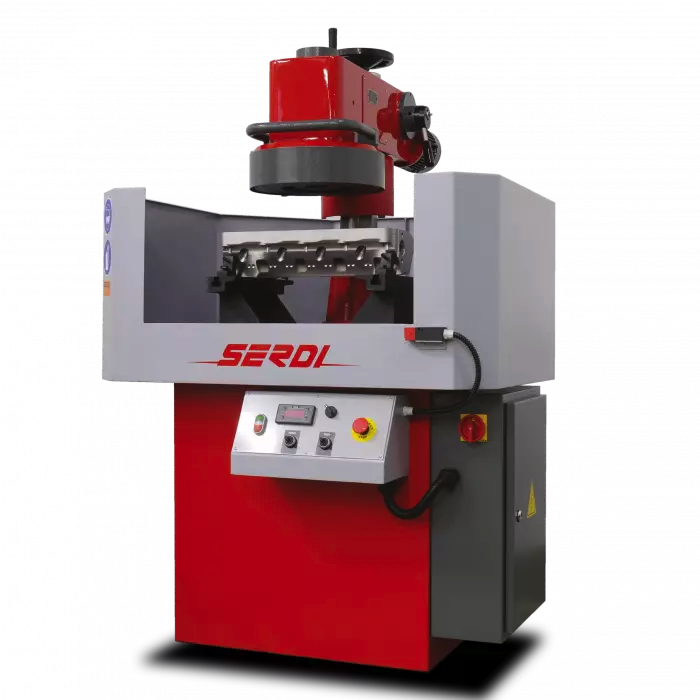

Zylinderkopf & Zylinderblock Planfräsmaschine SERDI SG330

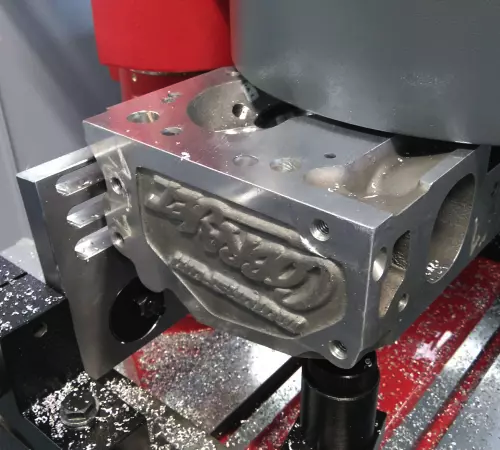

Maschine zum Fräsen und Schleifen von Zylinderkopfebenen und kleinen Motorblöcken aus Aluminium oder Gusseisen. Der schwenkbare Kopf deckt die meisten 4- bis 6-Zylinder-PKW-Motoren ab. Kühlmittelsystem mit elektrischer Pumpe und Absetzbecken verfügbar.
FRÄSKOPF

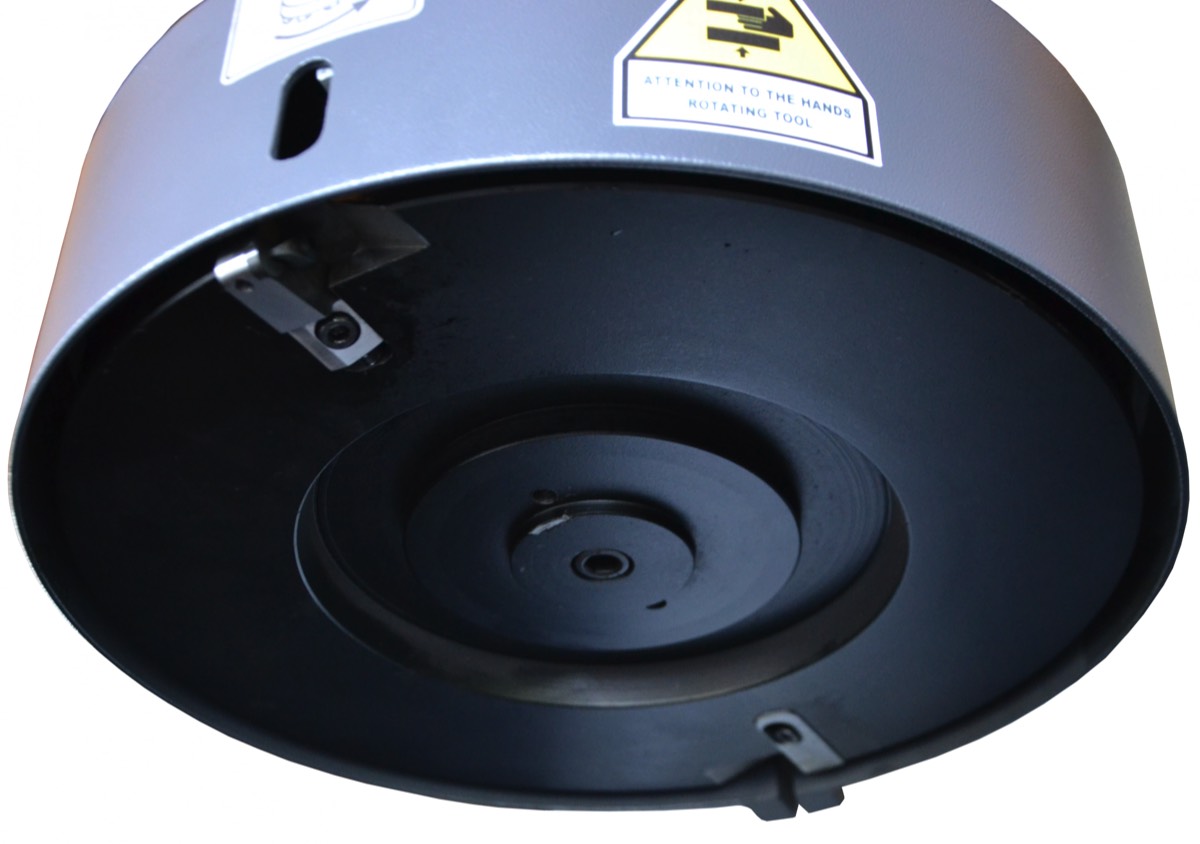

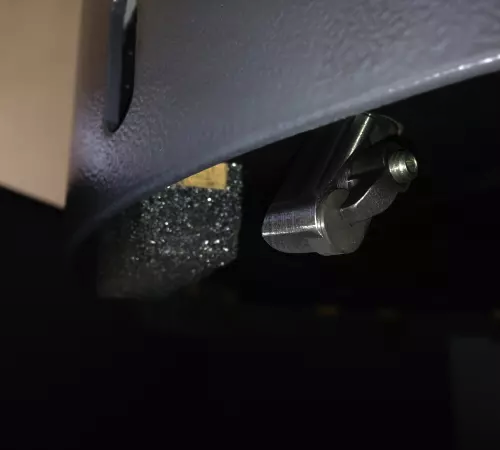

Die Maschine wird mit einer Fräskopf Ø 330 mm geliefert, auf der ein Werkzeughalter montiert ist, der mit CBN- oder PKD-Schneidplatten Ø 9,52 mm kompatibel ist.
Die CBN-Schneidplatte ist für das Fräsen von Gusseisen bestimmt, während die PKD-Schneidplatte für das spanabhebende Schneiden von Aluminium bestimmt ist.
Die CBN-Schneidplatte ist für das Fräsen von Gusseisen bestimmt, während die PKD-Schneidplatte für das spanabhebende Schneiden von Aluminium bestimmt ist.
SCHWENKBARER BEARBEITUNGSKOPF

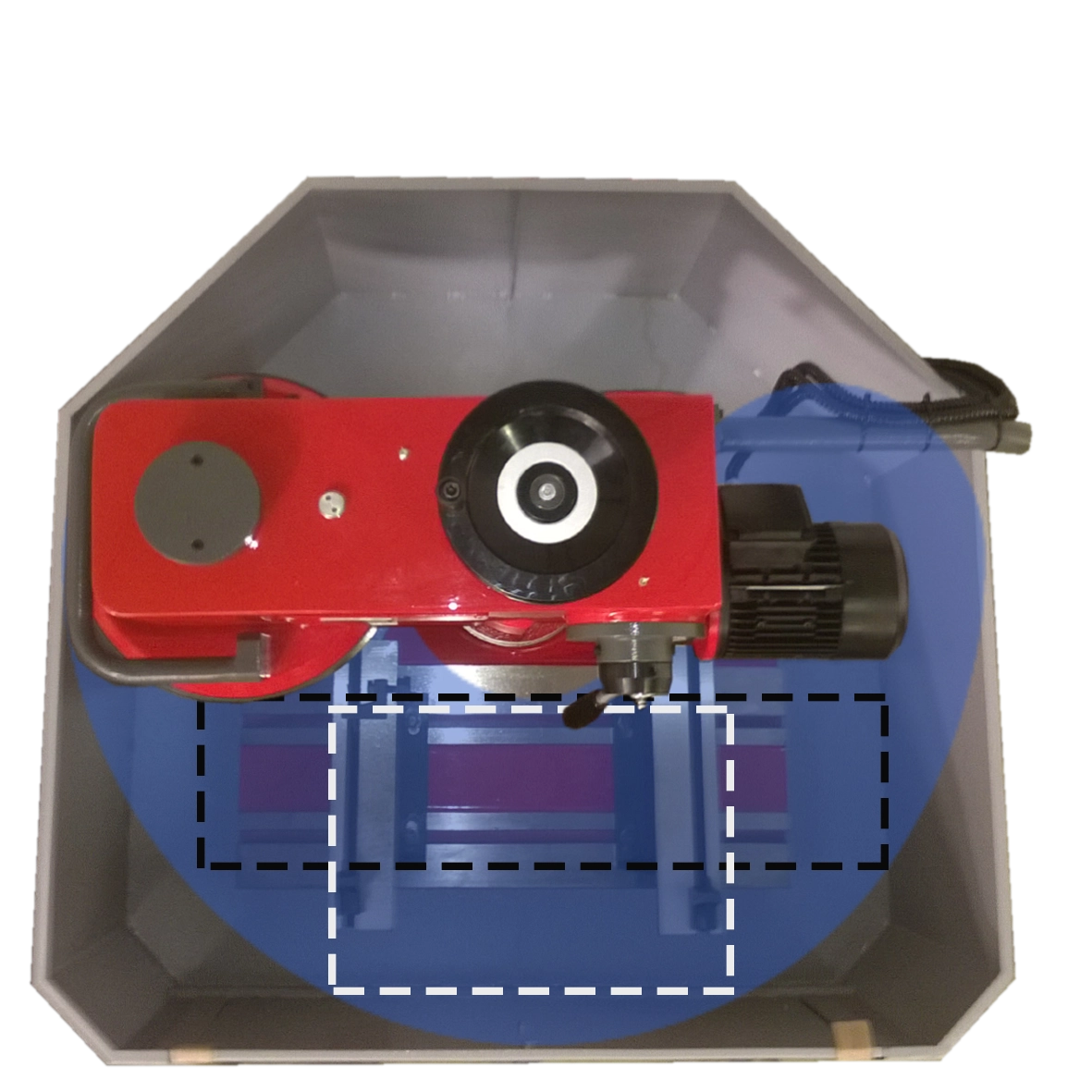

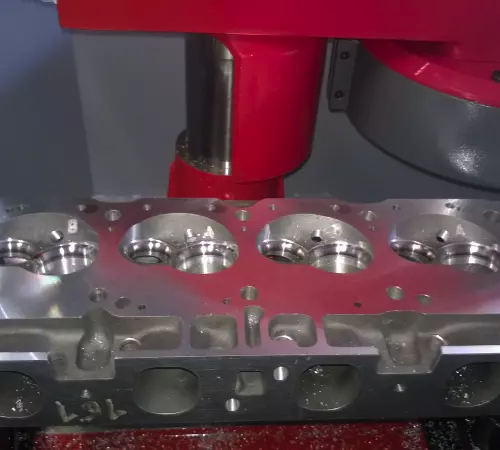

Der schwenkbare Fräskopf Ø330 mm ermöglicht die Bearbeitung von Köpfen oder Blöcken mit den folgenden Abmessungen:
- 700x180 mm
- 600x225 mm
- 500x260 mm
- 400x285 mm
- 350x300 mm
- 700x180 mm
- 600x225 mm
- 500x260 mm
- 400x285 mm
- 350x300 mm
ZWEI FREQUENZGEREGELTE ANTRIEBE

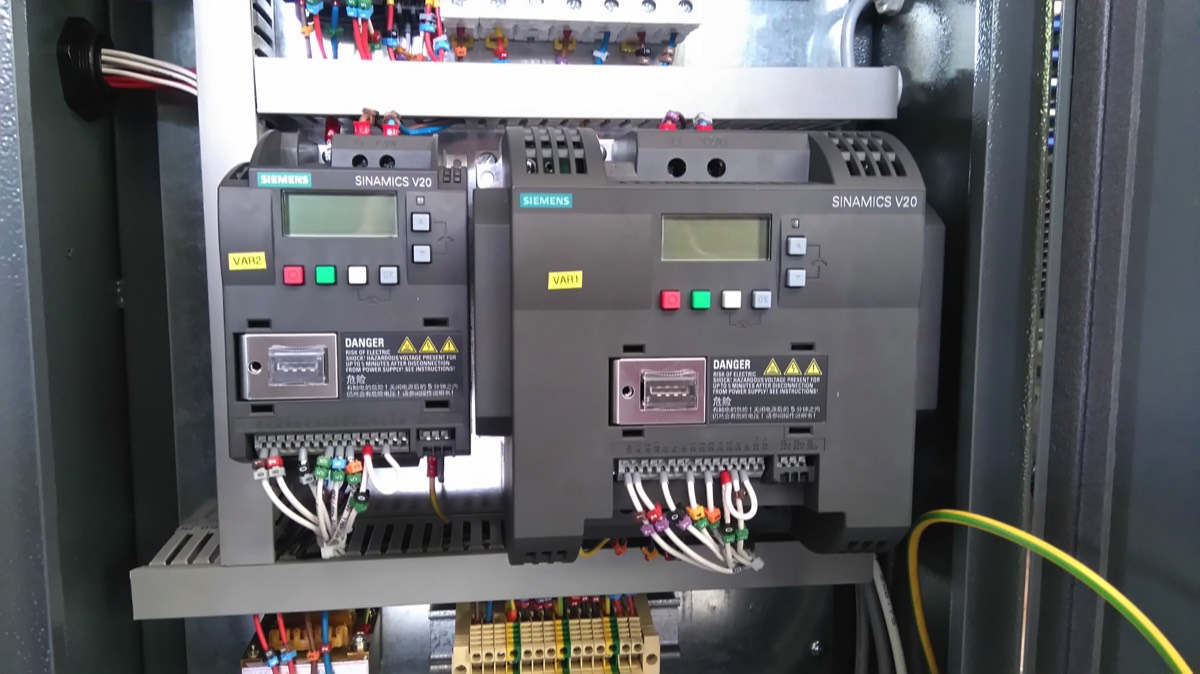

Sowohl die Fräsplatte als auch der Schwenkkopf werden unabhängig voneinander von zwei Siemens-Frequenzumrichtern angetrieben.
OPTIONALE AUFSPANNVORRICHTUNGEN

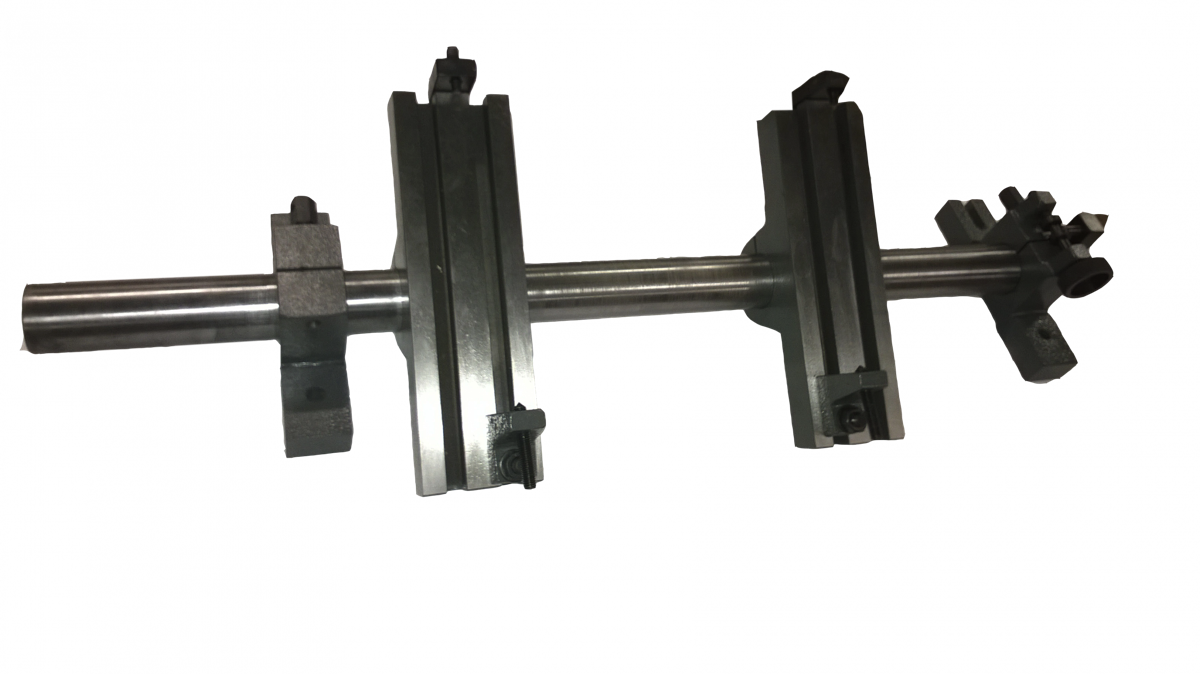

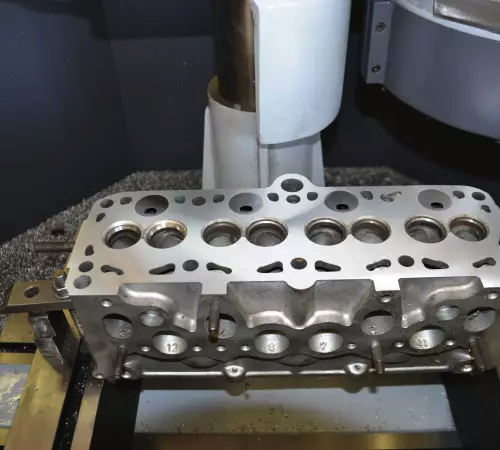

UNIVERSAL-AUFSPANNVORRICHTUNG

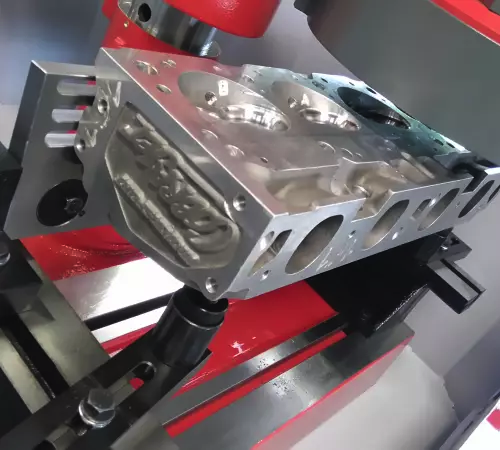

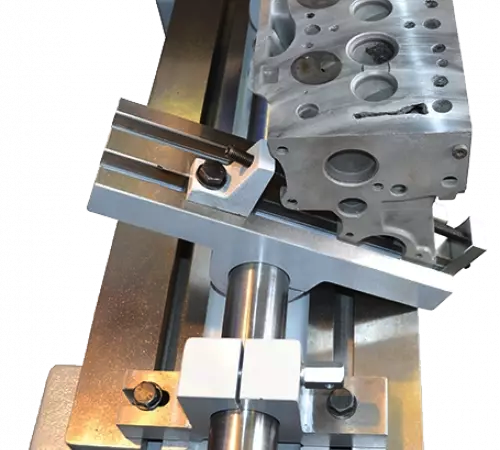

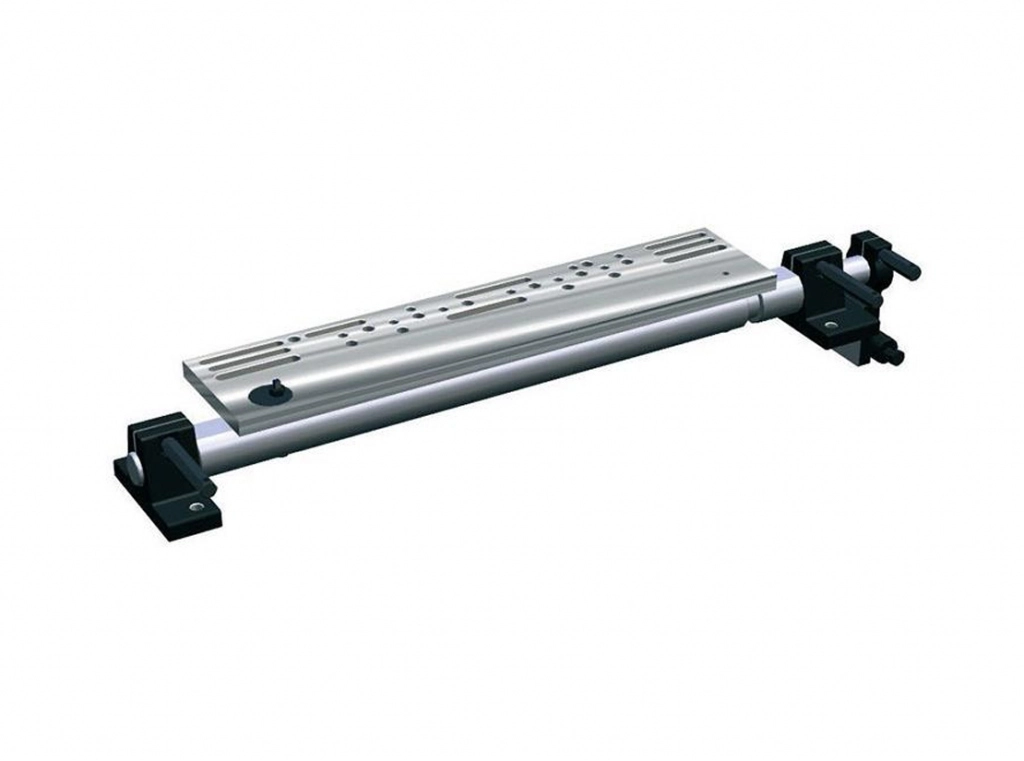

VERSTELLBARE AUFSPANNVORRICHTUNG MIT STAHLPLATTE
Technische Daten
PLATZBEDARF
Breite : 1100 mm - 43.3"
Tiefe: 1100 mm - 43.3"
Nettogewicht ca. : 430 Kg - 948 lbs
Höhe : 1560 mm - 61.41"
Breite : 1100 mm - 43.3"
Tiefe: 1100 mm - 43.3"
Nettogewicht ca. : 430 Kg - 948 lbs
Höhe : 1560 mm - 61.41"
FRÄSPLATTE
Vertikaler Werkzeugweg : 205 mm - 8.07"
Spindeldrehzahl : 600 bis 1460 U/min
Leistung der Spindelmotorisierung : 2,6 kW
Durchmesser der Fräsplatte : 330 mm - 13"
Leistung des Vorschubmotors (Pendelbewegung) : 0,12 kW
Vertikaler Werkzeugweg : 205 mm - 8.07"
Spindeldrehzahl : 600 bis 1460 U/min
Leistung der Spindelmotorisierung : 2,6 kW
Durchmesser der Fräsplatte : 330 mm - 13"
Leistung des Vorschubmotors (Pendelbewegung) : 0,12 kW
BEARBEITUNGSKAPAZITÄT
Abstand zwischen Tisch und Werkzeug : 125 bis 340 mm - 4.92" bis 13.38"
Tischfläche : 295 x 750 mm - 11.6" x 29.5"
Abstand zwischen Tisch und Werkzeug : 125 bis 340 mm - 4.92" bis 13.38"
Tischfläche : 295 x 750 mm - 11.6" x 29.5"
ANSCHLÜSSE
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz
