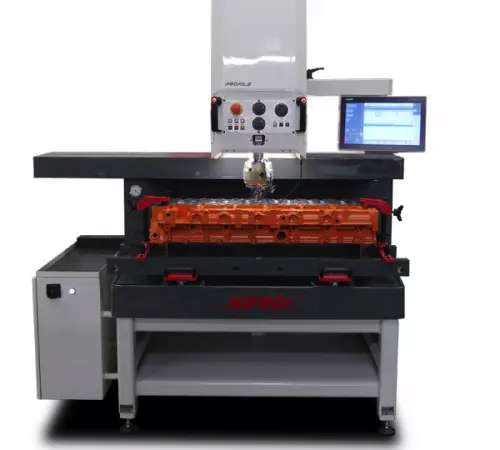

single-point Ventilsitzbearbeitungsmaschine SERDI PROFILE L

SERDI PROFILE L

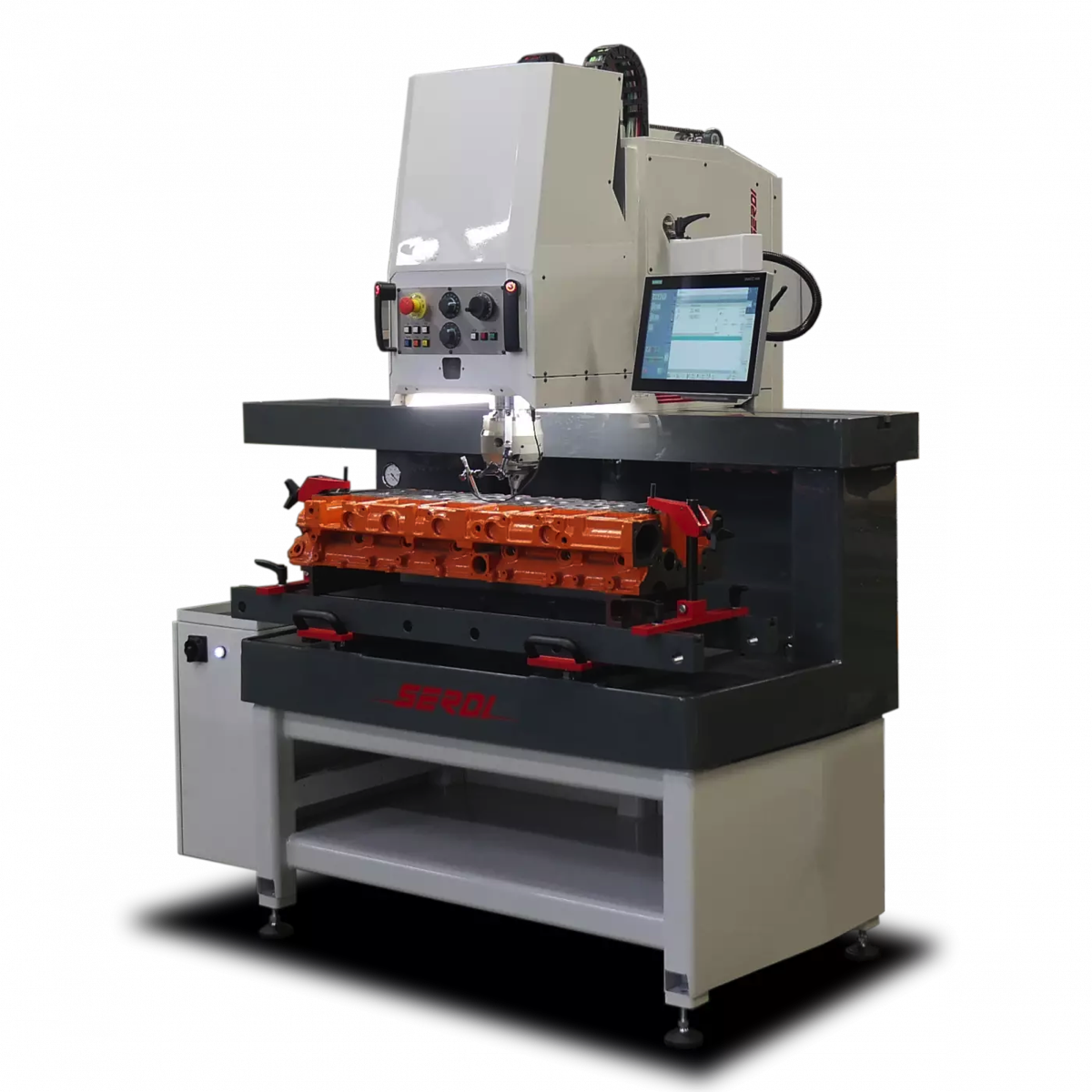

Die neueste single—point CNC-Maschine von Serdi. Mehr als 10 Jahre Erfahrung in der single point-Technologie wurden in der modernsten Maschine auf dem Markt zusammengefasst. Bedienerfreundlichkeit, Geschwindigkeit und Genauigkeit sind auf einem ganz neuen Niveau und lassen die Konkurrenz hinter sich. Die extrem vielseitige Maschine eignet sich für die Bearbeitung aller Arten von Zylinderköpfen, von kleinen Motorrädern bis hin zu großen stationären Motoren. Sie kann alles.

GANTRY DESIGN

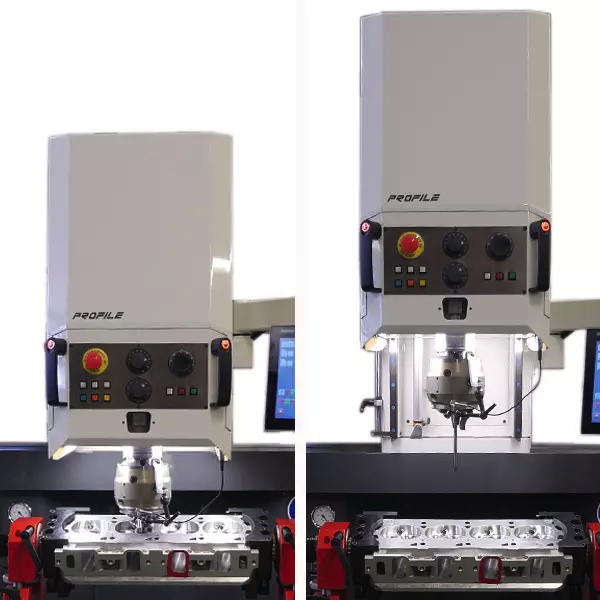

Die gesamte Einheit aus Spindel und Zentriersystem bewegt sich entlang starrer, vorgespannter Führungsbahnen auf und ab. Die manuelle Vertikalbewegung garantiert ein einfaches Einsetzen des Piloten. Die robuste Konstruktion in Verbindung mit einem kurzen Spindelweg erhöht die Gesamtsteifigkeit erheblich. Sicheres ''normal geschlossenes'' Klemmsystem für erhöhte Sicherheit: Das Portal wird geklemmt, wenn kein Druck ausgeübt wird. Perfekt ausgewuchtete Spindel in jeder Arbeitshöhe.
Stacks Image 47

BEDIENFELDER

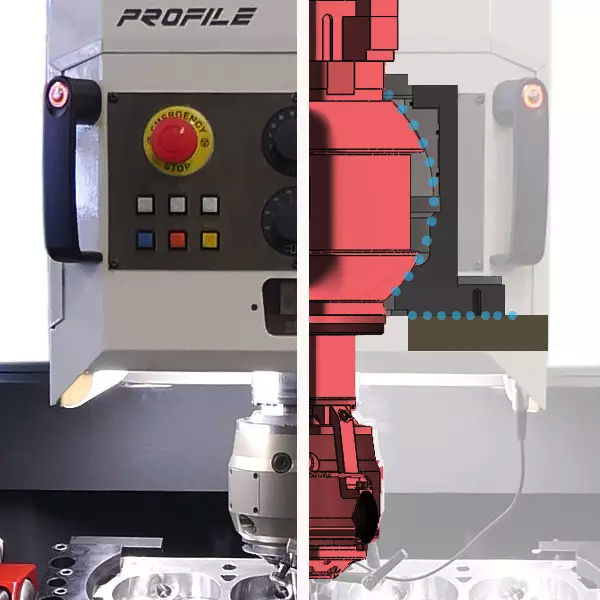

SERDIs bewährtes Dreifach-Luftkissen und die eingebaute Motorkombination führen zu einer unerreichten Zentriergenauigkeit. 30% weniger schwebende Masse (alle schwebenden Teile beim Zentrieren) im Vergleich zur vorherigen Formmessergeneration. Die neue Maschinenarchitektur reduziert den Hebelarm zwischen Pilot und Schwebesystem erheblich. Die Durchbiegung des Piloten durch die schwebende Masse wird dadurch auf ein Minimum reduziert.
Stacks Image 55

EINGEBAUTE MOTORSPINDEL

Eingebaute Motorspindel mit maximalem Drehmoment von 0 bis 3000 U/min. Synchronspindelmotor mit sehr hoher Leistungsdichte aus Schweizer Produktion. Hochpräzise, lebensdauergeschmierte Spindellager. Hochdynamische Siemens-Servomotoren mit Absolutwertgebern in der Z- und U-Achse. Vorgespannte Präzisions-Kugelumlaufspindeln in der Z- und U-Achse. Die einzige Maschine auf dem Markt mit CNC-gesteuerter Spindeldrehzahl, die eine konstante Schnittgeschwindigkeit an jedem Punkt des Schnittprofils ermöglicht. Die von Serdi entwickelte Kinematik ermöglicht sehr hohe Bearbeitungsgeschwindigkeiten bei unübertroffener Genauigkeit.
Stacks Image 63

DIALOGGESTEUERTE CNC-PROGRAMMIERUNG

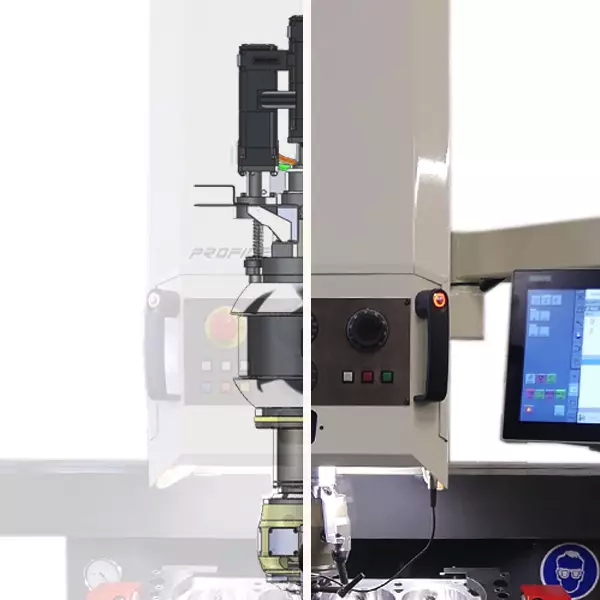

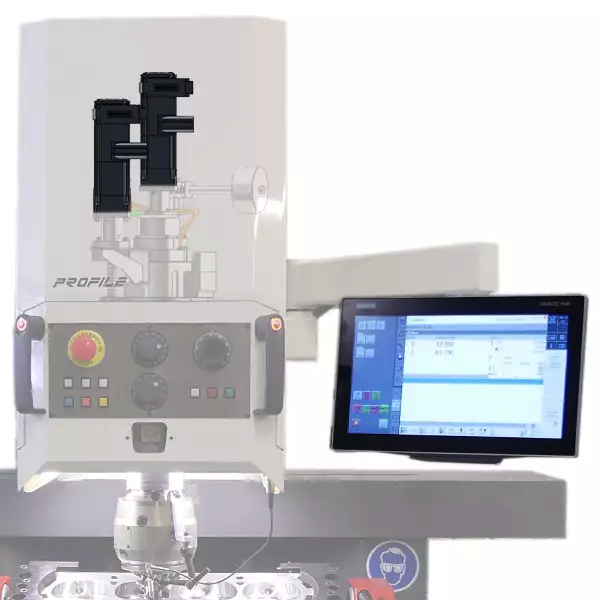

Siemens 840dsl CNC / Sinamics S120 Antriebe / Simotics S Servomotoren für eine perfekt kohärente und integrierte Lösung. Multitouch-HMI-Bildschirm. Sinumerik OS mit maßgeschneiderten Schnittstellen. Sehr einfache dialogorientierte Programmierung. Die offene Sinumerik ermöglicht die kontinuierliche Verbesserung der Software und die Entwicklung kundenspezifischer Funktionen. Konnektivität und Netzwerkintegration: USB und Ethernet. Die Ethernet-Verbindung ermöglicht die Fernüberwachung, Datenübertragung und Fernwartung.
Stacks Image 71

PLANDREHKOPF

Plandrehkopf mit automatischem Ausgleichssystem. Ein internes Auswuchtsystem kompensiert die Massenbewegung des Schlittens, um Vibrationen bei der Drehung der Spindel zu vermeiden, selbst bei höchsten Geschwindigkeiten. LVDT-Messgerät, das unabhängig von der Neigung des Zylinderkopfs eine gleichbleibend genaue Bearbeitungstiefe an allen Sitzen garantiert. Hydraulisch ausdehnbarer Pilothalter, der hohe Spannkraft mit höchster Rundlaufgenauigkeit kombiniert. Passt auf alle Standard-Serdi-Piloten.
Stacks Image 79

BEARBEITUNG DURCH INTERPOLATION DER U- UND Z-ACHSE

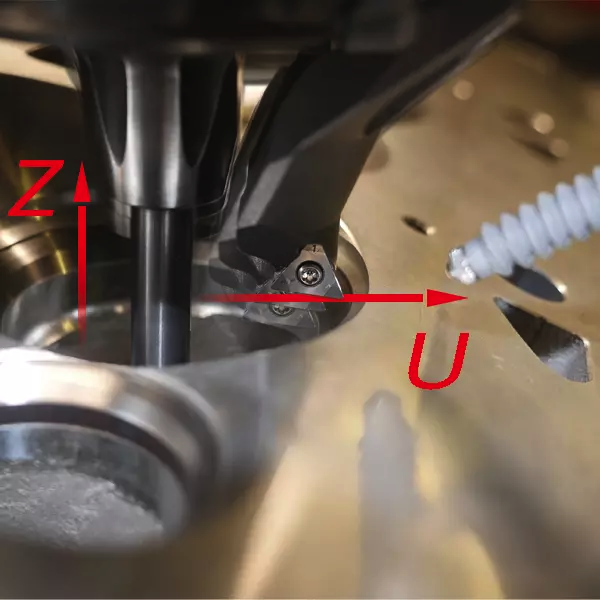

Die Interpolation von U- und Z-Achse durch numerische Steuerung ermöglicht die Bearbeitung beliebiger Ventilsitzprofile, die aus beliebigen Segmenten oder Radien zusammengesetzt sind. Der große Verfahrweg der U-Achse von 22 mm (0.86 in) reduziert die Notwendigkeit eines Werkzeugwechsels/einer Werkzeuganpassung. Konkave Formen zur Erhöhung der Abgasgeschwindigkeiten (Venturi) sind ebenfalls möglich. Diese hohe Geometrieflexibilität in Verbindung mit dem geringen Schneidaufwand, der durch das Einpunktschneiden erzeugt wird, macht diese Maschine ideal für Prototyping-Motoren sowie für die Produktion mittlerer Stückzahlen.
Stacks Image 87

INTEGRIERTES VAKUUMPRÜFGERÄT

Abgestufter Vakuumtester von 0 bis -1 bar, der auf der einen Seite mit einem Vakuumerzeuger und auf der anderen Seite mit einem Schaumstoffkissen verbunden ist, um eine schnelle Überprüfung der Ventildichtung mit dem auf dem Ventilsitz montierten Ventil durchzuführen, bevor der Zylinderkopf von der Maschine demontiert wird.
Stacks Image 96

WERKZEUGE

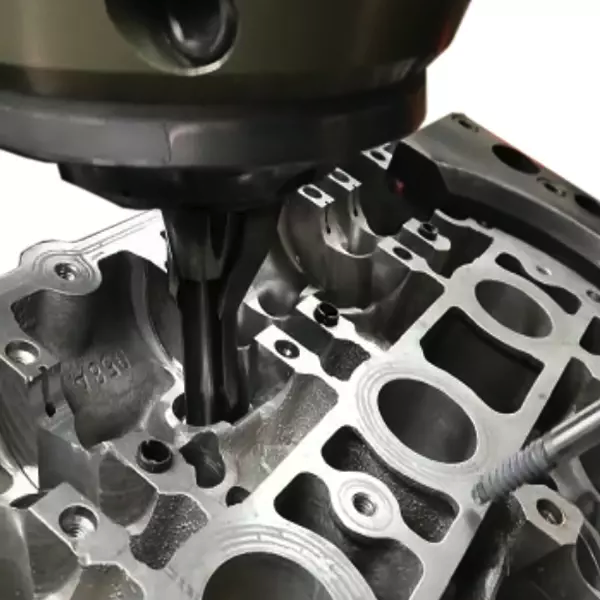

Hohe Flexibilität bei der Werkzeugbestückung, die neben der Ventilsitzbearbeitung auch die Bearbeitung von Nockentellerbohrungen ermöglicht.
Stacks Image 104

SPÄNESCHUTZ-UMHAUSUNG

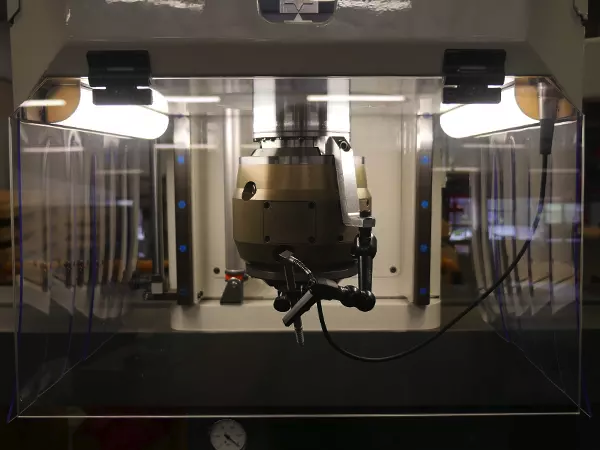

Dank dreier Abdeckungen, die den Plandrehkopf umgeben, wird das Herausschleudern von Spänen begrenzt. Die vordere Abdeckung ist abnehmbar
Stacks Image 112

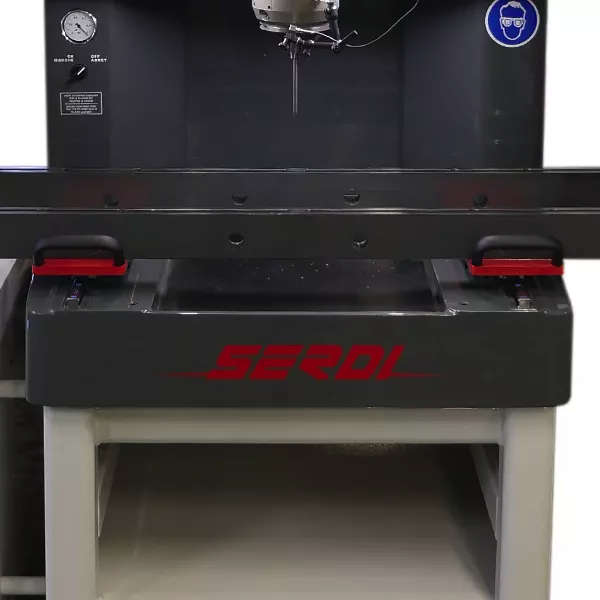

AUFSPANNTISCH

Die beiden Parallelauflagen sind auf zwei vorgespannten Führungsschienen montiert. Wenn die Maschine nicht mit Luft versorgt wird oder während der Bearbeitung, wird der Vorrichtungstisch automatisch verriegelt, um ein höheres Sicherheitsniveau zu gewährleisten. Passt zu jeder Serdi-Vorrichtung.
Stacks Image 120

SPANNVORRICHTUNG

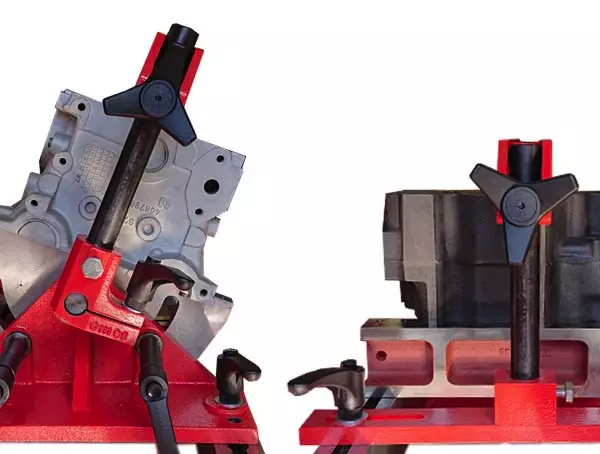

Die Maschine wird mit einem Spannsystem geliefert, das das Einrichten und Spannen von Zylinderköpfen mit sowohl vertikalen als auch schrägen Ventilführungen ermöglicht. Es werden mehrere Arten von Abstandshaltern oder Spannleisten geliefert, um die gängigsten Zylinderköpfe anzupassen. Die Halterung kann von +42° bis -15° aus der Senkrechten geneigt werden.
Stacks Image 128

Technische Daten

PLATZBEDARF
Breite : 3300 mm - 130"
Tiefe : 1400 mm - 55"
Höhe : 2400 mm - 98.5"
Nettogewicht ca. : 2000 Kg - 4409 lbs
MAXIMALE ZYLINDERKOPFGRÖSSE
Breite (bei Parallelen mit Standard 190 mm Pilot) : 500 mm - 19.7"
Länge (bei Parallelen mit Standard 190 mm Pilot) : unbegrenzt
Höhe (bei Parallelen mit Standard-Pilot 190 mm) : 400 mm - 15.3"
Länge (ein- oder zweiachsige Rollover-Vorrichtung) : 1050 mm - 41.3"
Breite (ein- oder zweiachsige Rollover-Vorrichtung) : 300 mm - 11.81"
Höhe (ein- oder zweiachsige Rollover-Vorrichtung) : 190 mm - 7.48"
BEARBEITUNGSKAPAZITÄT
Ventilsitzkapazität: 14 bis 120 mm - 0,55" bis 4,72"
VERFAHRWEG TISCH
Tischverfahrweg:
210 mm - 8.26"
VERFAHRWEGE BEARBEITUNGSKOPF
In der Länge : 1525 mm - 60"
Quer : 50 mm - 1.96"
Senkrecht : 330 mm - 13"
Luftkissenweg der Zentrierebene : 14 mm - 0.55"
SPINDEL
Spindeldrehzahl : 0 bis 3000 U/min
Schnittgeschwindigkeit : 0 bis 300 m/min
Verfahrweg der Spindel : 120 mm - 4.73"
Spindelvorschub (Z-Achse) : 0 bis 3000 mm/min
Verfahrweg der U-Achse (Radius) : 22 mm - 0.86"
Schlittenvorschub (U-Achse) : 0 bis 2000 mm/min
ANSCHLÜSSE
Stromversorgung : 6,3kVA-3x400V+PE-50/60 Hz
Pneumatische Luftversorgung : 6 bar

Verfügbare Optionen

2-Achsen Aufspannvorrichtung

360° Aufspannvorrichtung

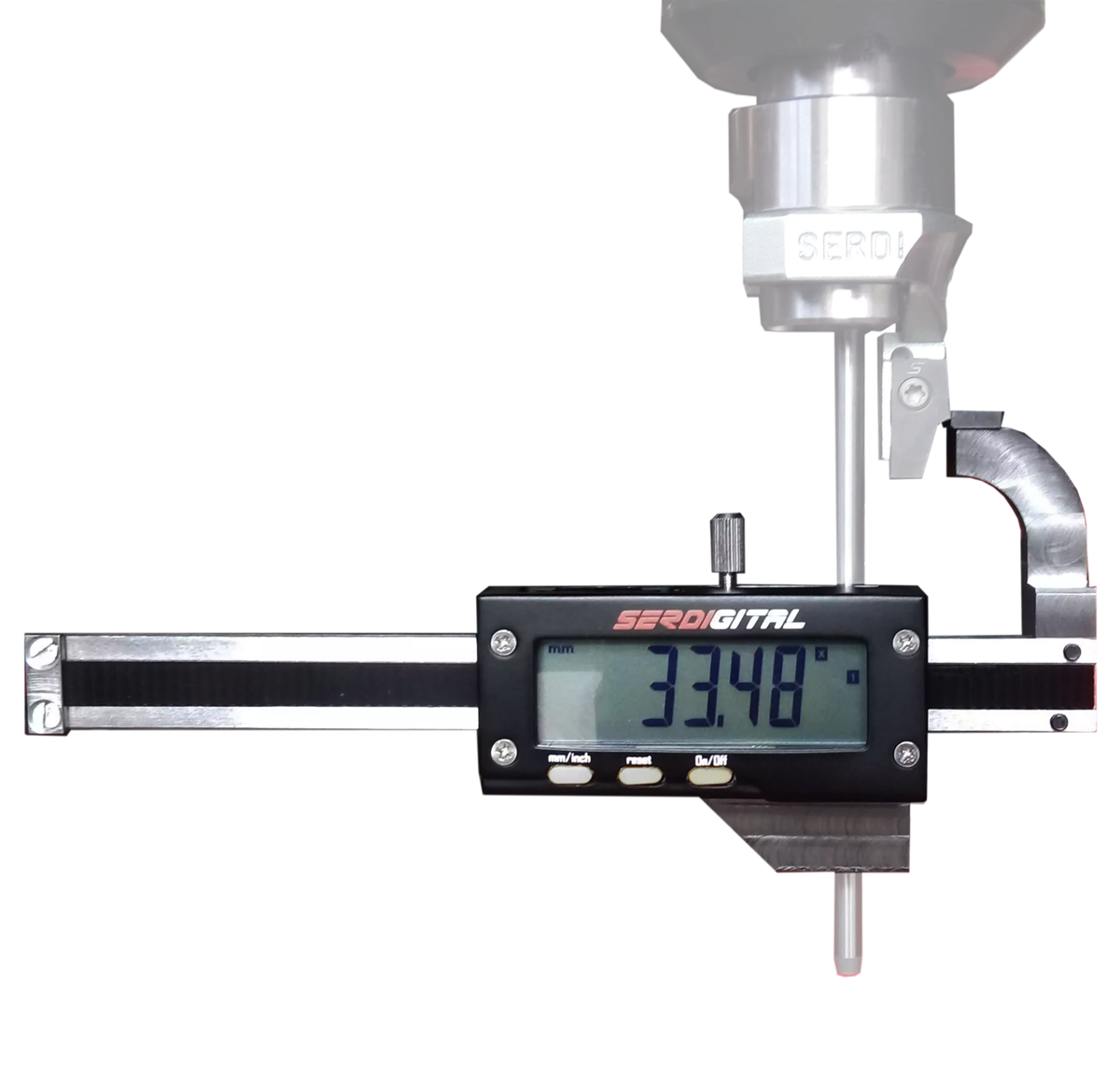

SERDIGITAL
