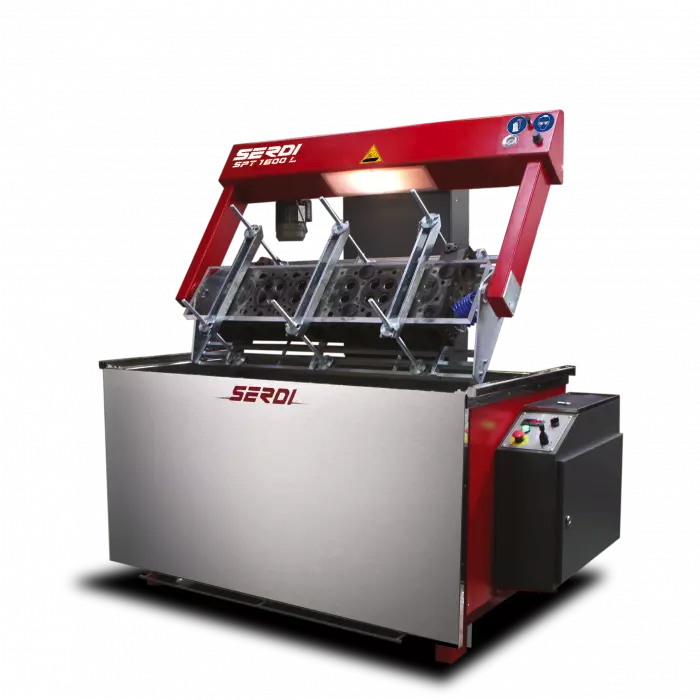

Zylinderkopf-Rissprüfmaschine SERDI SPT1600L
Für die Rissprüfung der meisten Zylinderköpfe bis 6 Zylinder,
im Motorrad-, PKW- und NKW-Bereich.
Maximale Abmessungen des Zylinderkopfes 1350×395×300(h) mm
im Motorrad-, PKW- und NKW-Bereich.
Maximale Abmessungen des Zylinderkopfes 1350×395×300(h) mm

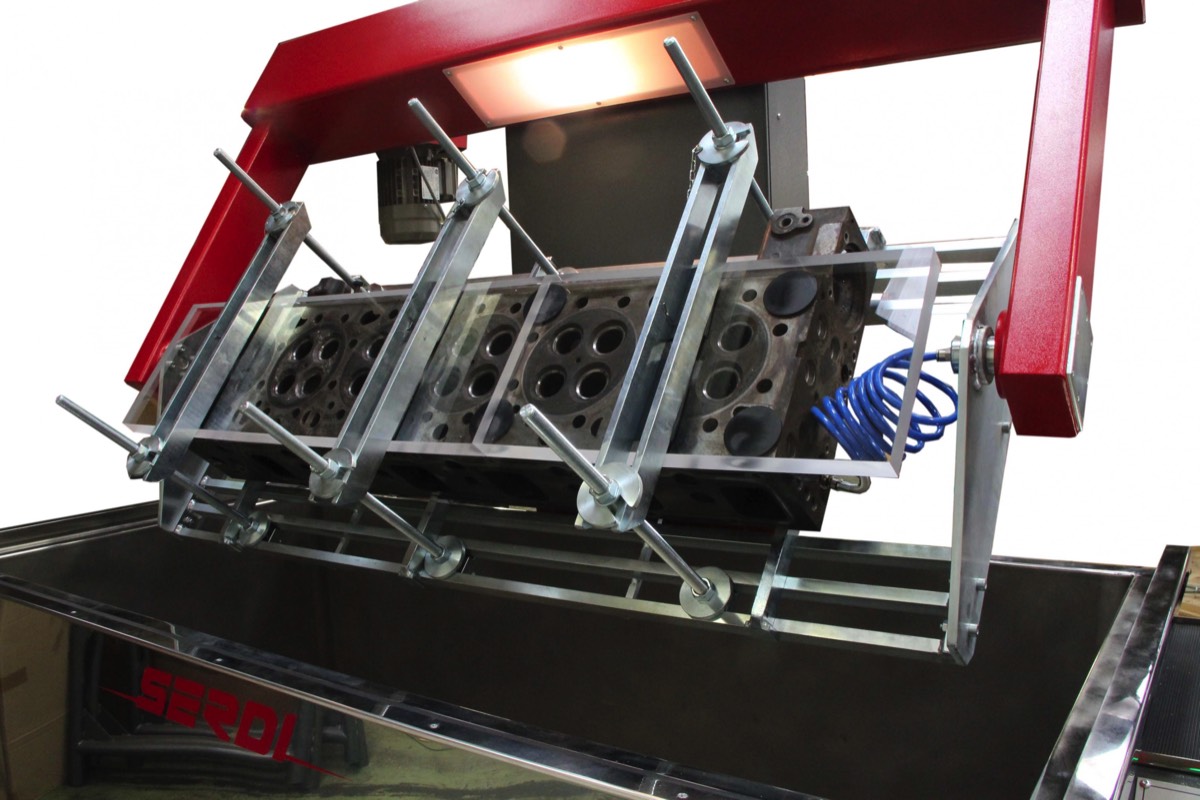

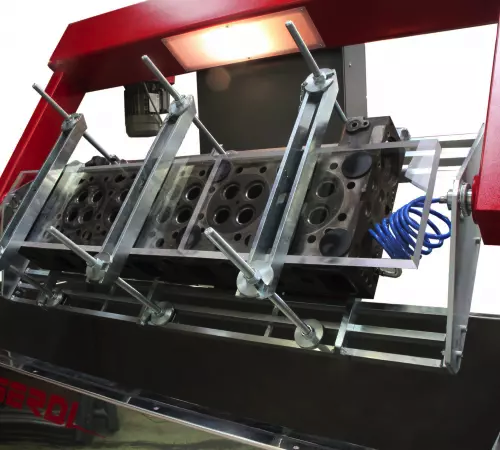

MOTORISCH ANGETRIEBENE 360°-HALTERUNG
Elektrisch angetriebene Drehung des Teils um 360° zur Prüfung aller Seiten des Zylinderkopfes auf Risse.

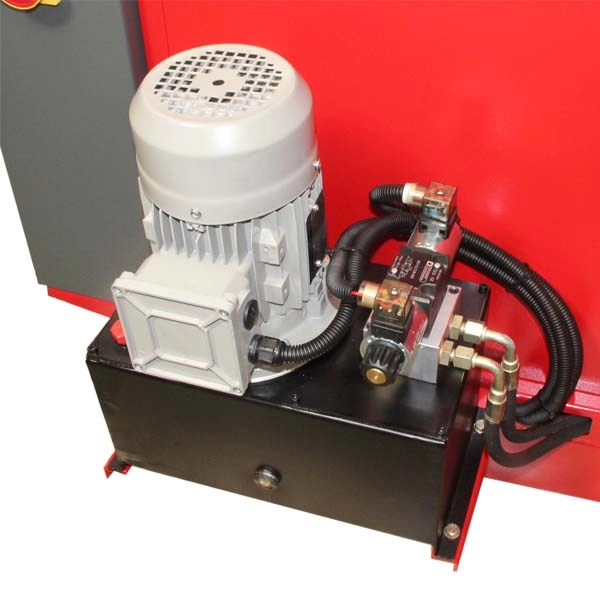

HYDRAULISCH ANGETRIEBENE VERTIKALBEWEGUNG
Heben und Senken des Werkstücks mit hydraulischen Hebern.

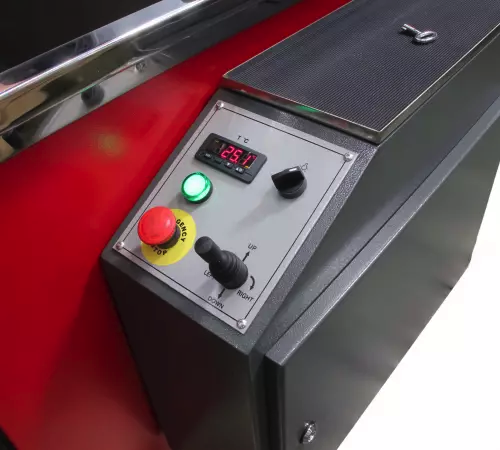

BEDIENUNG DER MASCHINE
Werkstück kann vom Bediener blind mittels Joystick kontrolliert werden. Gegen Fehlbedienung muss der Knopf an der Spitze deds Joysticks gedrückt werden.
Somit bleibt die Aufmerksamkeit des Bedieners alleine auf die Rißsuche beschränkt.
- auf/ab
- links/rechts
Somit bleibt die Aufmerksamkeit des Bedieners alleine auf die Rißsuche beschränkt.
TANK
Isolierter Tank aus Edelstahl
WASSERMANGEL-SICHERUNG
Damit die Heizstäbe nicht beschädigt werden sorgt ein Schwimmschalter dafür, dass die Heizungsanlage nur bei ausreichendem Wasserstand betrieben wird.

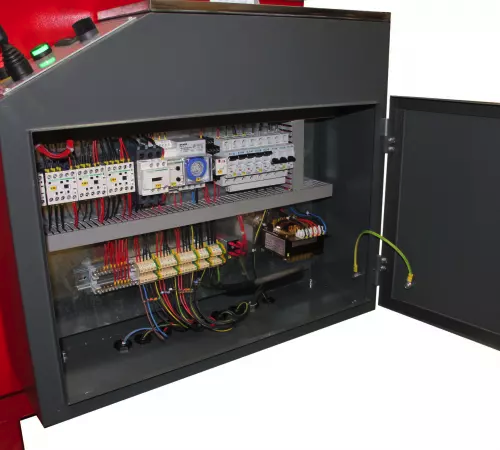

PROGRAMMIERBARER HEIZZYKLUS
Der Heizzyklus ist auf wöchentlicher Basis programmierbar und ermöglicht ein Vorheizen in der Nacht, wodurch die Nutzungszeit der Maschine optimiert wird.
HEIZLEISTUNG
Die Wassererwärmung erfolgt über zwei elektrische Heizstäbe mit je 4,5 kW, die sich am Boden des Tanks befinden und durch Abdeckungen geschützt sind.
Technische Daten
PLATZBEDARF
Tiefe : 1120 mm - 44.1"
Höhe : 1650 mm - 64.96"
Nettogewicht ca. : 510 Kg - 1124 lbs
Breite : 2050 mm - 80.7"
Tiefe : 1120 mm - 44.1"
Höhe : 1650 mm - 64.96"
Nettogewicht ca. : 510 Kg - 1124 lbs
Breite : 2050 mm - 80.7"
MAXIMALE ZYLINDERKOPFGRÖSSE
Breite : 1350 mm - 53.15"
Breite : 395 mm - 15.55
Höhe : 300 mm - 11.81"
Max. Gewicht des Werkstücks : 300 Kg - 661 lbs
Breite : 1350 mm - 53.15"
Breite : 395 mm - 15.55
Höhe : 300 mm - 11.81"
Max. Gewicht des Werkstücks : 300 Kg - 661 lbs
AUFSPANNUNG
Leistung des Hydraulikaggregats: 0,75 kW
Leistung des Getriebemotors für die Drehung des Tisches: 0,18 kW
Verfahrweg nach oben/unten : 490 mm - 19.3"
Rotationsgeschwindigkeit des Tisches : 4 U/min
Leistung des Hydraulikaggregats: 0,75 kW
Leistung des Getriebemotors für die Drehung des Tisches: 0,18 kW
Verfahrweg nach oben/unten : 490 mm - 19.3"
Rotationsgeschwindigkeit des Tisches : 4 U/min
TANK
Tankinhalt : 590 L
Leistung der Heizwiderstände : 2 x 4,5 kW
Thermostat : 0 bis 90°C
Tankinhalt : 590 L
Leistung der Heizwiderstände : 2 x 4,5 kW
Thermostat : 0 bis 90°C
ANSCHLÜSSE
Elektrische Stromversorgung: 16kVA-3x400V-AC-50/60 Hz
oder 16kVA-3x230V-AC-50/60 Hz
Pneumatische Luftversorgung : 6 bar
Elektrische Stromversorgung: 16kVA-3x400V-AC-50/60 Hz
oder 16kVA-3x230V-AC-50/60 Hz
Pneumatische Luftversorgung : 6 bar
