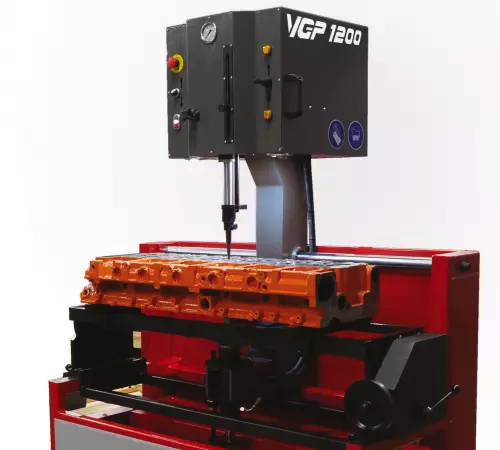

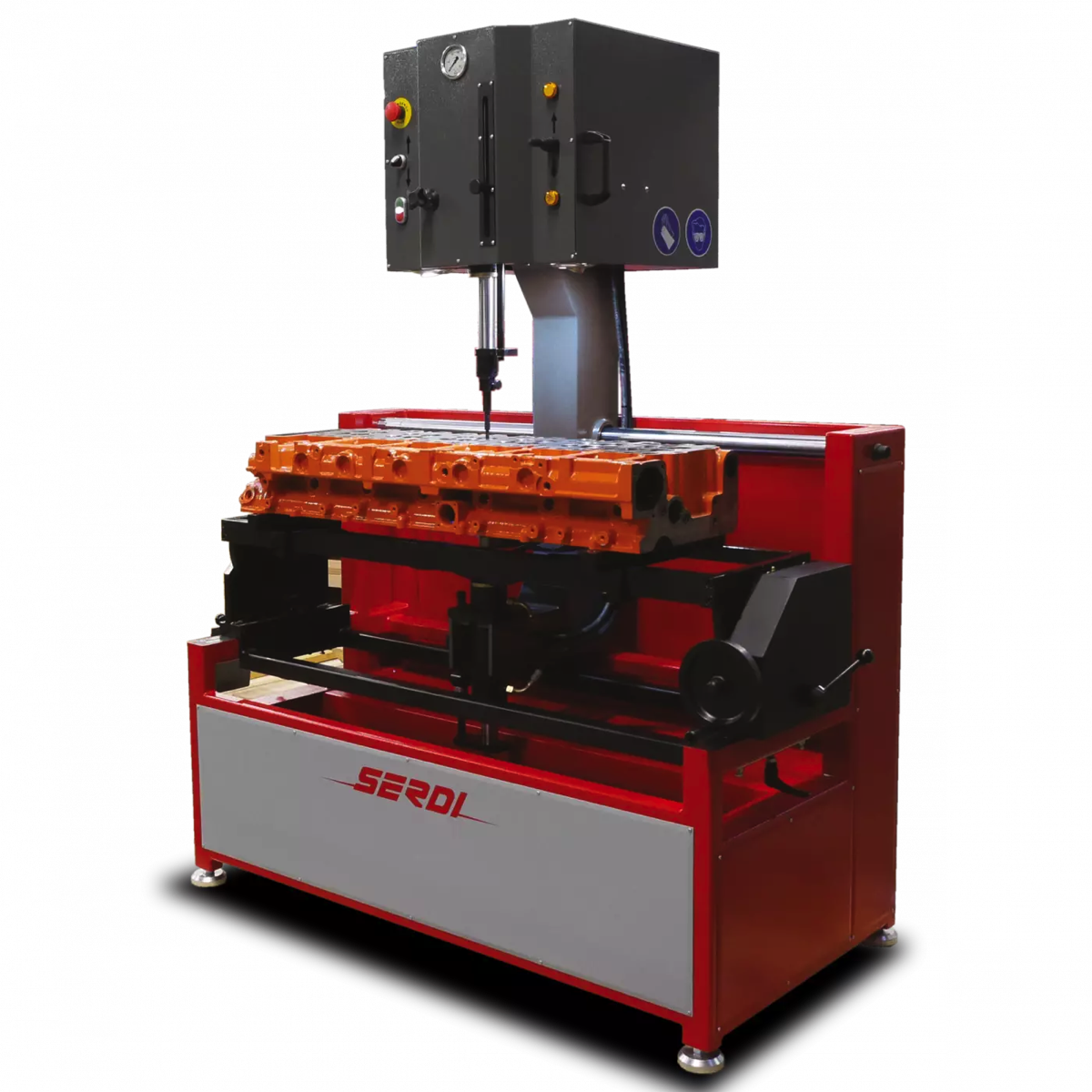

VENTILSITZ- / FÜHRUNGSPRESSE SERDI VGP1200
Hydraulische Ventilführungspresse zum Entfernen gebrauchter Ventilführungen aus dem Zylinderkopf, zum Ein- und Ausbau von Ventilfedern und zum Einsetzen neuer Ventilsitze.

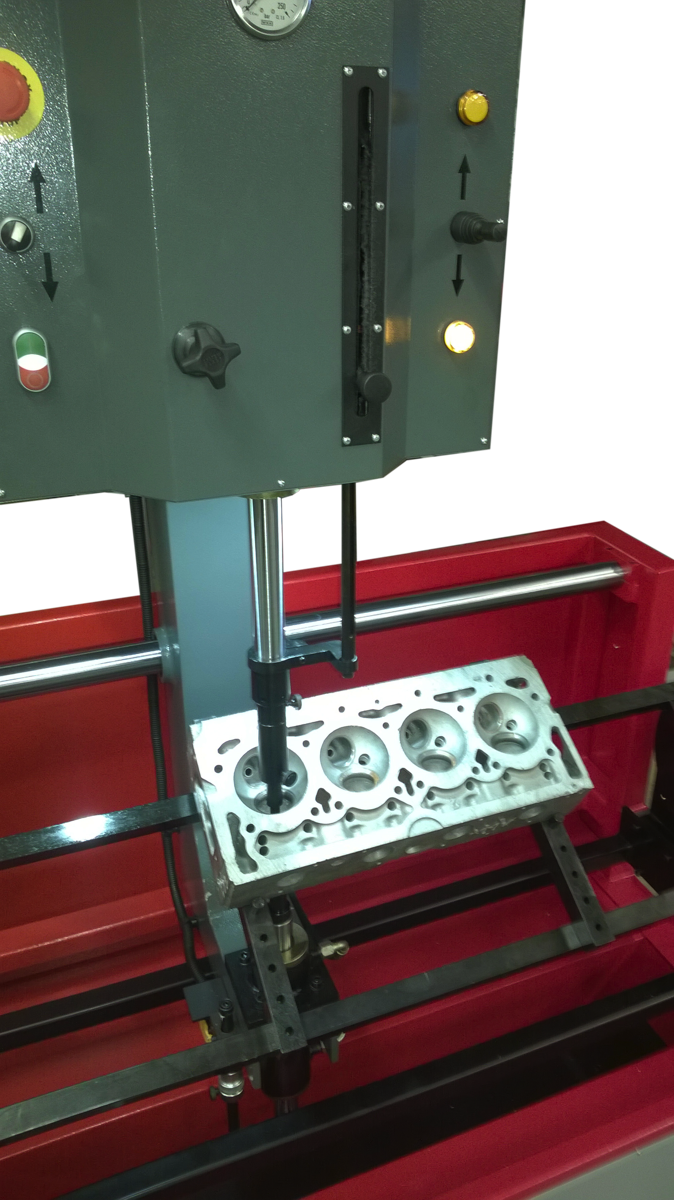

VERSCHIEBBARER PRESSENKOPF
Die Presse verfügt über einen Pressenkopf mit zwei hydraulischen Hebern. Der untere Heber liegt an der Unterseite des Zylinderkopfs an und der obere Heber drückt mit einer bestimmten Kraft, die der zu erledigenden Aufgabe entspricht, nach unten.

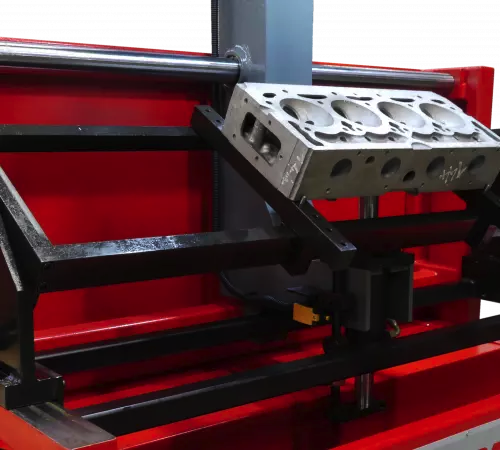

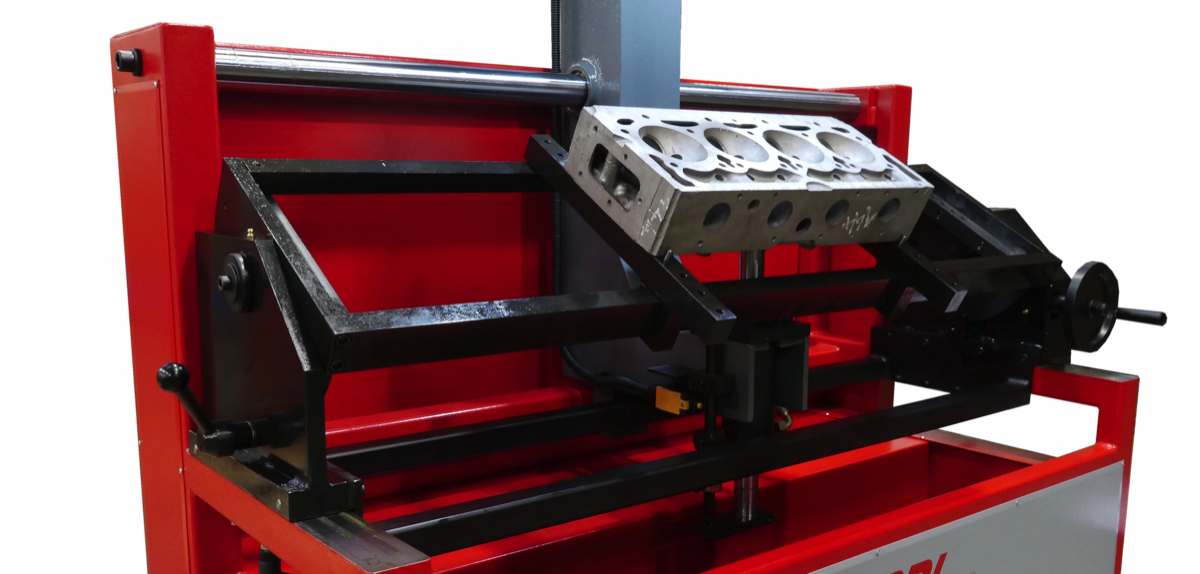

KIPPTISCH
Der Tisch kann vor- und zurückgeschoben werden und ist mit einer Kippvorrichtung ausgestattet, um die Führungen bei schrägen Köpfen vertikal zu positionieren.

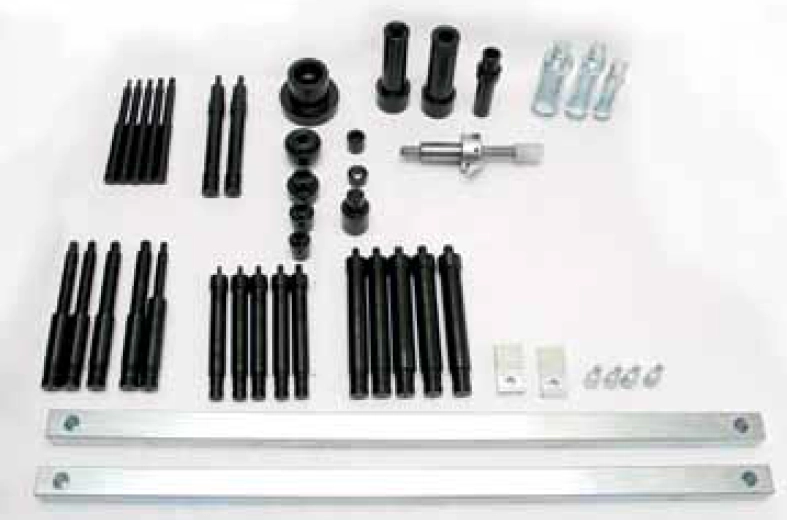

WERKZEUG
Die Maschine wird geliefert mit:
- 22 Demontage-Führungspiloten für Führungen von Ø4 mm bis Ø12 mm (Innendurchmesser)
- 7 Sitzmitnehmer für Sitze von Ø20 mm bis Ø90 mm
- 3 Werkzeuge für die Demontage von Federn Ø24, Ø30 und Ø38 mm
- 2 Spannstangen
- 22 Demontage-Führungspiloten für Führungen von Ø4 mm bis Ø12 mm (Innendurchmesser)
- 7 Sitzmitnehmer für Sitze von Ø20 mm bis Ø90 mm
- 3 Werkzeuge für die Demontage von Federn Ø24, Ø30 und Ø38 mm
- 2 Spannstangen
Technische Daten
PLATZBEDARF
Breite : 1550 mm - 61.02"
Tiefe : 900 mm - 35.43"
Höhe: 1980 mm - 77.95"
Nettogewicht ca. : 380 Kg - 837 lbs
Breite : 1550 mm - 61.02"
Tiefe : 900 mm - 35.43"
Höhe: 1980 mm - 77.95"
Nettogewicht ca. : 380 Kg - 837 lbs
MAXIMALE ZYLINDERKOPFGRÖSSE
Tiefe : 415 mm - 16.34"
Breite : 1350 mm - 53.15"
Tiefe : 415 mm - 16.34"
Breite : 1350 mm - 53.15"
TISCHWEG
Tischneigung : 50°
Tischneigung : 50°
VERFAHRWEGE PRESSENKOPF
Horizontaler Hub : 1100 mm - 43.3"
Oberer Hubweg : 150 mm - 5.9"
Unterer Hub : 120 mm - 4.72"
Horizontaler Hub : 1100 mm - 43.3"
Oberer Hubweg : 150 mm - 5.9"
Unterer Hub : 120 mm - 4.72"
DRUCK
Druck : 0-250 bar
Schubkraft : 0-16 Tonnen
Leistung des Hydraulikaggregats: 1,1 kW
Druck : 0-250 bar
Schubkraft : 0-16 Tonnen
Leistung des Hydraulikaggregats: 1,1 kW
ANSCHLÜSSE
Stromversorgung: 1,6kVA-3x400V-AC+PE-50/60Hz
oder 1,6kVA-3x230V-AC+PE-50/60 Hz
Stromversorgung: 1,6kVA-3x400V-AC+PE-50/60Hz
oder 1,6kVA-3x230V-AC+PE-50/60 Hz
