CNC Rundschleifmaschinen

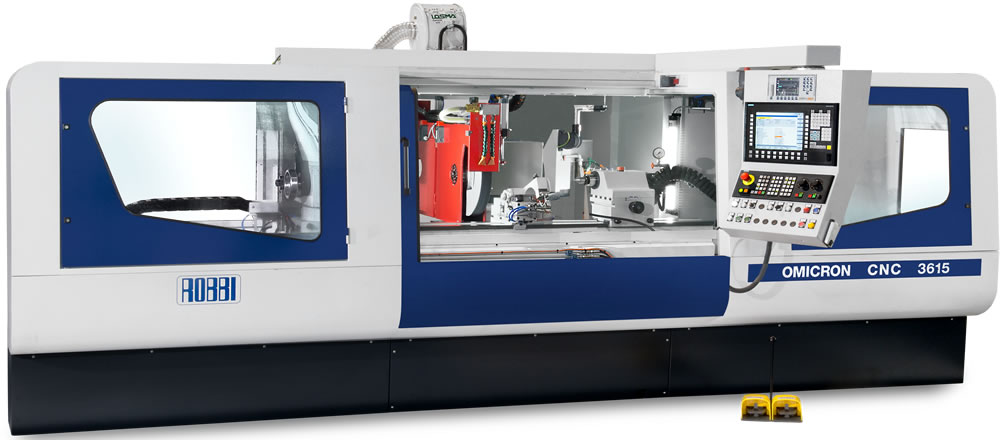

CNC 36

Stacks Image 25
  • Optimierter Zyklus mit geometrischen und Arbeitsparametern
  • Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken gerecht.
  • Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
  • Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
  • Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart erstellt wurden.
  • Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
Arbeitsbereiche 3606 3610 3615 3620
Max Spitzenweiten mm 630 1030 1530 2030
Max Schleiflänge mm 630 1030 1530 2030
Maschinentisch-Schwenkbereich Grad +9°/-5° +8°/-4° +7°/-3° +6°/-2°
-
Spitzenhöhe über Tisch mm 180 opt. 230
Werkstückgewicht zwischen Spitzen kg 250 opt. 300
Werkstückgewicht beim Fliegendschleifen (Auf 150mm Spindelnase Werkstückspindelstock) kg 80 100
Werkstückkopf
Rotation Geschwindigkeit rpm 0-600
Innen Aufnahmekonus MK 5
Außen Aufnahmekonus ASA 5
Spindeldurchlass mm 31
Reitstock
Pinolenhub mm 70
Pinolendurchmesser mm 70
Innen Aufnahmekonus MK 4
Schleifscheibe
Durchmesser mm 450
Breite Min mm 20
Max mm 80
Flanschdurchmesser mm 127
