halbautomatische Rundschleifmaschinen

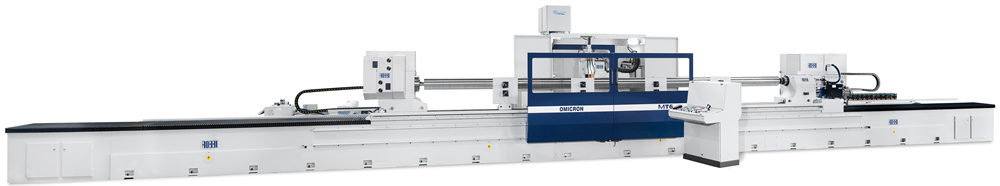

OMICRON MT
- Ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
- Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
- Automatischer Abrichtausgleich mit Kompensation des Schleifscheibendurchmessers
- Vereinfachte Voreinstellung von Schleifscheibe und Werkstück
- Schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden
| Arbeitsbereiche | 3000MT | 4000MT | 5000MT | 6000MT | 8000 MT | ||
|---|---|---|---|---|---|---|---|
| Max Spitzenweiten | mm | 3000 | 4000 | 5000 | 6000 | 8000 | |
| Max Schleiflänge | mm | 3000 | 4000 | 5000 | 6000 | 8000 | |
| Maschinentisch-Schwenkbereich + | Grad | +5° | +4° | +3° | +2° | +0° | |
| Maschinentisch-Schwenkbereich - | Grad | -1° | -1° | -1° | -1° | +0° | |
| - | |||||||
| Spitzenhöhe über Tisch | mm | 400 | (optional 450 bzw. 500)) | ||||
| Werkstückgewicht zwischen Spitzen | kg | 4000 | |||||
| Werkstückgewicht beim Fliegendschleifen (Auf 150mm Spindelnase Werkstückspindelstock) | kg | 180 | (optional 100) |
| Werkstückkopf | ||
|---|---|---|
| Rotation Geschwindigkeit | rpm | 0-150 |
| Innen Aufnahmekonus | CM | 8 |
| Außen Aufnahmekonus | ASA | 8 |
| Spindeldurchlass | mm | 70 |
| Reitstock | ||
|---|---|---|
| Pinolenhub | mm | 100 |
| Pinolendurchmesser | mm | 120 |
| Innen Aufnahmekonus | CM | 6 |
| Schleifscheibe | ||||
|---|---|---|---|---|
| Durchmesser | mm | 760 | (opt. 1200) | |
| Breite | Min | mm | 50 | |
| Max | mm | 120 | ||
| Flanschdurchmesser | mm | 305 |
