halbautomatische Rundschleifmaschinen

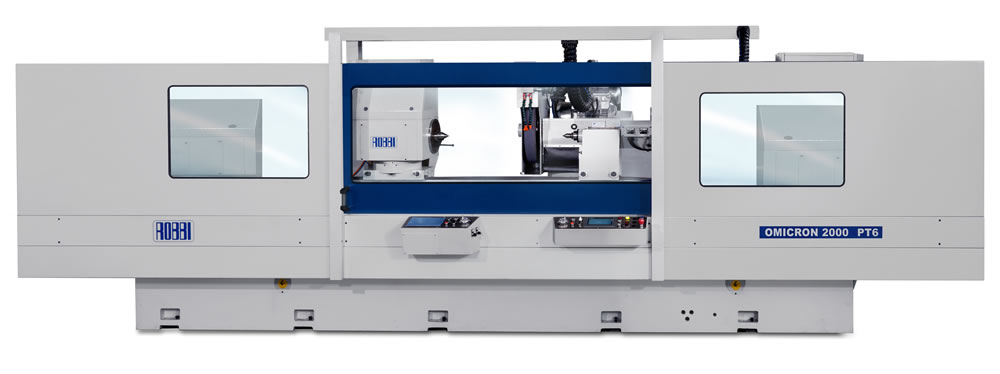

OMICRON PT
- Ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
- Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
- Automatischer Abrichtausgleich mit Kompensation des Schleifscheibendurchmessers
- Vereinfachte Voreinstellung von Schleifscheibe und Werkstück
- Schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden
| Arbeitsbereiche | 1000PT | 1500PT | 2000PT | 2500PT | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Max Spitzenweiten | mm | 1150 | 1750 | 2250 | 3150 | |||||
| Max Schleiflänge | mm | 1000 | 1600 | 2100 | 3000 | |||||
| Maschinentisch-Schwenkbereich + | Grad | +8° | +7° | +6° | +5° | |||||
| Maschinentisch-Schwenkbereich - | Grad | -4° | -3° | -2° | -1° | |||||
| - | ||||||||||
| Spitzenhöhe über Tisch | mm | 300 | (optional 350) | |||||||
| Werkstückgewicht zwischen Spitzen | kg | 1200 | ||||||||
| Werkstückgewicht beim Fliegendschleifen (Auf 150mm Spindelnase Werkstückspindelstock) | kg | 120 | (optional 100) |
| Werkstückkopf | ||
|---|---|---|
| Rotation Geschwindigkeit | rpm | 0-300 |
| Innen Aufnahmekonus | CM | 5 |
| Spindeldurchlass | mm | 44 |
| Reitstock | ||
|---|---|---|
| Pinolenhub | mm | 70 |
| Pinolendurchmesser | mm | 80 |
| Innen Aufnahmekonus | CM | 5 |
| Schleifscheibe | |||
|---|---|---|---|
| Durchmesser | mm | 610 | |
| Breite | Min | mm | 50 |
| Max | mm | 120 | |
| Flanschdurchmesser | mm | 230 |
