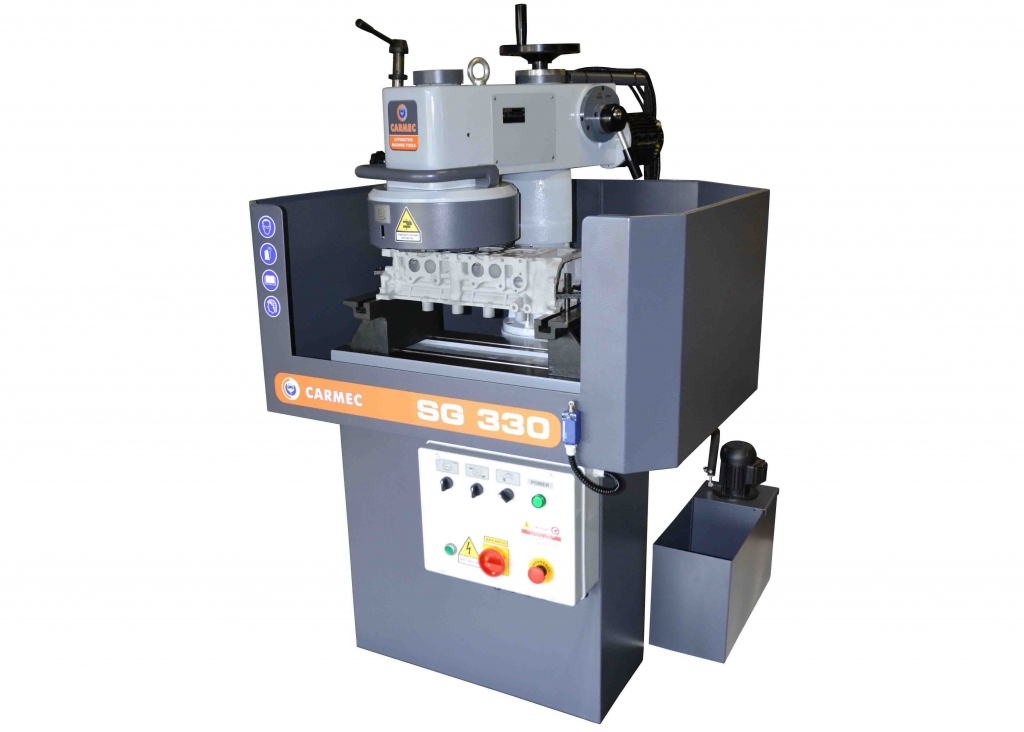

Schwenkarm-Planfräs- und Schleifmaschine SG 330

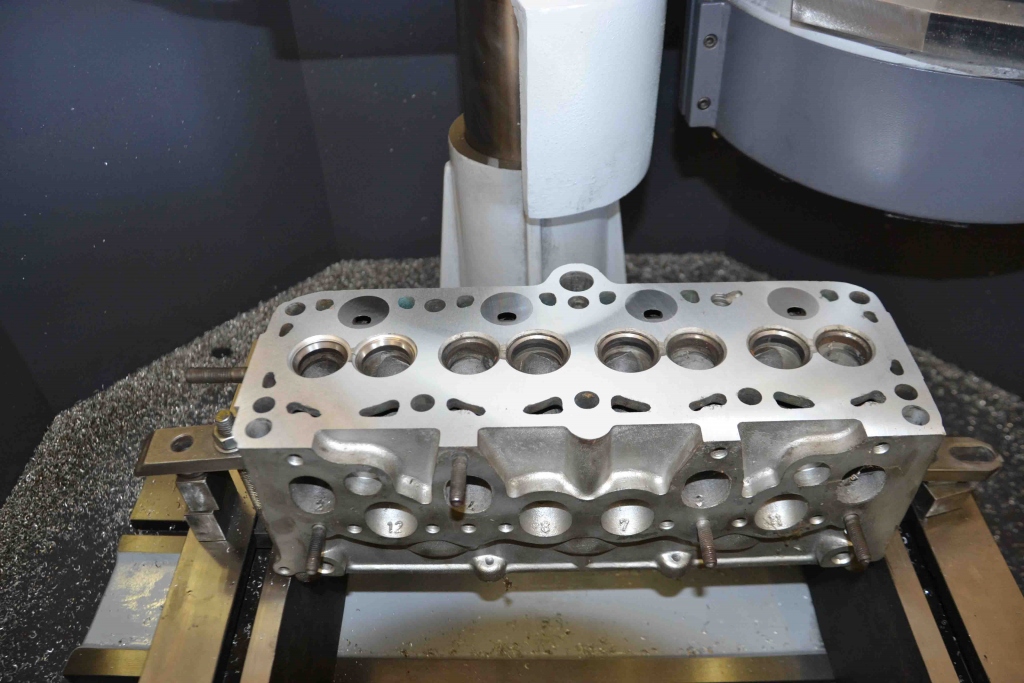

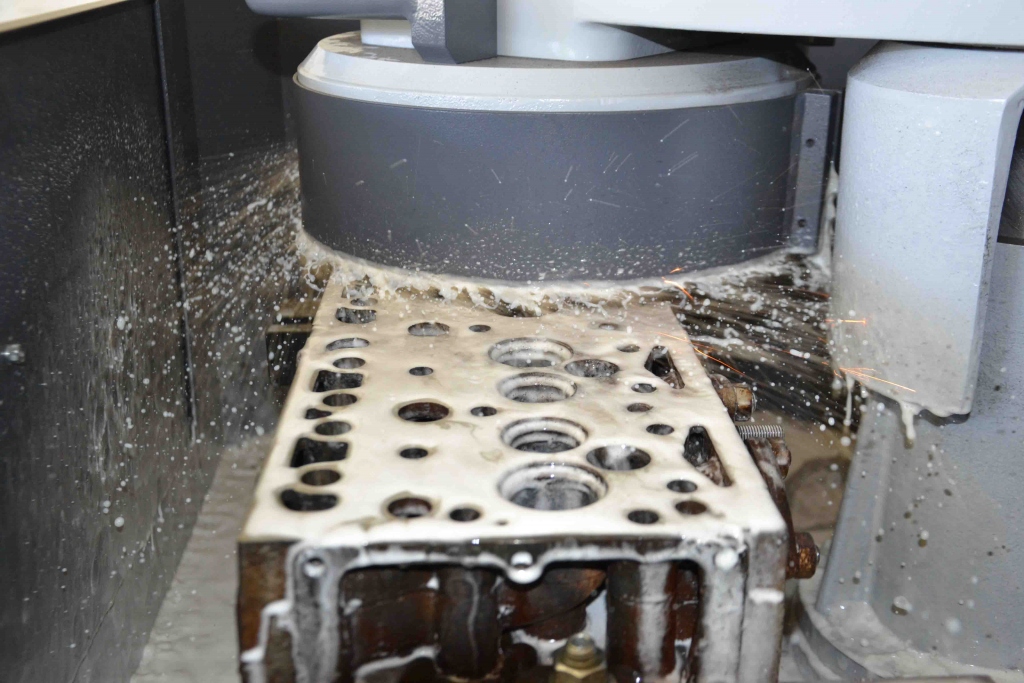

Die SG330 ist eine handliche kleine Schwenkkopf-Flachschleif- und Fräsmaschine für Zylinderköpfe und Motorblöcke von Pkw und leichten Nutzfahrzeugen. Mit zwei Spindeldrehzahlen im Kopf eignet sie sich für die Nachbearbeitung von Aluminium-, Guss- und auch Alu-/Vorkammer-Zylinderköpfen. Die Maschine verfügt über einen automatischen Vorschub des Schleifspindelstocks in der horizontalen Bewegung und einen manuellen in der vertikalen Bewegung.
Die robuste Gussbasis und der Arbeitskopf mit Präzisionsführungen gewährleisten eine genaue Bearbeitung von Köpfen und Blöcken.
Tisch und Kopf aus Gusseisen und Präzisionsspindellager zusammen mit all unseren anderen Merkmalen machen die SG330 zum besten Preis-Leistungs-Verhältnis der Branche.
Das ausgeprägte Arbeitssystem, bei dem der Kopf vorschiebt und der Tisch steht, bietet eine hohe Arbeitsgenauigkeit und reduziert die Gesamtabmessungen.
Mit dieser Maschine kann der Bereich der 4 - 6 Zylinder Automotoren abgedeckt werden.
Die Maschine wird komplett mit allen Teilen geliefert:
- 330 mm Schleifscheibe mit Segmenten und Werkzeugen
- 2 Parallelauflagen
- Sockel aus Stahlblech
- Kühlmittelanlage
- Spritzschutz
- Abrichtmaschine mit Diamant
Die robuste Gussbasis und der Arbeitskopf mit Präzisionsführungen gewährleisten eine genaue Bearbeitung von Köpfen und Blöcken.
Tisch und Kopf aus Gusseisen und Präzisionsspindellager zusammen mit all unseren anderen Merkmalen machen die SG330 zum besten Preis-Leistungs-Verhältnis der Branche.
Das ausgeprägte Arbeitssystem, bei dem der Kopf vorschiebt und der Tisch steht, bietet eine hohe Arbeitsgenauigkeit und reduziert die Gesamtabmessungen.
Mit dieser Maschine kann der Bereich der 4 - 6 Zylinder Automotoren abgedeckt werden.
Die Maschine wird komplett mit allen Teilen geliefert:
- 330 mm Schleifscheibe mit Segmenten und Werkzeugen
- 2 Parallelauflagen
- Sockel aus Stahlblech
- Kühlmittelanlage
- Spritzschutz
- Abrichtmaschine mit Diamant
Technische Daten
| Tischfläche | 295x750 mm |
|---|---|
| Abstand Tisch zu Schleifkopf | 125-340 mm |
| Vertikaler Verfahrweg Schleifkopf | 205 mm |
| Durchmesser Schleifkopf | 330 mm |
| max. bearbeitbare Fläche | 700x180/600x225/500x260/400x285/350x300 mm |
| Dreihzahl Schleifkopf | 900-1400 Upm |
| Geschwindigkeit Vorschubmotor | 190 mm/Upm |
| Schleifkopf Antriebskraft | 1.3-0,55 kw |
| Antrieb Kopfvorschub (Kopfbewegung) | 0.12 kw |
| Leistung Kühlimittelpumpe | 0.11 kw |
| Voltage - Hz - Phasen | 400 V 3Ph 50 Hz |
| Voltage - Hz- Phase | 230 V 3Ph 50 Hz |
| Abmessungen (BxLxH) | 1100x1100x1560(h) mm |
| Versandverpackung Abm. | 1200x1200x1550(h) mm |
| Gewicht, netto | 430 kg |
| Gewicht, mit Verpackung | 550 kg |
Standardzubehör
- Elektrische Niederspannungssteuerung (24V)

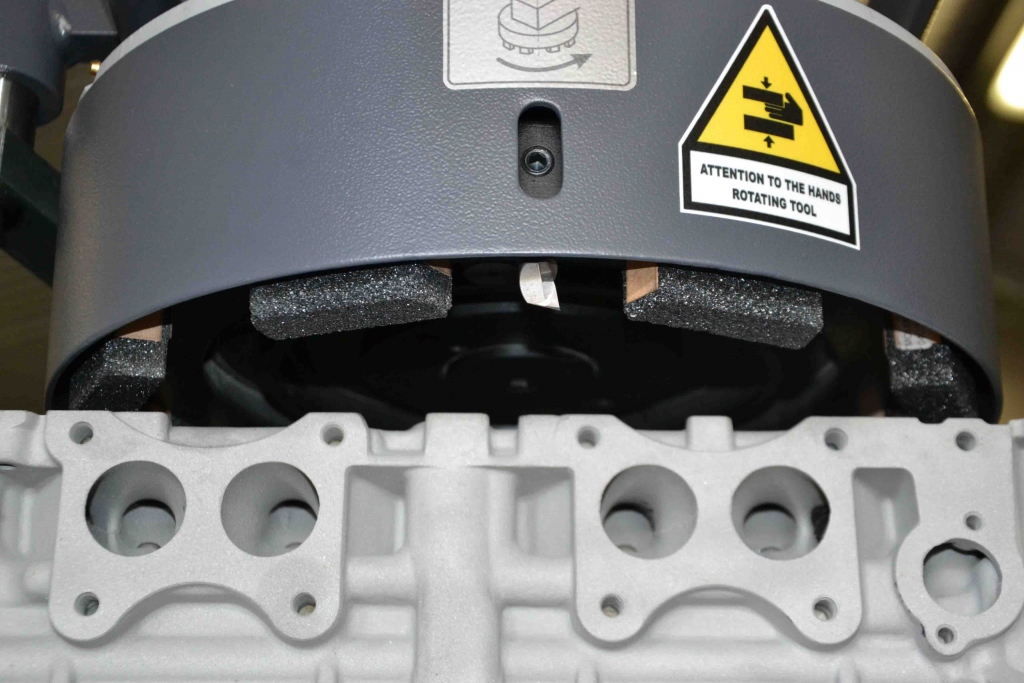

- Schleifsegmentplatte komplett mit 8 Schleifsegmenten für Gusseisen
- Abzieher für Schleifsegmentplatte
- Kopfabziehwerkzeug für Aluminium 12x70 mm
- 2 Parallelauflagen 352 x 140(h) mm, komplett mit Schrauben und kleinen Spannblöcken
- Satz Schrauben, Muttern, Klemmen und Schlüssel

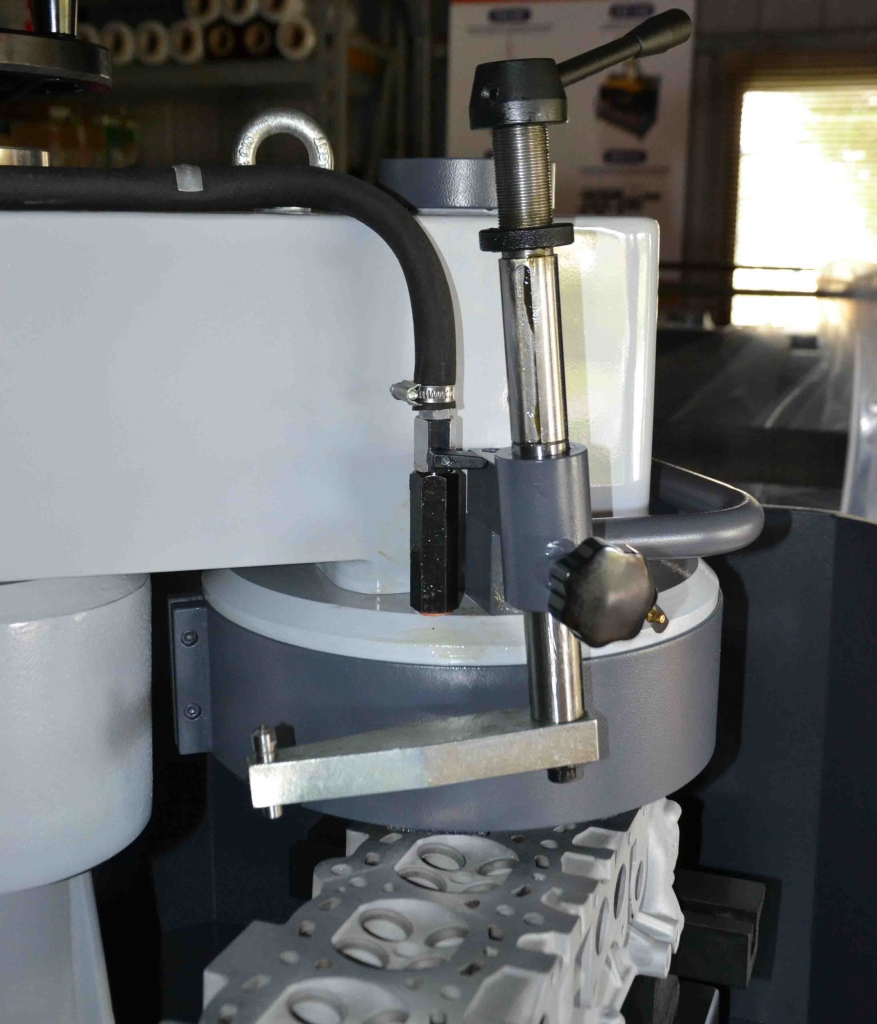

- Abrichtgerät für Schleifscheiben
- Diamantabrichter für Schleifscheibe
- Metall-Unterschrank
- Spritzschutz mit Schutz
- Kühlmittelanlage mit elektrischer Pumpe und Dekantierbecken
- Satz Service-Werkzeuge
- Gebrauchsanweisung
- Lackiert in den grauen Standardfarben RAL 7040 und RAL 7015
- Aufpreis für andere Farben auf Anfrage möglich.
