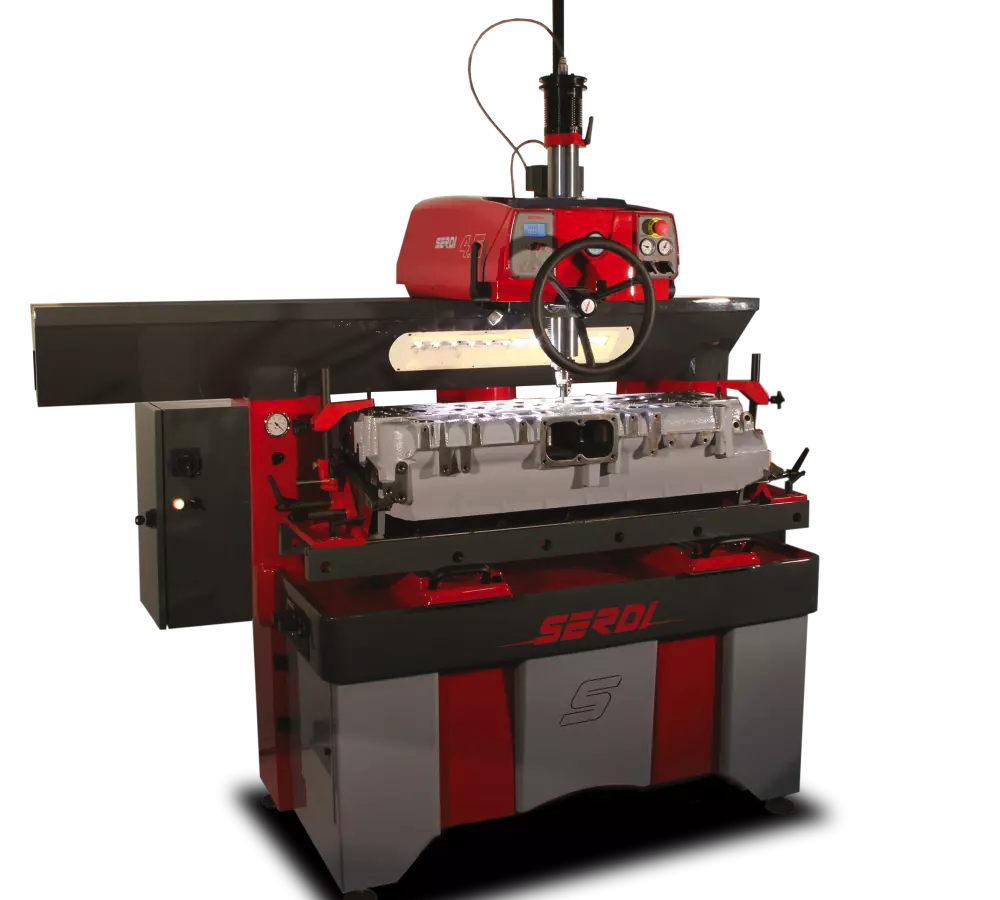

Ventilsitzbearbeitungsmaschine SERDI 4.5

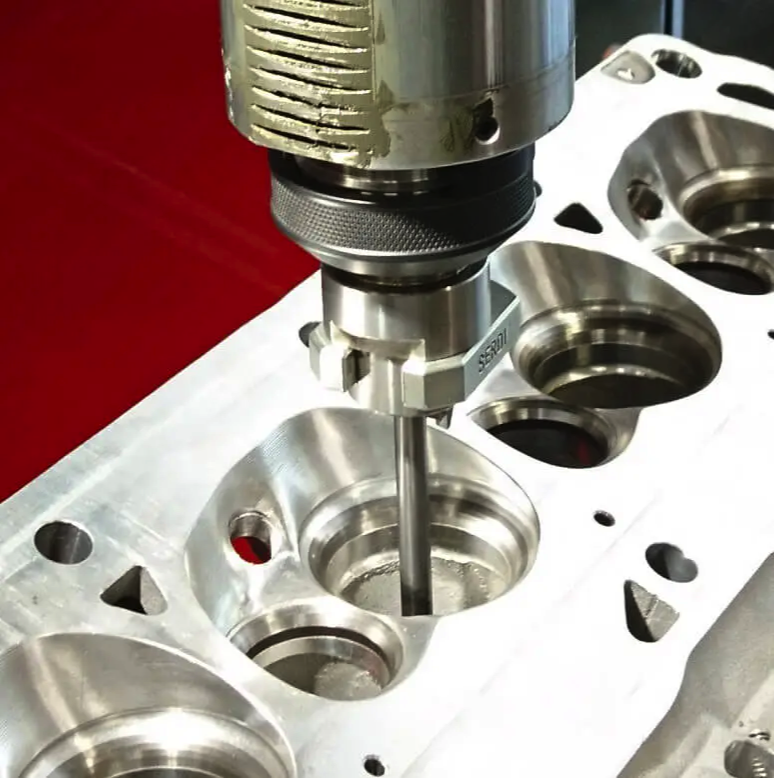

Sehr genaue, universell einsetzbare Maschine zum Reiben der Führungen und Schneiden der Ventilsitze. Dreifaches Air-Float-Zentriersystem und leistungsstarke Spindel mit eingebautem Motor.
Äußerst vielseitige Maschine, die eine genaue Bearbeitung der Ventilsitze vom kleinsten bis zum größten Durchmesser ermöglicht.
Diese Maschine kann jeden bestehenden Motor reparieren, vom Kleinstmotor bis zum großen Stationärmotor. Die leichte, schwimmend gelagerte Einheit kann Zylinderköpfe mit einem Führungsdurchmesser von nur 4 mm (0,16'') bearbeiten.
Äußerst vielseitige Maschine, die eine genaue Bearbeitung der Ventilsitze vom kleinsten bis zum größten Durchmesser ermöglicht.
Diese Maschine kann jeden bestehenden Motor reparieren, vom Kleinstmotor bis zum großen Stationärmotor. Die leichte, schwimmend gelagerte Einheit kann Zylinderköpfe mit einem Führungsdurchmesser von nur 4 mm (0,16'') bearbeiten.

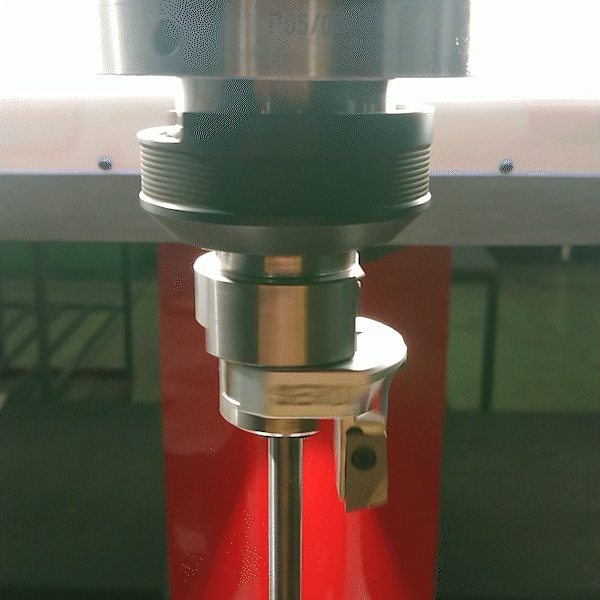

2.2-KW-EINBAUMOTORSPINDEL
Eingebaute Motorspindel, gepaart mit einem 1,5 kW Siemens Frequenzumrichter, mit einem maximalen Drehmoment von 40 bis 385 U/min und einer maximalen Drehzahl von 840 U/min. Der Stator wird durch einen Kühlkörper gekühlt. Starre, hochbelastbare Motorspindel mit 80 mm (3.15") Durchmesser für eine ratterfreie Bearbeitung. Hohe Bearbeitungsgenauigkeit dank einer hochpräzisen Zahnstange und einer starren, konzentrisch zur Ventilführung angeordneten Spindel.

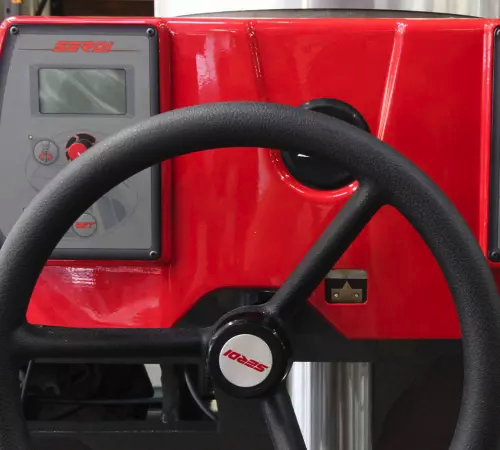

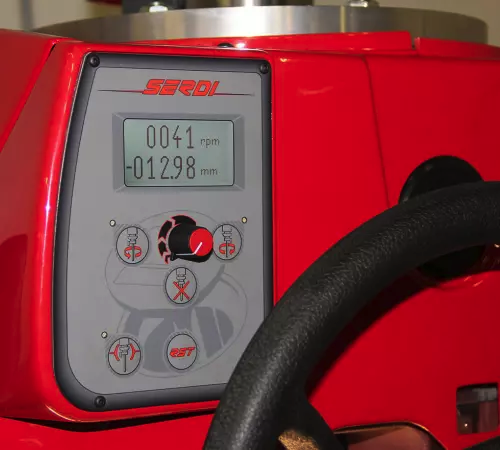

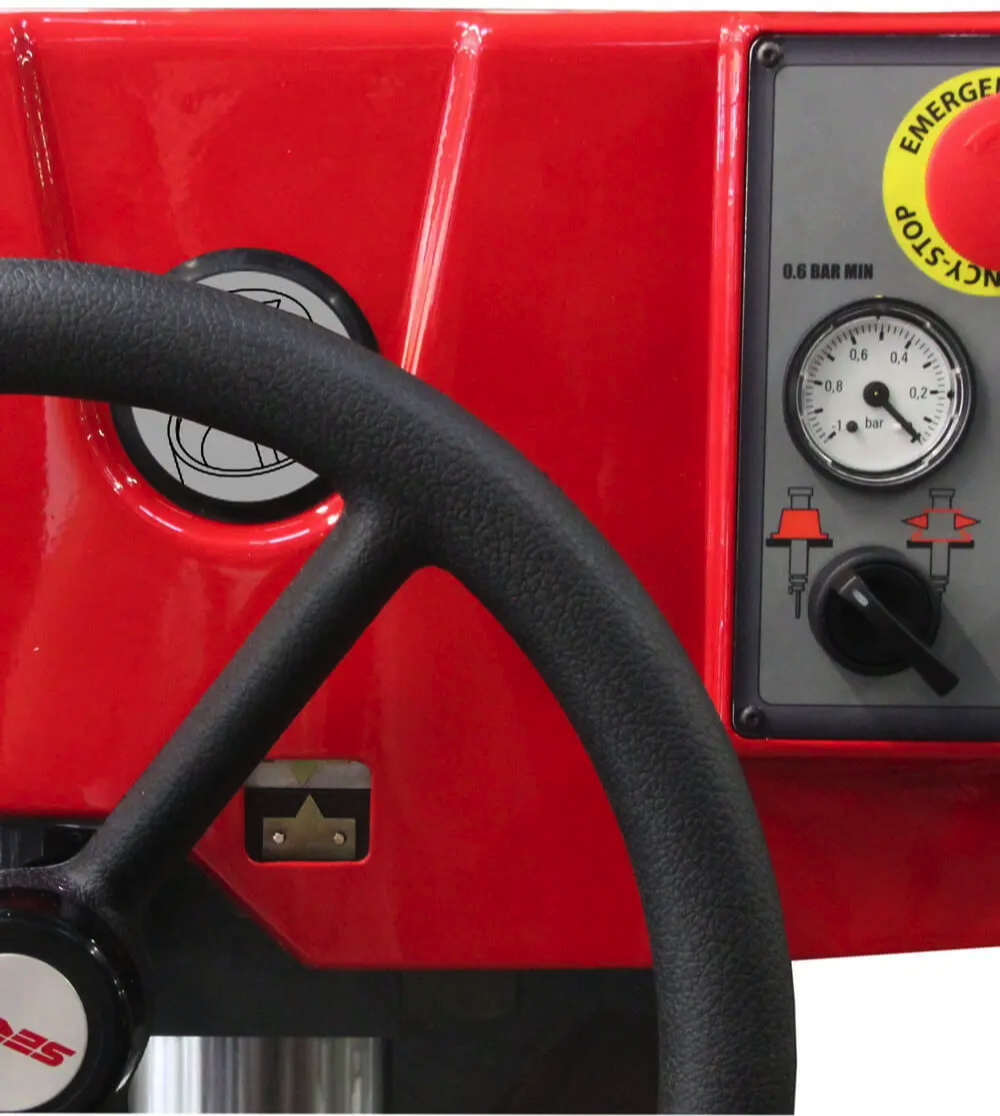

BEDIENFELDER
Die Tasten zur Steuerung der Spindel befinden sich direkt hinter dem Handrad, um die Spindeldrehzahl einfach zu ändern, die Spindeldrehrichtung zu wechseln oder die Tiefenmessung zurückzusetzen. Digitale Tiefenkontrolle mit einer Genauigkeit von 0,0004 Zoll (0,01 mm). Anzeige in Zoll oder Millimeter Zwei Schaltknöpfe zum schnellen Aktivieren von Kugel- und Zylinderkissen oder zum Sperren derselben. Großes Handrad für eine bessere Kontrolle der Bearbeitungstiefe.

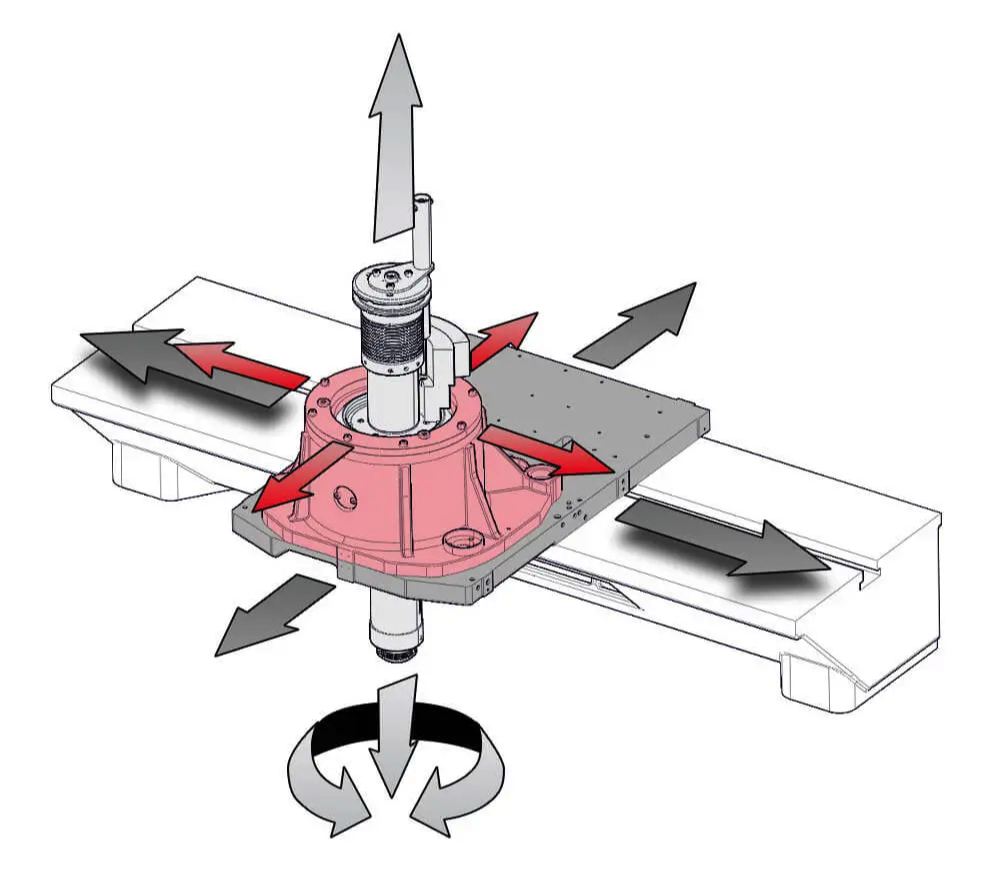

DREIFACH-LUFTKISSENZENTRIERUNG
Unser Dreifach-Luftkissen und die eingebaute Motorspindel verringern das Gewicht der freischwebenden Teile während der Zentrierung drastisch, was die Geschwindigkeit und Genauigkeit verbessert. Dank der Live-Pilot-Technologie wird jede Ventilführung automatisch ausgerichtet, unabhängig von Ausrichtungsfehlern oder Winkelabweichungen.

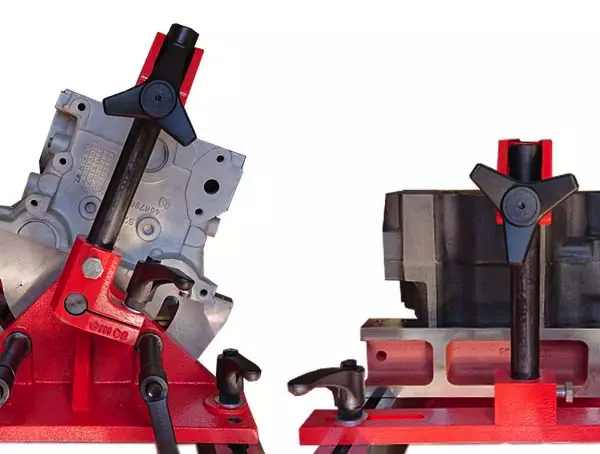

SPANNVORRICHTUNG
Die Maschine wird mit einem Spannsystem geliefert, das das Einrichten und Spannen von Zylinderköpfen mit sowohl vertikalen als auch schrägen Ventilführungen ermöglicht. Es werden mehrere Arten von Abstandshaltern oder Spannleisten geliefert, um die gängigsten Zylinderköpfe anzupassen. Die Halterung kann von +42° bis -15° aus der Senkrechten geneigt werden.

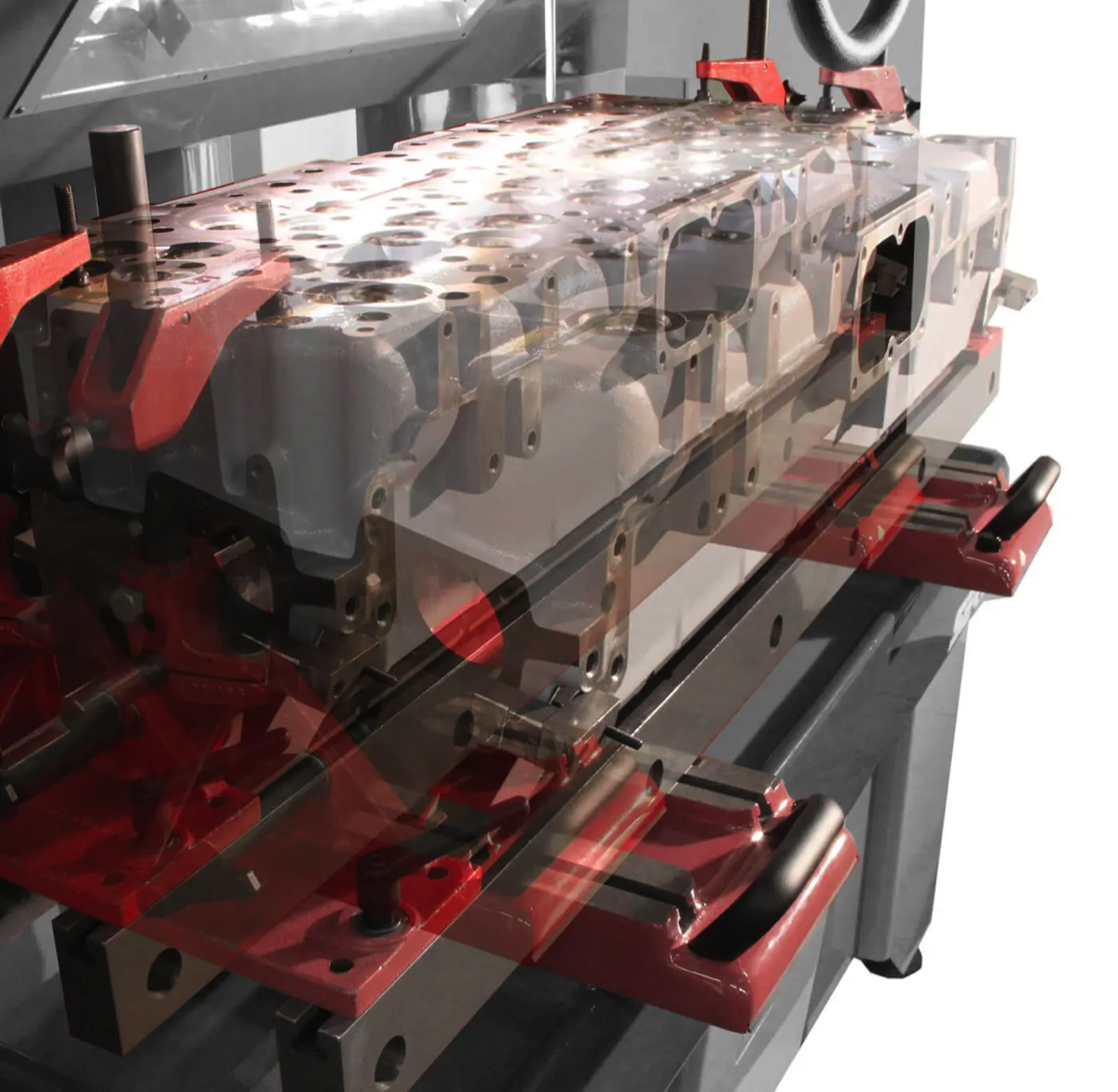

AUFSPANNTISCH
Aufspanntisch auf Luftkissen, Zylinderköpfe bis zu 350 kg können ohne Kraftaufwand hin und her bewegt werden und werden dann von zwei starken pneumatischen Kolben arretiert.

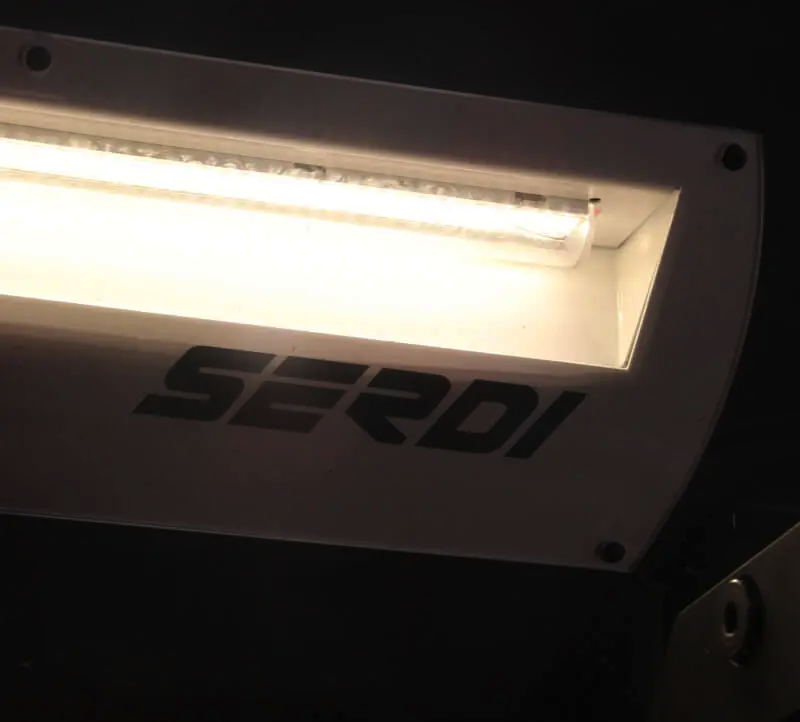

LED-BELEUCHTUNG
Der Maschinenrahmen ist mit einer LED-Beleuchtung ausgestattet, um den Lichtanteil zu erhöhen und die Energieeinsparung zu verbessern.

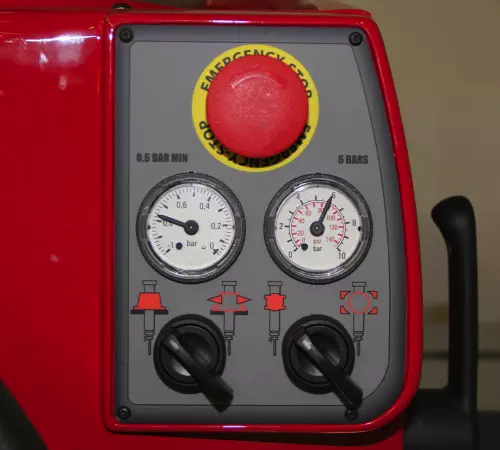

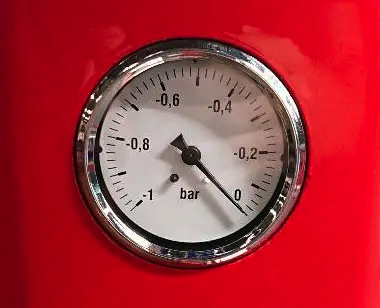

INTEGRIERTES VAKUUMPRÜFGERÄT
Abgestufter Vakuumtester von 0 bis -1 bar, der auf der einen Seite mit einem Vakuumerzeuger und auf der anderen Seite mit einem Schaumstoffkissen verbunden ist, um eine schnelle Überprüfung der Ventildichtung mit dem auf dem Ventilsitz montierten Ventil durchzuführen, bevor der Zylinderkopf von der Maschine demontiert wird.
VERLÄNGERUNG DES OBEREN MASCHINENBETTES
Diese optionale Verlängerung ist erhältlich, um die Montage und Demontage von großen und schweren Zylinderköpfen auf dem Tisch zu erleichtern und den Hub des Bearbeitungskopfes zu verlängern. Ebenso lässt sich die Spindel leichter mit entsprechendem Werkzeug ausrüsten.
KONTINUIERLICHE ÄNDERUNG DER SPINDELDREHZAHL
Diese Funktion ermöglicht ein ständiges Oszillieren der Spindeldrehzahl um die Nenndrehzahl, um bei hartem Sitzringmaterial oder einem zu großen Schnittprofil Rattermarken bei der Bearbeitung zu verhindern.
Technische Daten
PLATZBEDARF
Breite mit Verlängerung: 2200 mm
Tiefe : 1150 mm
Länge : 2000 mm
Höhe : 2320 mm
Nettogewicht ca. : 1500 kg
Breite mit Verlängerung: 2200 mm
Tiefe : 1150 mm
Länge : 2000 mm
Höhe : 2320 mm
Nettogewicht ca. : 1500 kg
MAXIMALE ZYLINDERKOPFGRÖSSE
Länge (bei Parallelen mit Standard 190 mm Pilot) : unbegrenzt
Breite (bei Parallelen mit Standard-Pilot 190 mm) : 500 mm - 19.7"
Höhe (bei Parallelen mit Standard-Pilot 190 mm) : 330 mm - 13"
Länge (ein- oder zweiachsige Rollover-Vorrichtung) : 1050 mm - 41.3"
Breite (ein- oder zweiachsige Rollover-Vorrichtung) : 300 mm - 11.81"
Höhe (ein- oder zweiachsige Rollover-Vorrichtung) : 190 mm - 7.48"
Länge (bei Parallelen mit Standard 190 mm Pilot) : unbegrenzt
Breite (bei Parallelen mit Standard-Pilot 190 mm) : 500 mm - 19.7"
Höhe (bei Parallelen mit Standard-Pilot 190 mm) : 330 mm - 13"
Länge (ein- oder zweiachsige Rollover-Vorrichtung) : 1050 mm - 41.3"
Breite (ein- oder zweiachsige Rollover-Vorrichtung) : 300 mm - 11.81"
Höhe (ein- oder zweiachsige Rollover-Vorrichtung) : 190 mm - 7.48"
BEARBEITUNGSKAPAZITÄT
Ventilsitzkapazität: 16 bis 120 mm / 0,6'' bis 4,72''
Ventilsitzkapazität: 16 bis 120 mm / 0,6'' bis 4,72''
VERFAHRWEGE BEARBEITUNGSKOPF
Länge : 990 mm - 39''
mit optionalem verlängertem Träger : 1440 mm - 56.7"
Quer : 40 mm - 1.57"
Verfahrweg des 3. Luftkissens : 14 mm - 0.55"
Länge : 990 mm - 39''
mit optionalem verlängertem Träger : 1440 mm - 56.7"
Quer : 40 mm - 1.57"
Verfahrweg des 3. Luftkissens : 14 mm - 0.55"
SPINDEL
Durchmesser der Spindelpinole : 80 mm - 3.15"
Spindeldrehzahl : 80 bis 840 U/min
Maximales Drehmoment : 62 Nm
Verfahrweg : 240 mm - 9.45"
Mit verlängertem Spindelweg : 290 mm - 11.41"
Leistung : 2,2 kW
Winkelhub : 5°
Durchmesser der Spindelpinole : 80 mm - 3.15"
Spindeldrehzahl : 80 bis 840 U/min
Maximales Drehmoment : 62 Nm
Verfahrweg : 240 mm - 9.45"
Mit verlängertem Spindelweg : 290 mm - 11.41"
Leistung : 2,2 kW
Winkelhub : 5°
ANSCHLÜSSE
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz
Pneumatische Luftzufuhr : 6 bar
Maximaler Luftdurchsatz : 400 l/min - 15 CFM
Geräuschpegel bei 400 U/min : 72 Dba
Geräuschpegel bei 1200 U/min : 82 Dba
Elektrische Versorgung : 2,5kVA-230V-AC-1Ph-50/60 Hz
Pneumatische Luftzufuhr : 6 bar
Maximaler Luftdurchsatz : 400 l/min - 15 CFM
Geräuschpegel bei 400 U/min : 72 Dba
Geräuschpegel bei 1200 U/min : 82 Dba
Verfügbare Optionen
2-Achsen Aufspannvorrichtung
Einstellvorrichtung SERDI 4200
Aufsteck-Wasserwaage
Werkzeugschrank
360° Aufspannvorrichtung
